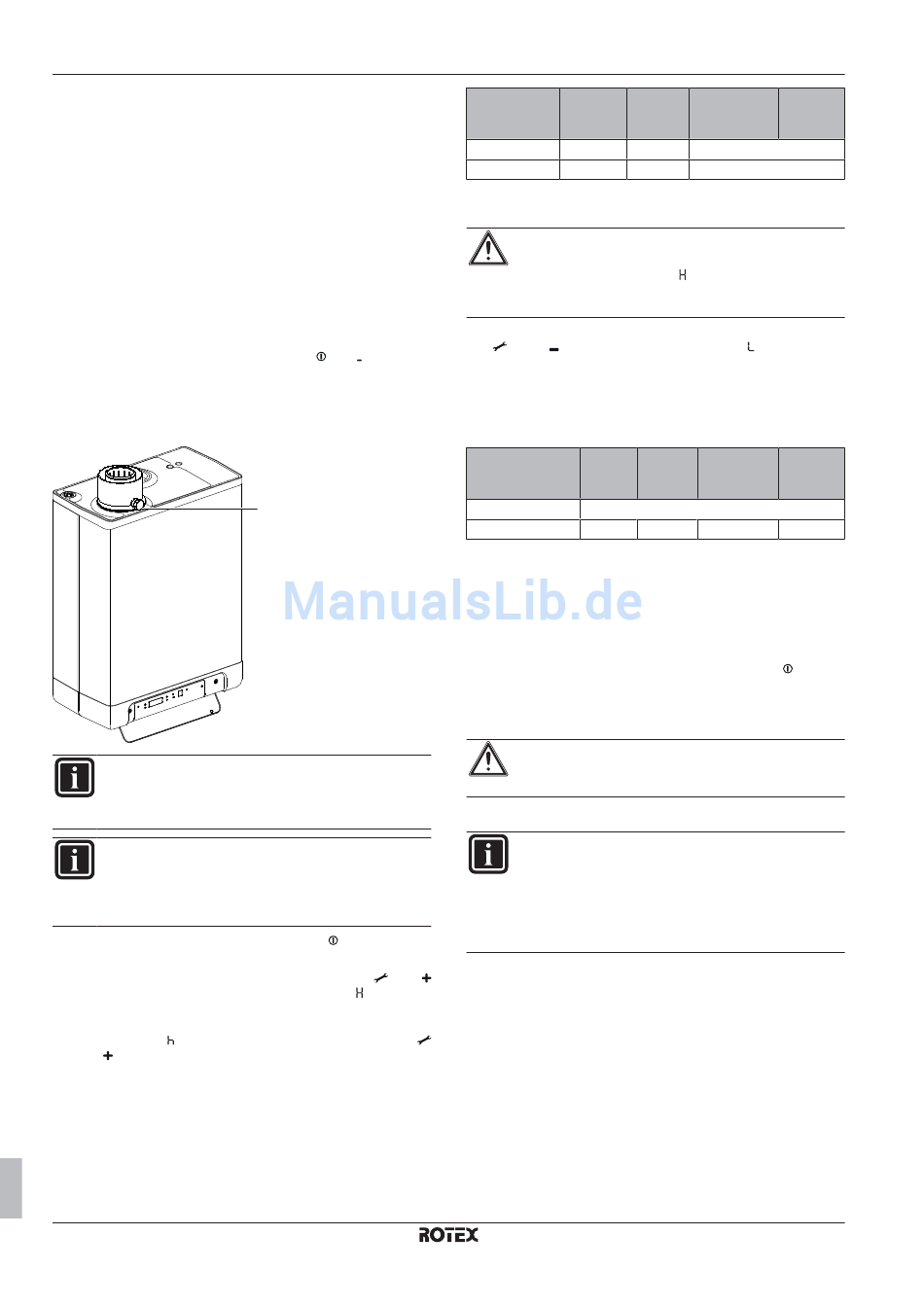

8 Erweiterte-Funktion
Hinweis zur Kohlendioxideinstellung
Die CO -Einstellung wird werkseitig festgelegt und braucht in der
2
Regel nicht geändert zu werden. Die Einstellung kann geprüft
werden, indem Sie den CO -Prozentwert in den Verbrennungsgasen
2
messen. Wenn die Einstellung durch andere Einflüsse geändert
werden kann, das Gasventil ausgetauscht wird oder wenn Sie zu
einem anderen Gastyp wechseln, muss die Einstellung geprüft und
nötigenfalls entsprechend den folgenden Anweisungen eingestellt
werden.
Prüfen Sie den CO -Prozentwert immer, wenn die Abdeckung
2
entfernt ist.
So prüfen Sie die Kohlendioxideinstellung
1 Schalten Sie das Wärmepumpenmodul über die Bedieneinheit
aus.
2 Schalten Sie den Gaskessel mit der Taste
Wartungsanzeige eingeblendet.
3 Entfernen Sie die Frontblende vom Gaskessel.
4 Entfernen Sie die Probenahmestelle (a) und setzen Sie eine
geeignete Rauchgassonde ein.
INFORMATION
Stellen Sie sicher, dass der Startvorgang des Analysators
abgeschlossen ist, bevor
Probenahmestelle einsetzen.
INFORMATION
Warten Sie, bis sich der Betrieb des Gaskessels stabilisiert
hat. Der Anschluss der Messonde vor der Stabilisierung
des Betriebs führt zu falschen Messwerten. Es wird
empfohlen, mindestens 30 Minuten zu warten.
5 Schalten Sie den Gaskessel mit der Taste
Sie Raumheizung an.
6 Wählen Sie die Einstellung Hoch aus, indem Sie
gleichzeitig zweimal drücken. Der Großbuchstabe
Wartungsanzeige eingeblendet. An der Bedieneinheit wird
Belegt angezeigt. Führen Sie KEINEN Test aus, wenn der
Kleinbuchstabe angezeigt wird. Drücken Sie in diesem Fall
und noch einmal.
7 Warten Sie, bis sich die Messwerte nicht mehr ändern. Warten
Sie mindestens 3 Minuten und vergleichen Sie den CO
Prozentwert mit den Werten in der folgenden Tabelle.
Referenzhandbuch für den Monteur
76
aus. wird auf der
a
Sie die Sonde in die
ein und fordern
und
wird auf der
-
2
CO -Wert bei Erdgas Erdgas
2
maximaler G20 G25 (in
Leistung Belgien)
Höchstwert 9,6
Mindestwert 8,6
8 Schreiben Sie den CO -Prozentwert bei maximaler Leistung
2
auf. Dies ist für die nächsten Schritte wichtig.
ACHTUNG
Es ist NICHT möglich, den CO
wenn das Testprogramm
Prozentwert von den Werten in der Tabelle oben abweicht,
wenden Sie sich an die zuständige Kundendienstabteilung.
9 Wählen Sie die Einstellung Niedrig aus, indem Sie die Tasten
und einmal gleichzeitig drücken.
Wartungsanzeige eingeblendet. An der Bedieneinheit wird
Belegt angezeigt.
10 Warten Sie, bis sich die Messwerte nicht mehr ändern. Warten
Sie mindestens 3 Minuten und vergleichen Sie den CO
Prozentwert mit den Werten in der folgenden Tabelle.
CO -Wert bei Erdgas
2
minimaler G20
Leistung
Höchstwert
Mindestwert 8,4
(a) CO -Wert bei maximaler Leistung aufgenommen bei der
2
Einstellung Hoch.
11 Wenn der CO -Prozentwert bei maximaler und minimaler
2
Leistung innerhalb des in den Tabellen oben angegebenen
Bereichs liegt, ist die CO -Einstellung des Kessels korrekt. Falls
2
NICHT, ändern Sie die CO
2
folgenden Abschnitt.
12 Schalten Sie das Gerät durch Drücken der Taste
bringen Sie die Probenahmestelle wieder am ursprünglichen
Ort an. Stellen Sie sicher, dass kein Gas dort austreten kann.
13 Bringen Sie die Frontblende wieder an.
ACHTUNG
Arbeiten an Teilen, die Gas enthalten, dürfen NUR von
qualifizierten Personen durchgeführt werden.
So ändern Sie die Kohlendioxideinstellung
INFORMATION
Ändern Sie die CO -Einstellung nur, wenn Sie sie überprüft
2
haben und sicher sind, dass eine Änderung notwendig ist.
Das Gasventil darf nur mit Genehmigung Ihres örtlichen
ROTEX-Händlers verstellt werden. In Belgien ist es NICHT
erlaubt, das Gasventil zu verändern und/oder dessen
Siegel zu beschädigen. Wenden Sie sich an Ihren Händler.
1 Entfernen Sie die Kappe über der Gemischregulierschraube. In
der Abbildung ist die Kappe schon entfernt.
2 Drehen Sie die Schraube (a), um den CO
erhöhen (im Uhrzeigersinn) oder zu verringern (gegen den
Uhrzeigersinn). In der folgenden Tabelle finden Sie die
entsprechenden Werte.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
Propan P G31 Propan P
(30/50 mbar) G31
(37 mbar)
8,3 10,8
7,3 9,8
-Prozentwert einzustellen,
2
läuft. Wenn der CO
wird auf der
Erdgas Propan P Propan P
G25 (in G31 G31
Belgien) (30/50 mbar) (37 mbar)
(a)
7,4 9,4 9,4
-Einstellung gemäß der Anleitung im
aus und
-Prozentwert zu
2
RHYKOMB33AA
