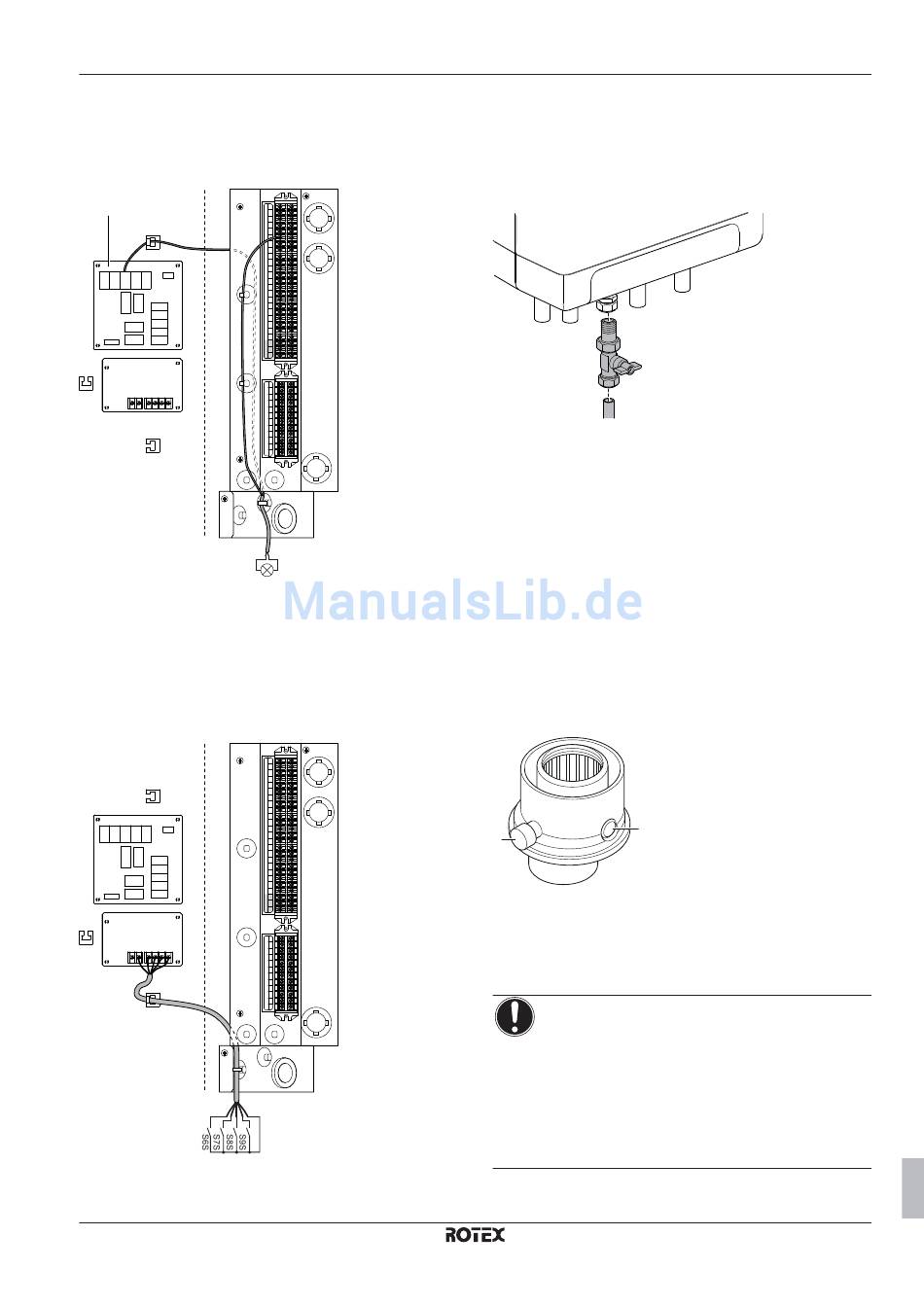

7.8.13 So schließen Sie den Ausgang EIN/AUS
für Heizen/Kühlen an
1 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/
Kühlen an die entsprechenden Klemmen wie in der Abbildung
unten dargestellt an.
a
Y2
A4P
A8P
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.8.14 So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
A4P
a
A8P
a EKRP1AHTA muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
29
X2M
X1M
X5M
X2M
X1M
X5M
7.9 Anschließen der Gasleitung
7.9.1 So schließen Sie die Gasleitung an
1 Schließen Sie ein Gasventil an den 15-mm-Gasanschluss des
Gaskessels an und schließen Sie es gemäß den lokalen
Vorschriften an die bauseitigen Rohrleitungen an.
2 Installieren Sie einen Gassiebfilter im Gasanschluss, wenn das
Gas kontaminiert sein kann.
3 Verbinden Sie den Gaskessel mit der Gaszufuhr.
4 Prüfen Sie alle Teile bei einem Druck von maximal 50 mbar
(500 mm H O) auf Gasundichtigkeiten. Der Gaszufuhranschluss
2
darf keiner Spannung ausgesetzt sein.
7.10 Anschließen des Boilers an das
Rauchgassystem
Der Gaskessel darf NUR unabhängig von der Raumluft betrieben
werden.
Der Gaskessel wird mit einem konzentrischen 60/100-Rauchgas-/
Lufteinlassanschluss geliefert.
konzentrischer Anschluss, ist ebenfalls verfügbar.
Das konzentrische Adapterstück ist mit einem Messpunkt für den
Gasauslass und einem für den Lufteinlass versehen.
b
a
a Gasauslass-Messpunkt
b Lufteinlass-Messpunkt
Die Luftzufuhr und das Rauchabzugsrohr können auch separat als
Doppelrohranschluss angeschlossen werden. Eine Option zum
Ändern des Gaskessels von einem konzentrischen zu einem
Doppelrohranschluss ist verfügbar.
HINWEIS
Berücksichtigen Sie beim Installieren des Gasabzugs die
Installation des Außengeräts. Stellen Sie sicher, dass die
Austrittsgase nicht in den Verdampfer gesaugt werden.
Berücksichtigen Sie bei der Installation des Gasauslasses
und des Lufteinlasses die Wartbarkeit des Innengeräts.
Wenn der Gasauslass/Lufteinlass hinten über dem
Innengerät verläuft,
Ausdehnungsgefäß möglich, so dass dieses bei Bedarf
außerhalb des Geräts ausgetauscht werden muss.
