7 Installation
b
a
a
Schutzkarton
b Anleitung

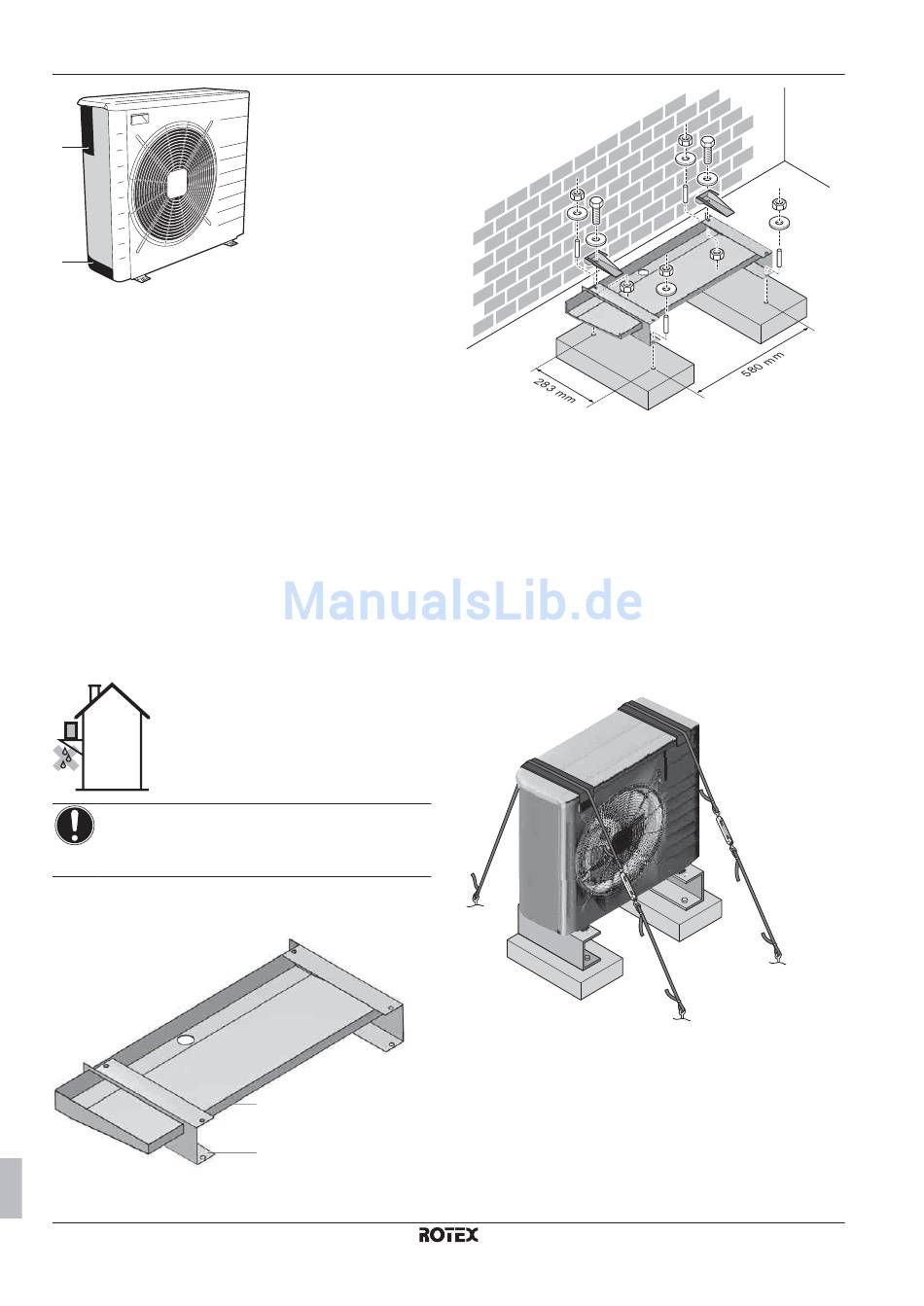

7.2.3 So bereiten Sie die Arbeiten am
Ablaufsystem vor
▪ Das Gerät nicht an Orten installieren, wo aus dem Gerät
austretendes Wasser Schäden am Standort verursachen kann
(z. B. im Fall einer verstopften Ablaufwanne).
▪ Stellen Sie sicher, dass das Kondenswasser wie geplant ablaufen
kann.
▪ Installieren Sie das Gerät auf einer geeigneten Unterlage, so dass
das Abwasser abfließen kann und sich kein Eis ansammelt.
▪ Errichten Sie um das Fundament einen Kanal zur Ableitung des
rund um das Gerät befindlichen Abwassers.
▪ Verhindern Sie, dass Abwasser über Laufwege fließt, damit diese
nicht rutschig werden, wenn die Umgebungstemperatur unter den
Gefrierpunkt sinkt.
▪ Bringen Sie bei Installation des Geräts auf einem Rahmen eine
wasserdichte Platte innerhalb von 150 mm von der Unterkante
des Geräts an, um ein Eindringen des Wassers in das Gerät und
ein Tropfen des Kondenswassers zu vermeiden (siehe Abbildung
unten).
HINWEIS
Wenn die Abflusslöcher des Außengeräts blockiert
werden, planen Sie einen Freiraum von mindestens
300 mm unter dem Außengerät ein.
Es kann ein zusätzliches
verwendet werden, um das
Ablaufwannen-Kit besteht aus:
a Ablaufblech
b U-Träger
Referenzhandbuch für den Monteur
24
Ablaufwannen-Kit (EKDP008CA)
Abwasser zu sammeln. Das
a
b
7.2.4 So vermeiden Sie ein Kippen des
Außengeräts
Wenn das Gerät an Orten aufgestellt ist, an denen starker Wind das
Gerät zum Umkippen bringen kann, ergreifen Sie folgende
Vorsichtsmaßnahmen:
1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden
Anleitung beschrieben vor.
2 Legen Sie die 2 Kabel über das Außengerät.
3 Fügen Sie ein Gummituch (bauseitig zu liefern) zwischen den
Kabeln und dem Außengerät ein, um eine Beschädigung des
Lacks durch das Kabel zu vermeiden.
4 Befestigen Sie die Kabelenden. Ziehen Sie diese Enden fest.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
