5 Über die Geräte und Optionen
5.2.2 Liste der Optionen für das Innengerät
Bedieneinheit (RKRUCBL*)
Die Bedieneinheit und eine mögliche zusätzliche Bedieneinheit sind
als Option verfügbar.
Die zusätzliche Bedieneinheit kann verbunden werden:
▪ Um beide Optionen zu haben:
▪ Steuerung in der Nähe des Innengeräts,
▪ Raumthermostatfunktion in dem zu heizenden Hauptraum.
▪ Um über eine Bedieneinheit zu verfügen, die andere Sprachen
enthält.
Die folgenden Bedieneinheiten sind verfügbar:
▪ RKRUCBL1 umfasst die
Französisch, Niederländisch, Italienisch.
▪ RKRUCBL2 umfasst die
Schwedisch, Norwegisch, Finnisch.
Die Sprachen der Bedieneinheit
hochgeladen oder von einer Bedieneinheit auf die andere kopiert
werden.
Hinweise zur Installation finden Sie unter
Bedieneinheit an" auf Seite 38.
Raumthermostat (RKRTWA, RKRTR1)
Sie können ein optionales Raumthermostat an das Innengerät
anschließen. Dieses Thermostat
(RKRTWA) oder drahtlos (RKRTR1) sein.
Hinweise zur Installation finden Sie in der Installationsanleitung des
Raumthermostats und im Ergänzungshandbuch für optionale
Ausstattungen.
Dezentraler Fühler für drahtloses Thermostat (EKRTETS)
Sie können einen drahtlosen Raumtemperaturfühler (EKRTETS) nur
in Verbindung mit dem drahtlosen
verwenden.
Hinweise zur Installation finden Sie in der Installationsanleitung des
Raumthermostats und im Ergänzungshandbuch für optionale
Ausstattungen.
Digitale E/A-Platine (EKRP1HB)
Die digitale E/A-Platine ist für die folgenden Signale erforderlich:
▪ Alarmausgang
▪ Ausgang für Raumheizung EIN/AUS
▪ Umschalter zur externen Wärmequelle
Hinweise zur Installation finden Sie in der Installationsanleitung der
digitalen E/A-Platine und im Ergänzungshandbuch für optionale
Ausstattungen.
Zusatz-Platine (EKRP1AHTA)
Um die Stromverbrauchskontrolle
ermöglichen, müssen Sie die Zusatz-Platine installieren.
Hinweise zur Installation finden Sie in der Installationsanleitung der
Zusatz-Platine und im Ergänzungshandbuch
Ausstattungen.
Dezentraler Außentemperaturfühler (EKRSCA1)
Standardmäßig wird der Fühler im Innern des Außengeräts für die
Messung der Außentemperatur verwendet.
Optional kann der dezentrale Außentemperaturfühler installiert
werden, um die Außentemperatur an einer anderen Position zu
messen (z. B. um direkte Sonneneinstrahlung zu vermeiden), um ein
verbessertes Systemverhalten zu gewährleisten.
Die Installationsanweisungen sind der Installationsanleitung des
dezentralen Außentemperaturfühlers zu entnehmen.
Referenzhandbuch für den Monteur
12
folgenden Sprachen: Deutsch,
folgenden Sprachen: Englisch,
können per PC-Software
"7.8.7 So schließen Sie die
kann entweder verdrahtet
Thermostat (RKRTR1)
durch Digitaleingänge
für optionale
PC-Konfigurator (EKPCCAB*)
Das PC-Kabel stellt eine Verbindung zwischen dem Schaltkasten
des Innengeräts und einem PC her. Es ermöglicht das Hochladen
von verschiedenen Sprachdateien an die Benutzerschnittstelle und
von Innenraumparametern an das Innengerät. Informationen zu den
verfügbaren Sprachdateien erhalten Sie bei Ihrem Händler.
Die Software und entsprechende Bedienungsanleitungen sind auf
dem ROTEX-Extranet verfügbar.
Die Installationsanweisungen sind der Installationsanleitung des PC-
Kabels zu entnehmen.
Solar-Kit (EKSRPS3)
Das Solar-Kit wird benötigt, um die Solar-Anwendung an den
Brauchwasserspeicher anzuschließen.
Hinweise zur Installation finden Sie in der Installationsanleitung des
Solar-Kits und im Ergänzungshandbuch für optionale Ausstattungen.
Anschluss-Bausatz für den Speicher (EKEPHT3H)
Verwenden Sie
Brauchwasserspeicher mit dem Innengerät zu verbinden.
Die Installationsanweisungen sind der Installationsanleitung des
Anschluss-Bausatzes zu entnehmen.
Ablaufwanne (EKHYDP1)
Der Ablaufwannen-Bausatz ist für Geräte zum Heizen/Kühlen
erforderlich. Es muss bei Geräten zur zum Heizen NICHT verwendet
werden.
Die Installationsanweisungen sind der Installationsanleitung des
Ablaufwannen-Bausatzes zu entnehmen.
Montage-Haltevorrichtung
Vormontierter Installations-Bausatz für eine einfache Installation der
Hybrid-Systems. Die Haltevorrichtung kann vor der Installation des
Geräts installiert werden.
Ventilsatz
Ein Satz Ventile für den einfachen Anschluss an die bauseitigen
Rohrleitungen.

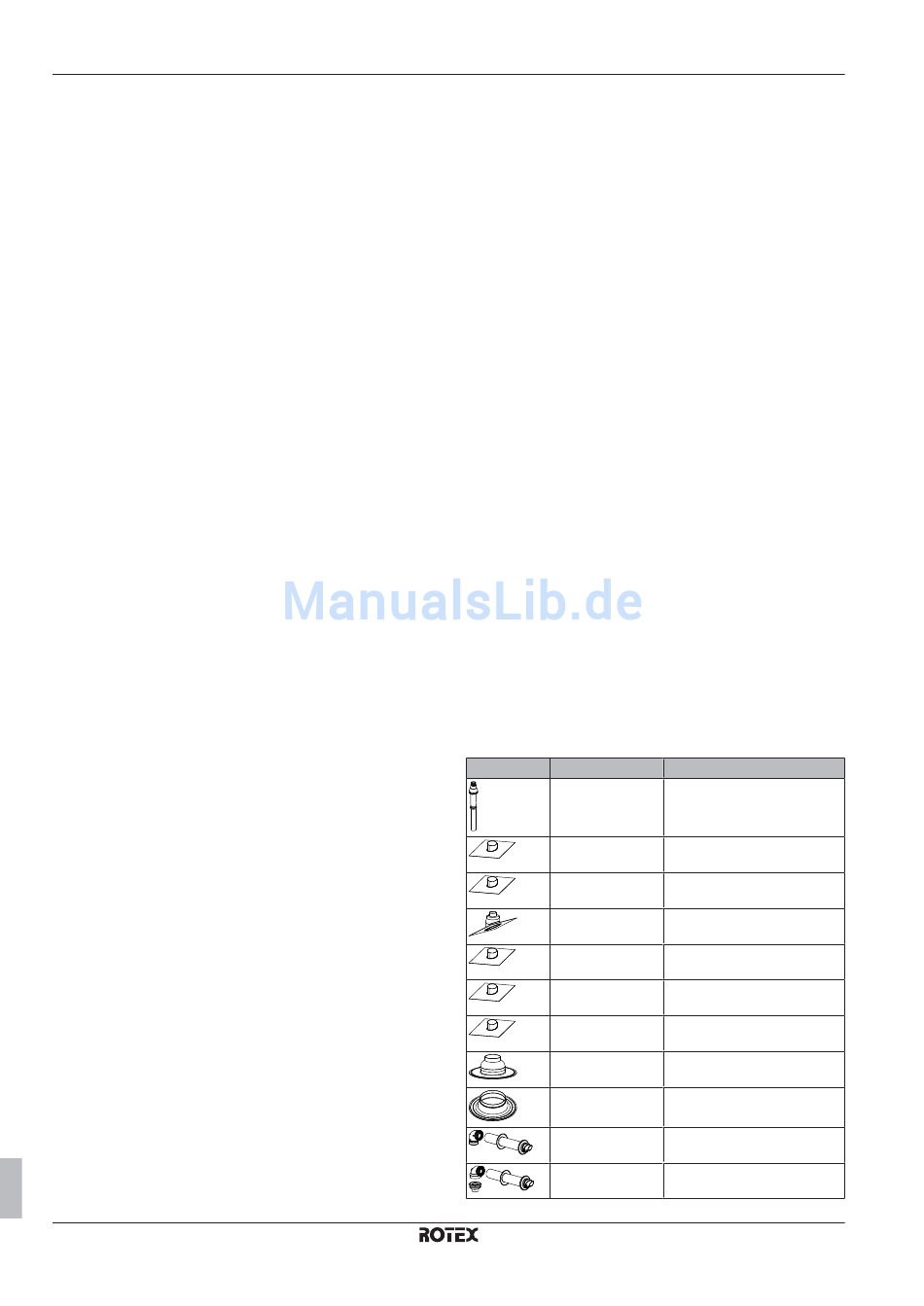

5.2.3 Optionen für den Gasboiler
Zubehör Teil-Nummer
EKFGP6837
EKFGS0518
EKFGS0519
EKFGP7910
zu
EKFGS0523
EKFGS0524
EKFGS0525
EKFGP1296
EKFGP6940
EKFGP2978
EKFGP2977
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
den Anschluss-Bausatz,
Beschreibung
Dachanschluss PP/GLV 60/100
AR460
Witterungsschutz, steil, Schiefer
Pb/GLV 60/100 18°-22°
Witterungsschutz, steil, Schiefer
Pb/GLV 60/100 23°-17°
Witterungsschutz, steil, Schiefer
PF 60/100 25°-45°
Witterungsschutz, steil, Schiefer
Pb/GLV 60/100 43°-47°
Witterungsschutz, steil, Schiefer
Pb/GLV 60/100 48°-52°
Schiefer-Witterungsschutz Pb/
GLV 60/100 53°-57°
Witterungsschutz, flach,
Aluminium 60/100 0°-15°
Witterungsschutz, flach,
Aluminium 60/100
Wandanschluss-Kit PP/GLV
60/100
Wandanschluss-Kit, niedriges
Profil PP/GLV 60/100
RHYKOMB33AA
