Rotex HPU hybrid RVLQ05+08CA Referenzhandbuch Seite 103

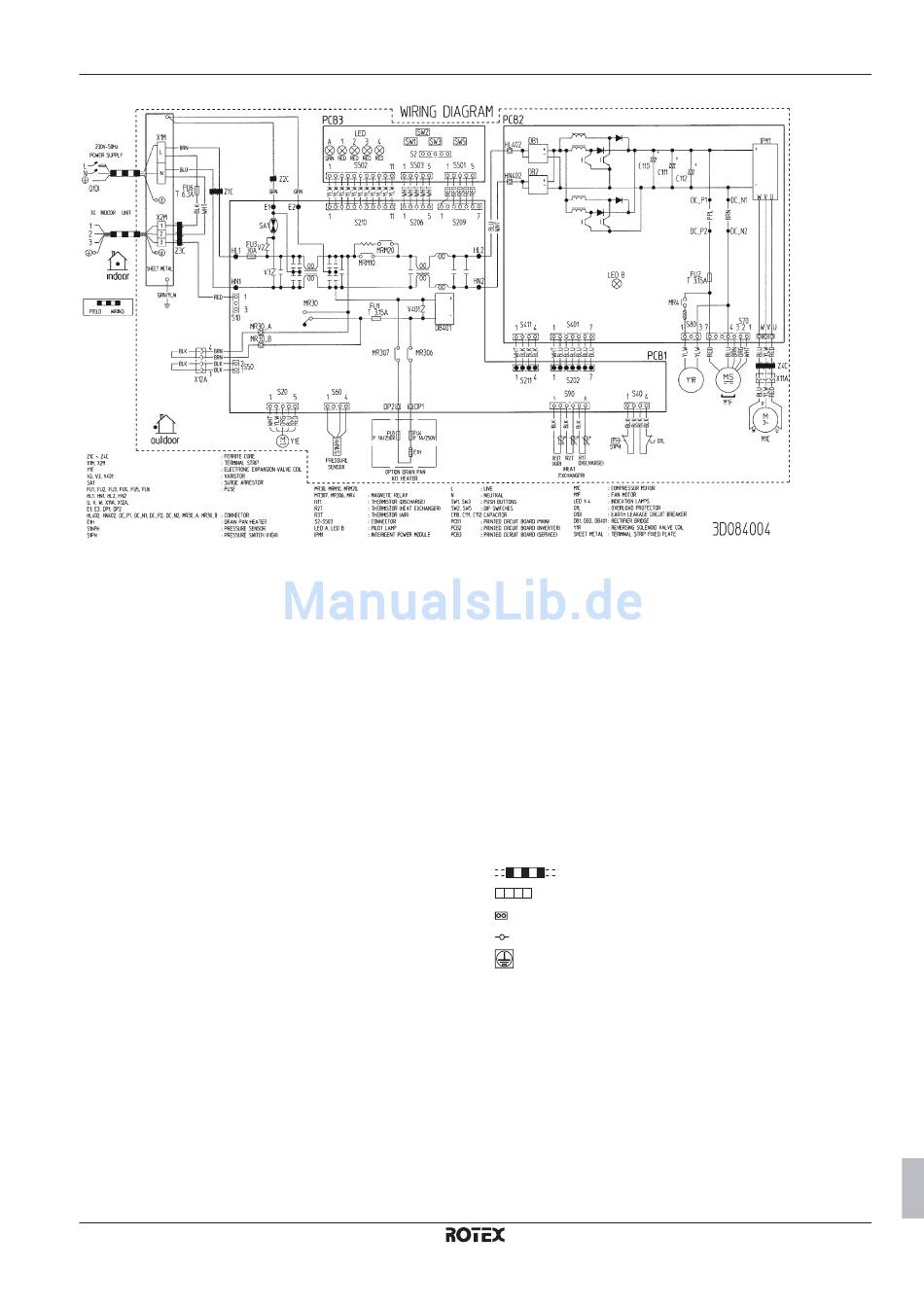

Nur für RVLQ08CAV3
C110~C112 Kondensator
DB1, DB2, DB401 Gleichrichterbrücke
DC_N1, DC_N2 Anschluss
DCM1, DCM2 Anschluss
DP1, DP2 Anschluss
DC_P1, DC_P2 Anschluss
DCP1, DCP2 Anschluss
E1, E2 Anschluss
E1H Heizer für Ablaufwanne
FU1~FU6 Sicherung
HL1, HL2, HL402 Anschluss
HN1, HN2, HN402 Anschluss
IPM1 Integriertes Power-Modul
L Strom führend
LED 1~LED 4 Anzeigelampen
LED A, LED B Kontrolllampe
M1C Verdichtermotor
M1F Lüftermotor
MR4, MR30, MR306, Magnetrelais
MR307
MRM10, MRM20 Magnetrelais
MR30_A, MR30_B Anschluss
N Neutral
PCB1 Hauptplatine
PCB2 Platine (Inverter)
PCB3 Platine (Service)
Q1DI Fehlerstrom-Schutzschalter
Q1L Überlastschutz
R1T Fühler (Auslass)
R2T Fühler (Wärmetauscher)
R3T Fühler (Luft)
S1NPH Drucksensor
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
S1PH Druckschalter (hoch)
S2~S503 Anschluss
SA1 Überspannungsschutz
SHEET METAL Feste Platte mit Anschlussleiste
SW1, SW3 Druckknöpfe
SW2, SW5 DIP-Schalter
U Anschluss
V Anschluss
V2, V3, V401 Varistor
W Anschluss
X11A, X12A Anschluss
X1M, X2M Anschlussleiste
Y1E Spule für elektronisches Expansionsventil
Y1R Umkehrmagnetventil mit Spule
Z1C~Z4C Ferritkern
Bauseitige Verkabelung
Anschlussleiste
Anschluss
Anschluss
Schutzleiter
BLK Schwarz
BLU Blau
BRN Braun
GRN Grün
ORG Orange
PPL Lila
RED Rot
WHT Weiß
YLW Gelb
16 Technische Daten
Referenzhandbuch für den Monteur
103
