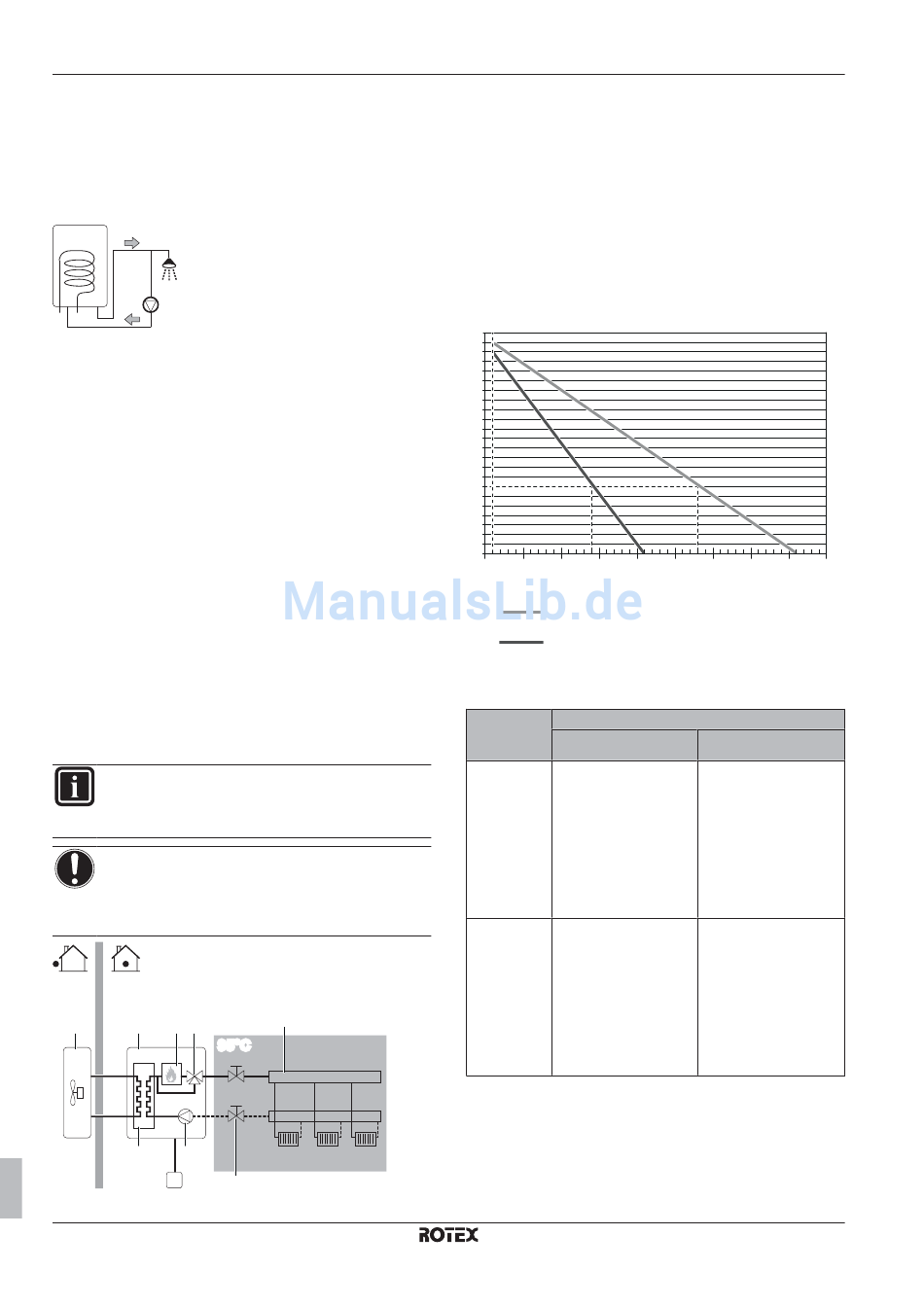

6 Vorbereitung
▪ Der Brauchwasserspeicher muss sofort nach der Installation mit
frischem Wasser gespült werden. Dieses Verfahren muss in den
ersten 5 Tagen nach der Installation mindestens einmal täglich
wiederholt werden.
▪ Sofern dies von der gültigen Gesetzgebung gefordert wird,
schließen Sie eine Umwälzpumpe zwischen dem Warmwasser-
Endpunkt und dem Anschluss für den Rückführungsanschluss des
Brauchwasserspeichers an.
c
a b
d
a Rückführungsanschluss
b Warmwasseranschluss
c Dusche
d Umwälzpumpe
6.3.2 Formel zur Berechnung des Vordrucks
des Ausdehnungsgefäßes
Der Vordruck (Pg) des Ausdehnungsgefäßes ist abhängig von der
Höhendifferenz (H) der Installation:
Pg=0,3+(H/10) (Bar)
6.3.3 So überprüfen Sie das Wasservolumen
Das Innengerät verfügt über ein Ausdehnungsgefäß mit 10 liter
Volumen und einem werkseitig eingestellten Vordruck von 1 Bar.
So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert:
▪ Sie müssen das minimale und maximale Wasservolumen
überprüfen.
▪ Sie müssen eventuell den Vordruck des Ausdehnungsgefäßes
anpassen.
Minimales Wasservolumen
Prüfen Sie, ob die Gesamtwassermenge der Installation mindestens
13,5 Liter beträgt - das interne Wasservolumen des Innengeräts
NICHT eingeschlossen.
INFORMATION
In kritischen Fällen oder bei Räumen mit hohem
Heizbedarf kann eine größere Wassermenge erforderlich
sein.
HINWEIS
Wenn die Zirkulation in den Raumheizungskreisläufen über
ferngesteuerte Ventile geregelt wird, ist es wichtig, dass
dieses Mindestwasservolumen auch dann gewährleistet
ist, wenn alle Ventile geschlossen sind.
a b d e
95°C
c f
T
a Außengerät
Referenzhandbuch für den Monteur
18
h
RAD1 RAD2 RAD3
g
b Innengerät
c
Wärmetauscher
d Reserveheizung
e Pumpe
f
Absperrventil
g Kollektor (bauseitig zu liefern)
h Bypass-Ventil (bauseitig zu liefern)
RAD1...3
Radiator (bauseitig zu liefern)
T1...3 Einzel-Raumthermostat (optional)
M1...3 Einzelnes motorisiertes Ventil zur Regelung des
Kreislaufs FHL1...3 (bauseitig)
Maximale Wassermenge
Bestimmen Sie für den berechneten Vordruck die entsprechende
maximale Wassermenge mithilfe der folgenden Grafik.
a
2.6
2.4
2.2
2
1.8
1.6
1.4
1.2
1
0.8
0.6
0.4
0.3
0 50 100 150 200
a Vordruck (Bar)
b Maximale Wassermenge (l)
Maximale Vorlauftemperatur von 55°C für
Bodenheizungs-Anwendungen
Maximale Vorlauftemperatur von 80°C für Radiator-
Anwendungen
Beispiel im Fall einer Bodenheizungs-Anwendung: Maximales
Wasservolumen und Ausdehnungsgefäß-Vordruck bei 55°C
Höhendiffere
nz der
≤280 l
Installation (a)
≤7 m Keine Anpassung des
Vordrucks erforderlich.
>7 m Gehen Sie wie folgt vor:
▪ Erhöhen Sie
Vordruck.
▪ Überprüfen Sie, dass
die Wassermenge
NICHT die
zulässige
Wassermenge
überschreitet.
(a) Dies ist der Höhenunterschied (m) zwischen dem höchsten
Punkt des Wasserkreislaufs und dem Innengerät. Wenn
sich das Innengerät am höchsten Punkt der Anlage
befindet, ist der Höhenunterschied 0 m.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
250 300 350 400 450
Wasservolumen
>280 l
Gehen Sie wie folgt vor:
▪ Verringern Sie den
Vordruck.
▪ Überprüfen Sie, dass
die Wassermenge
NICHT die maximal
zulässige
Wassermenge
überschreitet.
Das Ausdehnungsgefäß
des Innengeräts ist zu
den
klein für die Anlage. In
diesem Fall wird die
Installation eines
zusätzlichen
maximal
Ausdehnungsgefäßes
außerhalb des Geräts
empfohlen.
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
b
