Rotex HPU hybrid RVLQ05+08CA Referenzhandbuch Seite 17

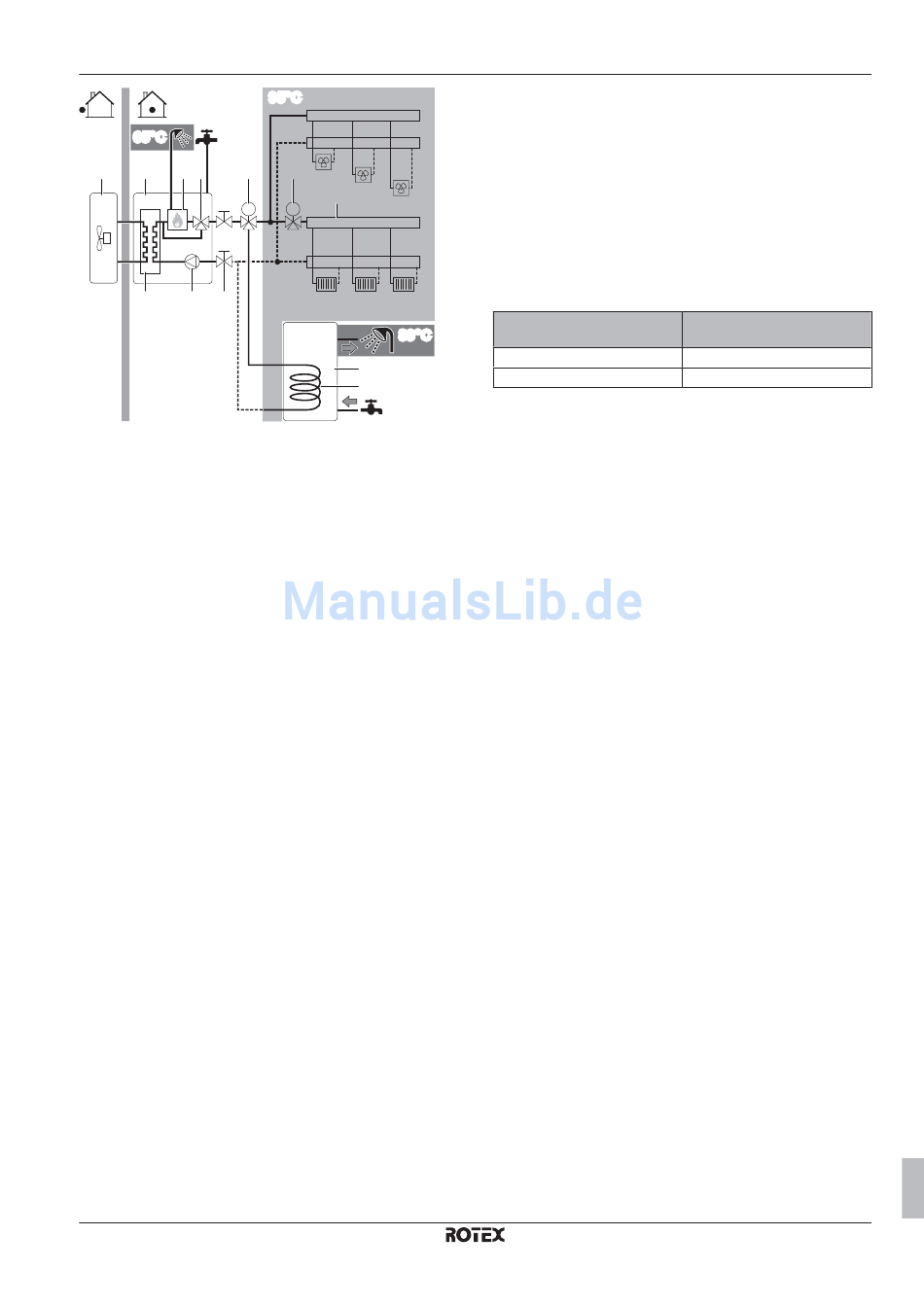

65°C
a b d e h
M
c f g
a Außengerät
b Innengerät
c Wärmetauscher
d Kessel
e Bypass-Ventil
f Pumpe
g Absperrventil (bauseitig zu liefern)
h Motorisiertes 2-Wege-Ventil (bauseitig zu liefern)
i Motorisiertes 3-Wege-Ventil (im Options-Bausatz)
j Kollektor
k
Brauchwasserspeicher (optional)
l Wärmetauscher-Rohrschlange
FCU1...3 Ventilator-Konvektor (optional)
RAD1...3
Radiator
▪ Nehmen Sie alle Wasseranschlüsse gemäß dem Schaubild, das
zum Lieferumfang gehört, und der geltenden Gesetzgebung vor.
Beachten Sie die Flussrichtung für Eintritt und Austritt des
Wassers.
▪ Üben Sie beim Anschließen der Rohrleitung KEINE übermäßige
Kraft aus. Eine Verformung von Rohrleitungen kann zu einer
Fehlfunktion des Geräts führen.
▪ Bringen Sie an allen niedrigen Punkten des Systems Ablaufhähne
an, um eine vollständige
ermöglichen.
▪ Bringen Sie einen
Druckentlastungsventil an, damit kein Wasser zu Strom führenden
Kontakten gelangen kann.
▪ Bringen Sie an allen
Entlüftungsventile an. Diese müssen zu Wartungszwecken leicht
zugänglich sein. Das Innengerät ist mit einer automatischen
Entlüftungsvorrichtung ausgestattet. Überprüfen Sie, dass das
Entlüftungsventil NICHT zu fest angezogen ist. Es muss möglich
sein, dass aus dem Wasserkreislauf automatisch Luft abgegeben
werden kann.
▪ Verwenden Sie ausschließlich Materialien, die verträglich sind mit
im System verwendetem Wasser und mit den im Innengerät
verwendeten Materialien.
▪ Überprüfen Sie, dass alle Komponenten, die in der bauseitigen
Rohrleitung installiert sind oder werden, dem Wasserdruck und
der Wassertemperatur standhalten können.
▪ Wenn Metallrohre verwendet werden, die nicht aus Messing sind,
isolieren Sie beide Materialien ordnungsgemäß, so dass diese
NICHT in Kontakt geraten.
galvanischer Korrosion.
▪ Auf Keinen Fall im Wasserkreislauf verzinkte Teile verwenden. Da
im internen Wasserkreislauf des Gerätes Kupferrohre verwendet
werden, können diese Teile stark korrodieren.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
95°C
i
FCU1
j FCU2
FCU3
M
RAD1 RAD2 RAD3
89°C
k
l
Entleerung des Kreislaufs
geeigneten Ablauf für
hohen Punkten des Systems
Dies dient zur Vermeidung
▪ Verwenden Sie nur geeignete Werkzeuge zur Handhabung von
Messing, da es sich hierbei um ein relativ weiches Material
handelt. Andernfalls werden die Rohre beschädigt.
▪ Wählen Sie den Rohrdurchmesser abhängig vom benötigten
Wasserdurchfluss und dem verfügbaren externen statischen
Druck der Pumpe. Die Kurven für den externen statischen Druck
des Innengeräts finden Sie unter
94.
▪ Der für den Betrieb des Innengeräts minimal erforderliche
Wasserdurchfluss ist in der folgenden Tabelle aufgeführt. Wenn
der Wasserdurchfluss geringer als dieser Minimalwert ist, wird der
Strömungsfehler 7H angezeigt, und der Betrieb des Innengeräts
wird gestoppt.
Modell
05
08
▪ Wenn im Wasserkreislauf ein 3-Wege-Ventil verwendet wird,
achten Sie darauf,
Brauchwasserbereitung
Bodenheizung vollständig voneinander getrennt sind.
▪ Wird im Wasserkreislauf ein 2-Wege-Ventil oder ein 3-Wege-
Ventil verwendet,
60 Sekunden sein.
▪ Es wird dringend empfohlen, einen zusätzlichen Filter am
Wasserkreislauf für den Heizbetrieb zu installieren. Insbesondere
für die Entfernung von Metallpartikeln aus den bauseitigen
Rohrleitungen für den Heizbetrieb wird die Nutzung eines Magnet-
oder Zyklonfilters empfohlen, der kleine Partikel entfernen kann.
Kleine Partikel können das Gerät beschädigen und werden NICHT
vom Standardfilter des Heizpumpensystems entfernt.
▪ Bei einer alten
Schmutzfilter zu verwenden. Schmutz oder Ablagerungen von der
Heizanlage können
Lebensdauer verringern.
▪ Gelangt Luft, Feuchtigkeit oder Staub in den Wasserkreislauf,
kann es zu Störungen kommen. Ergreifen Sie folgende
Maßnahmen, um dies zu verhindern:
▪ Verwenden Sie nur saubere Rohrleitungen.
zu
▪ Halten Sie beim Entgraten das Rohrende nach unten.
▪ Dichten Sie das Rohrende ab, wenn Sie es durch eine
das
Wandöffnung schieben, damit weder Staub noch Partikel hinein
gelangen können.
▪ Verwenden Sie für das Abdichten der Anschlüsse ein gutes
Gewinde-Dichtungsmittel.
▪ Aus Sicherheitsgründen darf KEIN Glykol in den Wasserkreislauf
hinzugegeben werden.
▪ Um eine Wasserstagnierung zu vermeiden, ist es wichtig, dass
das Fassungsvermögen
täglichen Brauchwasserverbrauch entspricht.
Wenn über einen längeren Zeitraum kein Wasser verbraucht wird,
muss das System vor der erneuten Verwendung mit Frischwasser
gespült werden.
Die Desinfektionsfunktion
Bedienungsanleitung des Innengeräts beschrieben.
▪ Es wird empfohlen,
Brauchwasserspeicher und dem Heißwasser-Endpunkt (Dusche,
Bad etc.) zu vermeiden, um die Entstehung von Totpunkten zu
verhindern.
▪ Die Installation muss in Übereinstimmung mit der gültigen
Gesetzgebung erfolgen und kann zusätzliche hygienische
Vorrichtungen erfordern.
▪ Die gültige Gesetzgebung erfordert möglicherweise die Installation
von Thermostat-Mischventilen.
6 Vorbereitung
"16 Technische Daten" auf Seite
Mindestwasserdurchfluss (l/
Min)
5
8
dass der Wasserkreislauf
und der Wasserkreislauf
muss die Ventil-Umstellzeit
Heizungsanlage wird empfohlen,
das Gerät beschädigen
des Brauchwasserspeichers
des Systems ist
lange Rohrleitungen zwischen
Referenzhandbuch für den Monteur
für die
der
kürzer als
einen
und seine
dem
in der
dem
17
