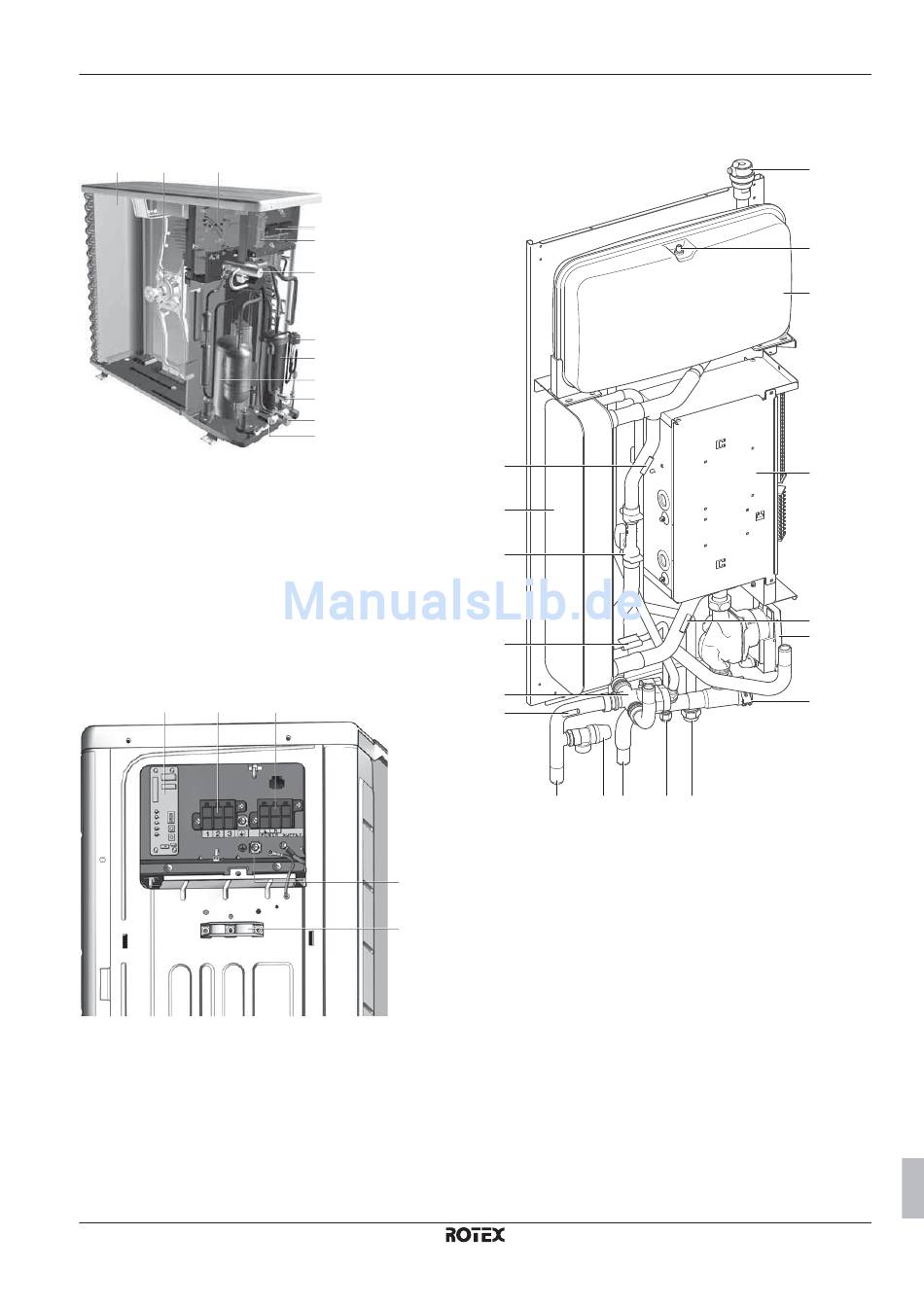

Komponenten

16.2.1 Komponenten: Außengerät
k l a
a Hauptplatine des Schaltkastens (Inverter und
Regler-Platine)
b Anschlüsse für die Datenübertragung und
Stromversorgung
c Wartungsplatine
d 4-Wege-Ventil
e Elektronisches (Haupt-) Expansionsventil
f Akkumulator
g Verdichter
h Absperrventil der Flüssigkeitsleitung
i Gasleitungs-Absperrventil
j Wartungsanschluss
k
Lüftermotor
l Wärmetauscher
16.2.2 Komponenten: Schaltkasten (Außengerät)
a b
a Wartungsplatine
b Kommunikationskabel Klemmleiste
c Netzanschlusskabel Klemmleiste
d Erdung
e Drahtklemme
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1 – 2013.05
b
c
d
e
f
g
h
i
j
c
d
e
16.2.3 Komponenten: Innengerät
m
e
d
m
o
m
l h k j
a Schaltkasten
Enthält die wichtigsten elektronischen und elektrischen Teile
des Innengeräts.
b Entlüftungsventil
Die im Wasserkreislauf verbliebene Luft wird über das
Entlüftungsventil automatisch abgelassen.
c Ausdehnungsgefäß (10 l)
d Flusssensor
Gibt Rückmeldung an
tatsächlichen Durchfluss. Auf Basis dieser (und anderer)
Informationen passt die Schnittstelle die Drehzahl der
Pumpe an.
e Wärmetauscher
f Wasserpumpe
Sorgt für das Zirkulieren des Wassers im Wasserkreislauf.
g Wasserfilter
Entfernt Schmutzpartikel aus dem Wasser, um eine
Beschädigung der Pumpe oder eine Verstopfung des
Wärmetauschers zu verhindern.
h Druckentlastungsventil
Verhindert, dass im Wasserkreislauf ein zu hoher Druck
entsteht, indem es sich bei 3 bar öffnet.
i Anschluss für gasförmiges Kältemittel R410A
j Anschluss für flüssiges Kältemittel R410A
k Anschluss für Wassereinlass
