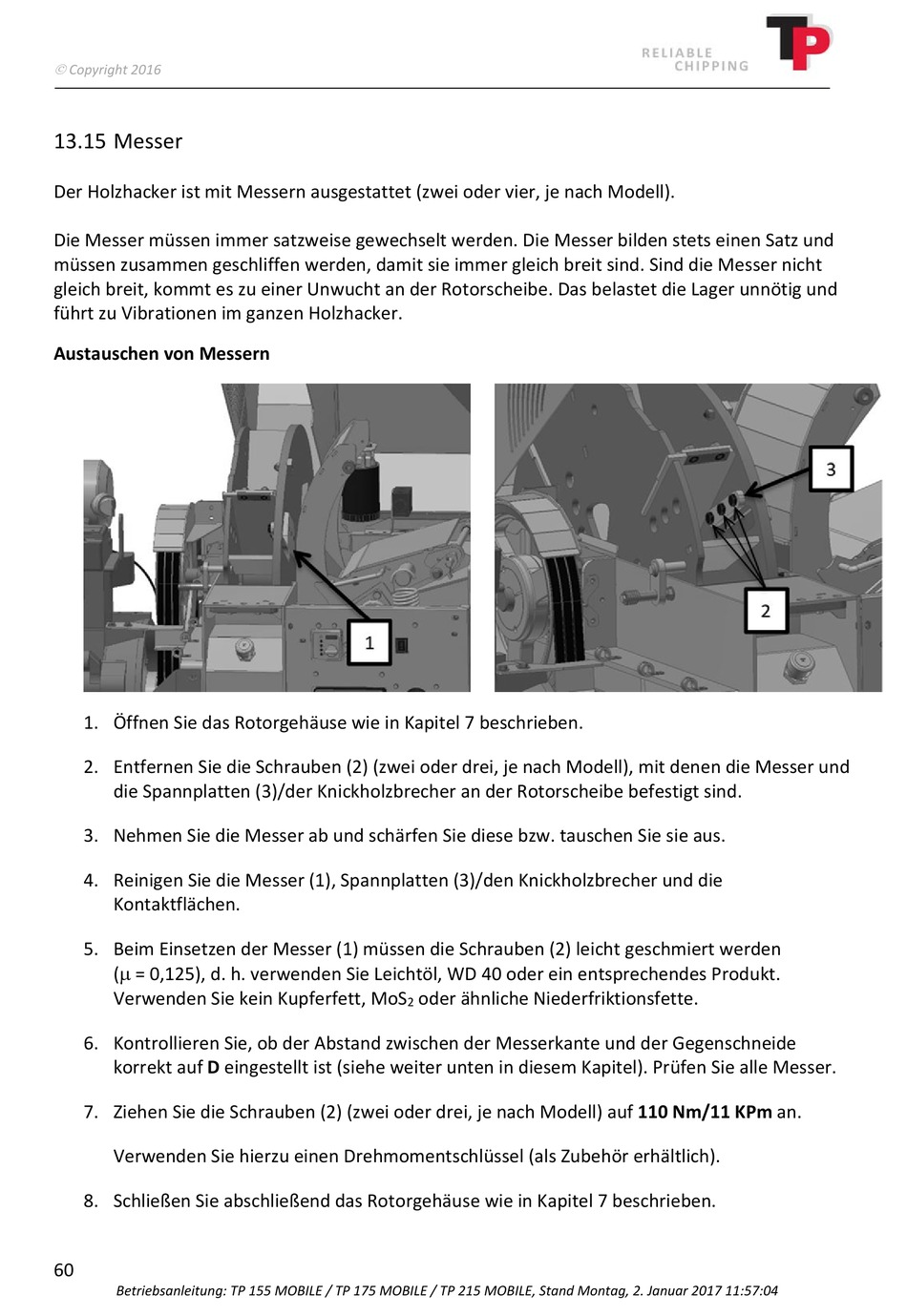

13.15 Messer
Der Holzhacker ist mit Messern ausgestattet (zwei oder vier, je nach Modell).
Die Messer müssen immer satzweise gewechselt werden. Die Messer bilden stets einen Satz und
müssen zusammen geschliffen werden, damit sie immer gleich breit sind. Sind die Messer nicht
gleich breit, kommt es zu einer Unwucht an der Rotorscheibe. Das belastet die Lager unnötig und
führt zu Vibrationen im ganzen Holzhacker.
Austauschen von Messern
1. Öffnen Sie das Rotorgehäuse wie in Kapitel 7 beschrieben.
2. Entfernen Sie die Schrauben (2) (zwei oder drei, je nach Modell), mit denen die Messer und
die Spannplatten (3)/der Knickholzbrecher an der Rotorscheibe befestigt sind.
3. Nehmen Sie die Messer ab und schärfen Sie diese bzw. tauschen Sie sie aus.
4. Reinigen Sie die Messer (1), Spannplatten (3)/den Knickholzbrecher und die
Kontaktflächen.
5. Beim Einsetzen der Messer (1) müssen die Schrauben (2) leicht geschmiert werden
( = 0,125), d. h. verwenden Sie Leichtöl, WD 40 oder ein entsprechendes Produkt.
Verwenden Sie kein Kupferfett, MoS
6. Kontrollieren Sie, ob der Abstand zwischen der Messerkante und der Gegenschneide
korrekt auf D eingestellt ist (siehe weiter unten in diesem Kapitel). Prüfen Sie alle Messer.
7. Ziehen Sie die Schrauben (2) (zwei oder drei, je nach Modell) auf 110 Nm/11 KPm an.
Verwenden Sie hierzu einen Drehmomentschlüssel (als Zubehör erhältlich).
8. Schließen Sie abschließend das Rotorgehäuse wie in Kapitel 7 beschrieben.
60
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand Montag, 2. Januar 2017 11:57:04
oder ähnliche Niederfriktionsfette.
