TP 155 MOBILE Betriebsanleitung Seite 89


Copyright 2016

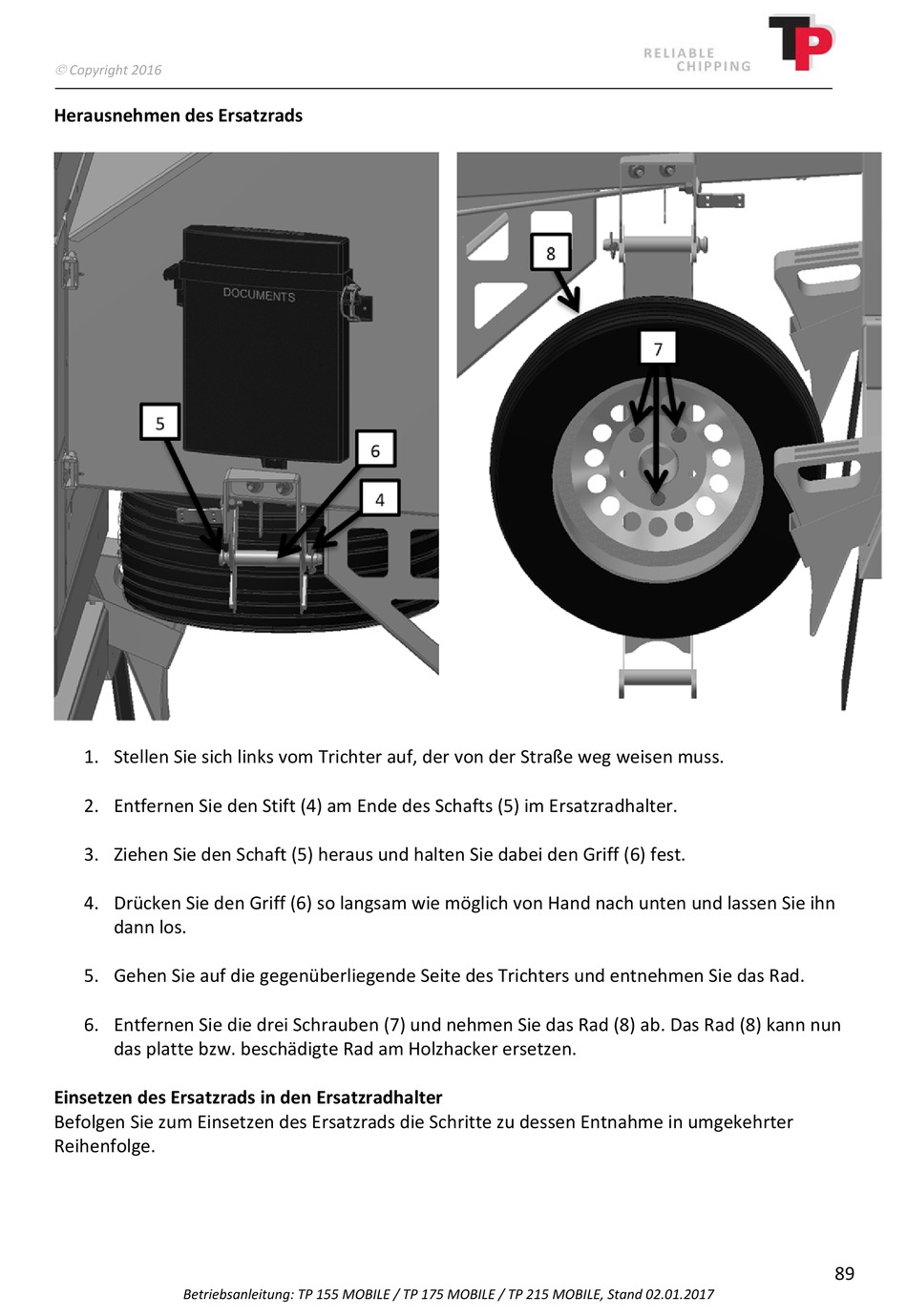

Herausnehmen des Ersatzrads
1. Stellen Sie sich links vom Trichter auf, der von der Straße weg weisen muss.
2. Entfernen Sie den Stift (4) am Ende des Schafts (5) im Ersatzradhalter.
3. Ziehen Sie den Schaft (5) heraus und halten Sie dabei den Griff (6) fest.
4. Drücken Sie den Griff (6) so langsam wie möglich von Hand nach unten und lassen Sie ihn
dann los.
5. Gehen Sie auf die gegenüberliegende Seite des Trichters und entnehmen Sie das Rad.
6. Entfernen Sie die drei Schrauben (7) und nehmen Sie das Rad (8) ab. Das Rad (8) kann nun
das platte bzw. beschädigte Rad am Holzhacker ersetzen.
Einsetzen des Ersatzrads in den Ersatzradhalter
Befolgen Sie zum Einsetzen des Ersatzrads die Schritte zu dessen Entnahme in umgekehrter
Reihenfolge.
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand 02.01.2017
89
