16 Stromlaufplan (TP 215 MOBILE)
Hier finden Sie die Stromlaufpläne für den Motor und den Holzhacker.
Aufgrund des großen Umfangs der Diagramme und Stromlaufpläne sind diese in mehrere
Abbildungen unterteilt, bei Bedarf inklusive Schnittstellen. Hinweis: Der Stecker „SEZ. MOTORE"
im unteren Diagramm ist mit dem DEUTSCH‐Stecker HDP24‐24‐19PE im Hauptstromkreis zwischen
Motor und Startbox verbunden.

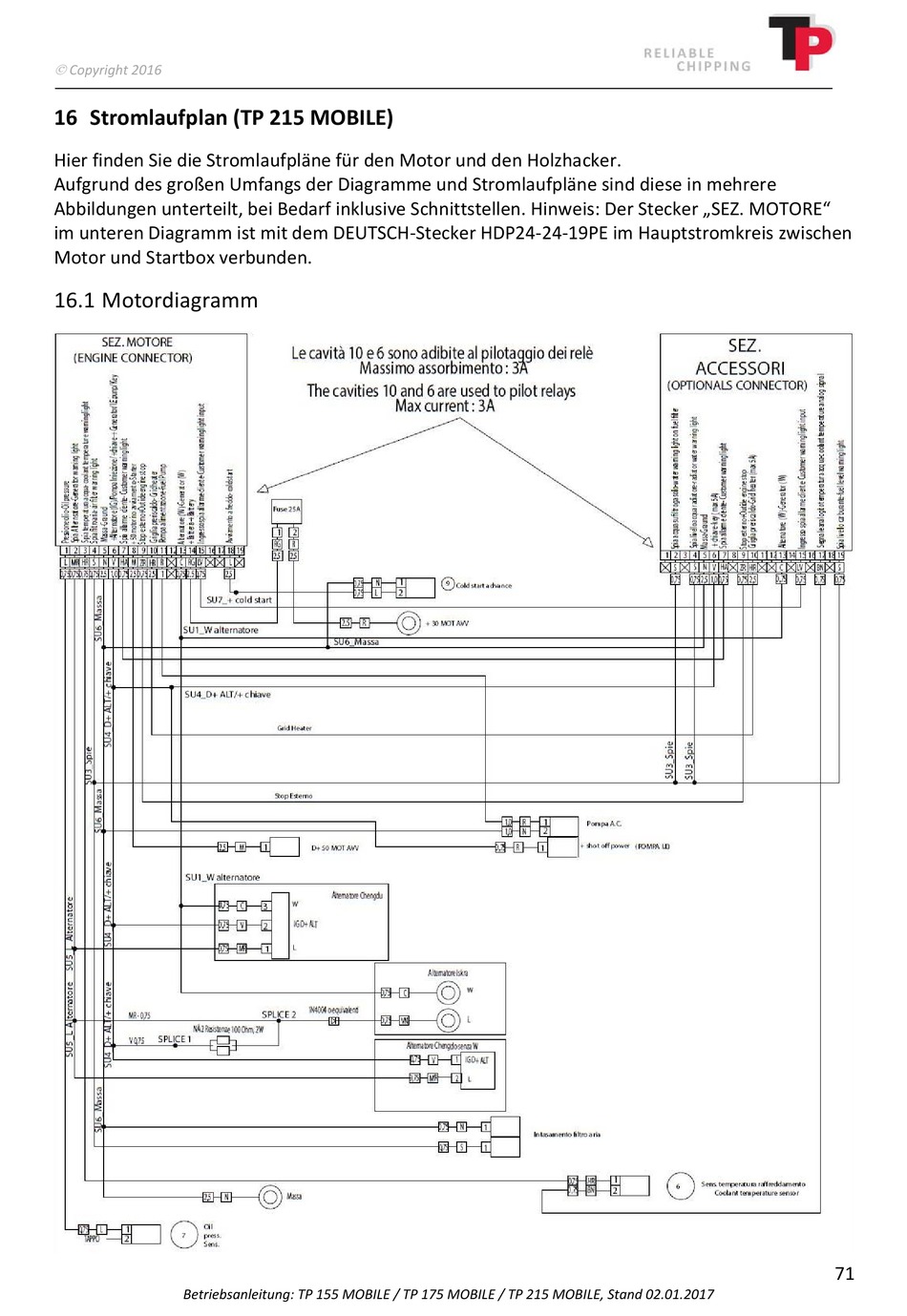

16.1 Motordiagramm
