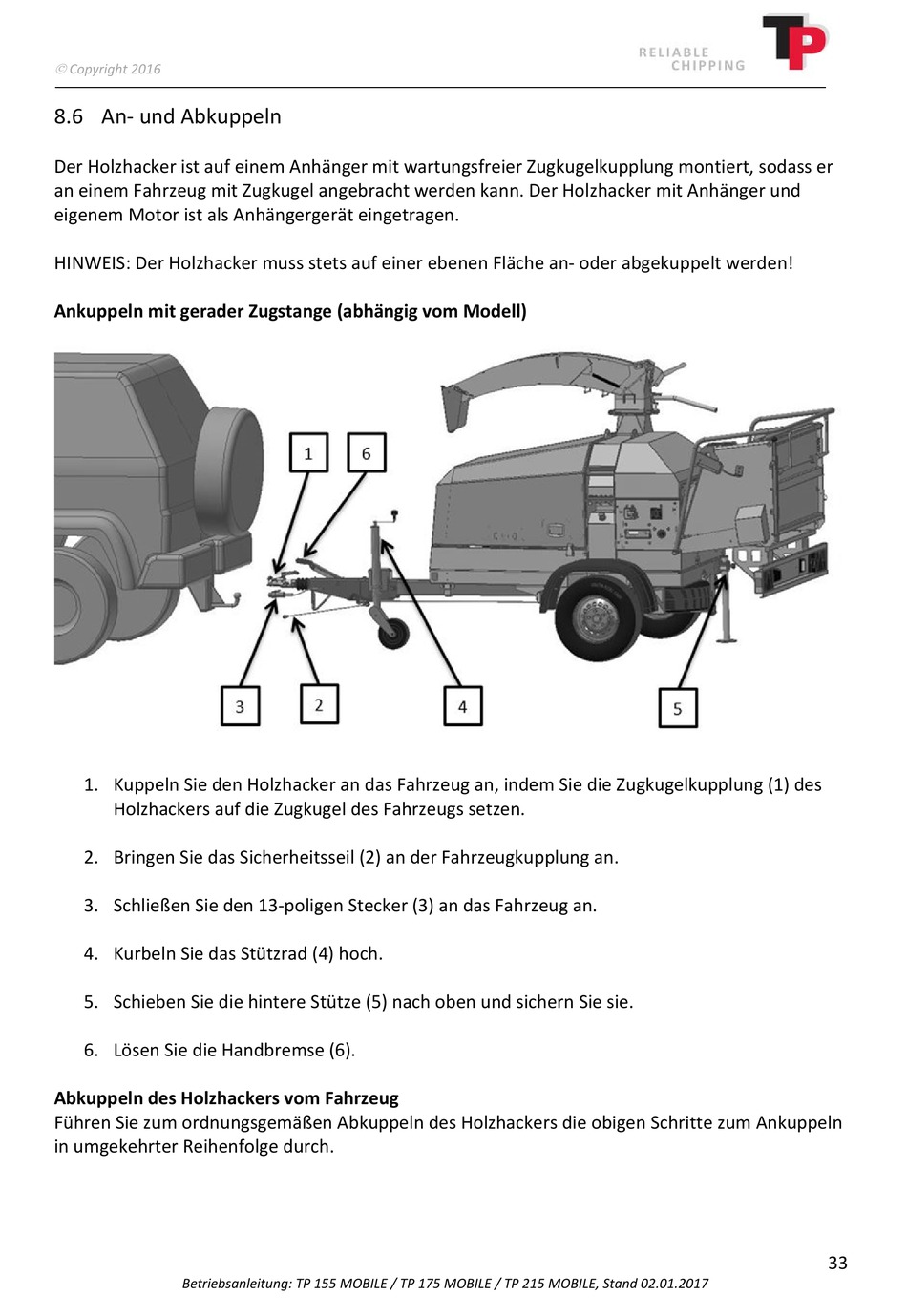

8.6 An‐ und Abkuppeln
Der Holzhacker ist auf einem Anhänger mit wartungsfreier Zugkugelkupplung montiert, sodass er
an einem Fahrzeug mit Zugkugel angebracht werden kann. Der Holzhacker mit Anhänger und
eigenem Motor ist als Anhängergerät eingetragen.
HINWEIS: Der Holzhacker muss stets auf einer ebenen Fläche an‐ oder abgekuppelt werden!
Ankuppeln mit gerader Zugstange (abhängig vom Modell)
1. Kuppeln Sie den Holzhacker an das Fahrzeug an, indem Sie die Zugkugelkupplung (1) des
Holzhackers auf die Zugkugel des Fahrzeugs setzen.
2. Bringen Sie das Sicherheitsseil (2) an der Fahrzeugkupplung an.
3. Schließen Sie den 13‐poligen Stecker (3) an das Fahrzeug an.
4. Kurbeln Sie das Stützrad (4) hoch.
5. Schieben Sie die hintere Stütze (5) nach oben und sichern Sie sie.
6. Lösen Sie die Handbremse (6).
Abkuppeln des Holzhackers vom Fahrzeug
Führen Sie zum ordnungsgemäßen Abkuppeln des Holzhackers die obigen Schritte zum Ankuppeln
in umgekehrter Reihenfolge durch.
