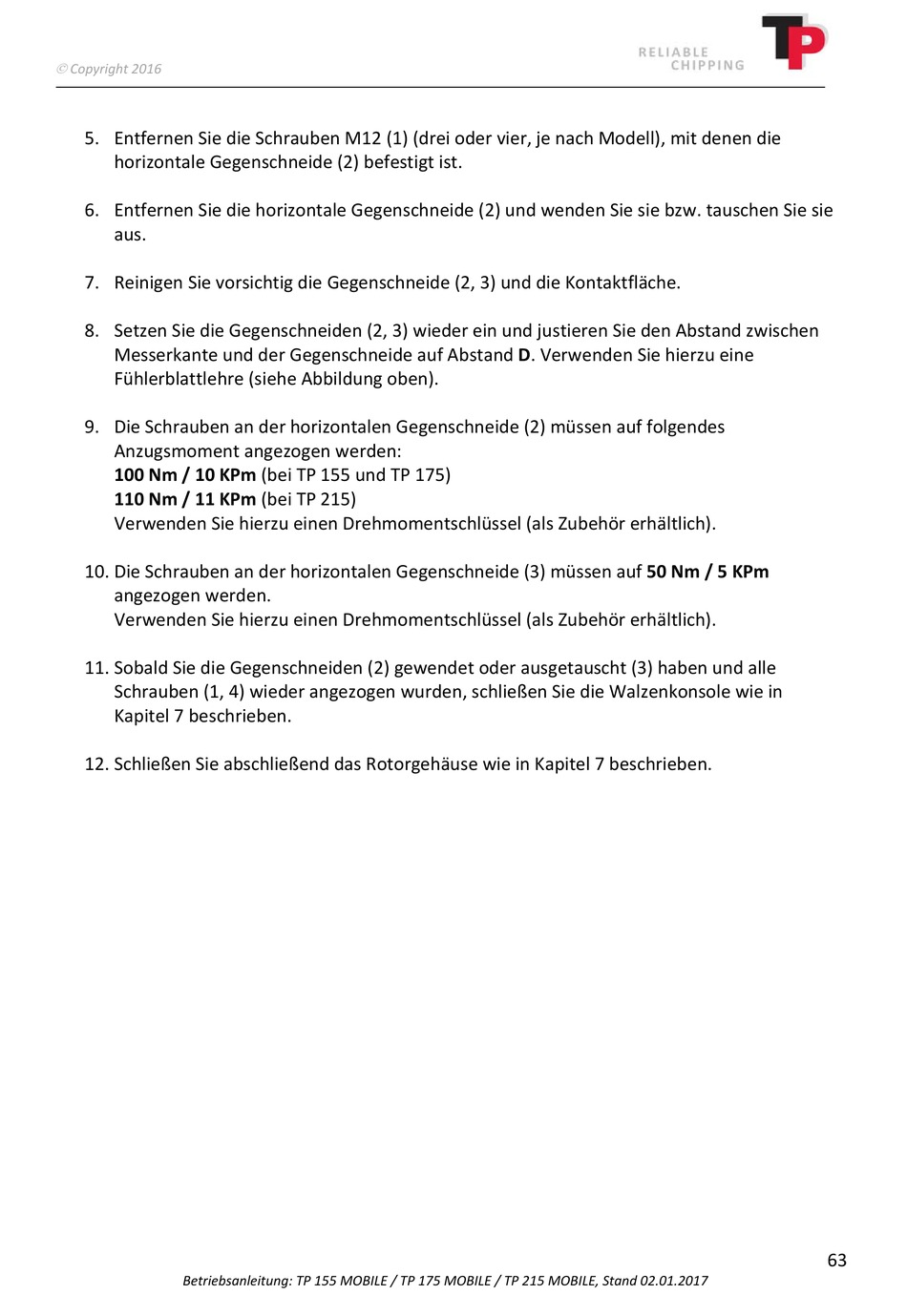

5. Entfernen Sie die Schrauben M12 (1) (drei oder vier, je nach Modell), mit denen die
horizontale Gegenschneide (2) befestigt ist.
6. Entfernen Sie die horizontale Gegenschneide (2) und wenden Sie sie bzw. tauschen Sie sie
aus.
7. Reinigen Sie vorsichtig die Gegenschneide (2, 3) und die Kontaktfläche.
8. Setzen Sie die Gegenschneiden (2, 3) wieder ein und justieren Sie den Abstand zwischen
Messerkante und der Gegenschneide auf Abstand D. Verwenden Sie hierzu eine
Fühlerblattlehre (siehe Abbildung oben).
9. Die Schrauben an der horizontalen Gegenschneide (2) müssen auf folgendes
Anzugsmoment angezogen werden:
100 Nm / 10 KPm (bei TP 155 und TP 175)
110 Nm / 11 KPm (bei TP 215)
Verwenden Sie hierzu einen Drehmomentschlüssel (als Zubehör erhältlich).
10. Die Schrauben an der horizontalen Gegenschneide (3) müssen auf 50 Nm / 5 KPm
angezogen werden.
Verwenden Sie hierzu einen Drehmomentschlüssel (als Zubehör erhältlich).
11. Sobald Sie die Gegenschneiden (2) gewendet oder ausgetauscht (3) haben und alle
Schrauben (1, 4) wieder angezogen wurden, schließen Sie die Walzenkonsole wie in
Kapitel 7 beschrieben.
12. Schließen Sie abschließend das Rotorgehäuse wie in Kapitel 7 beschrieben.
