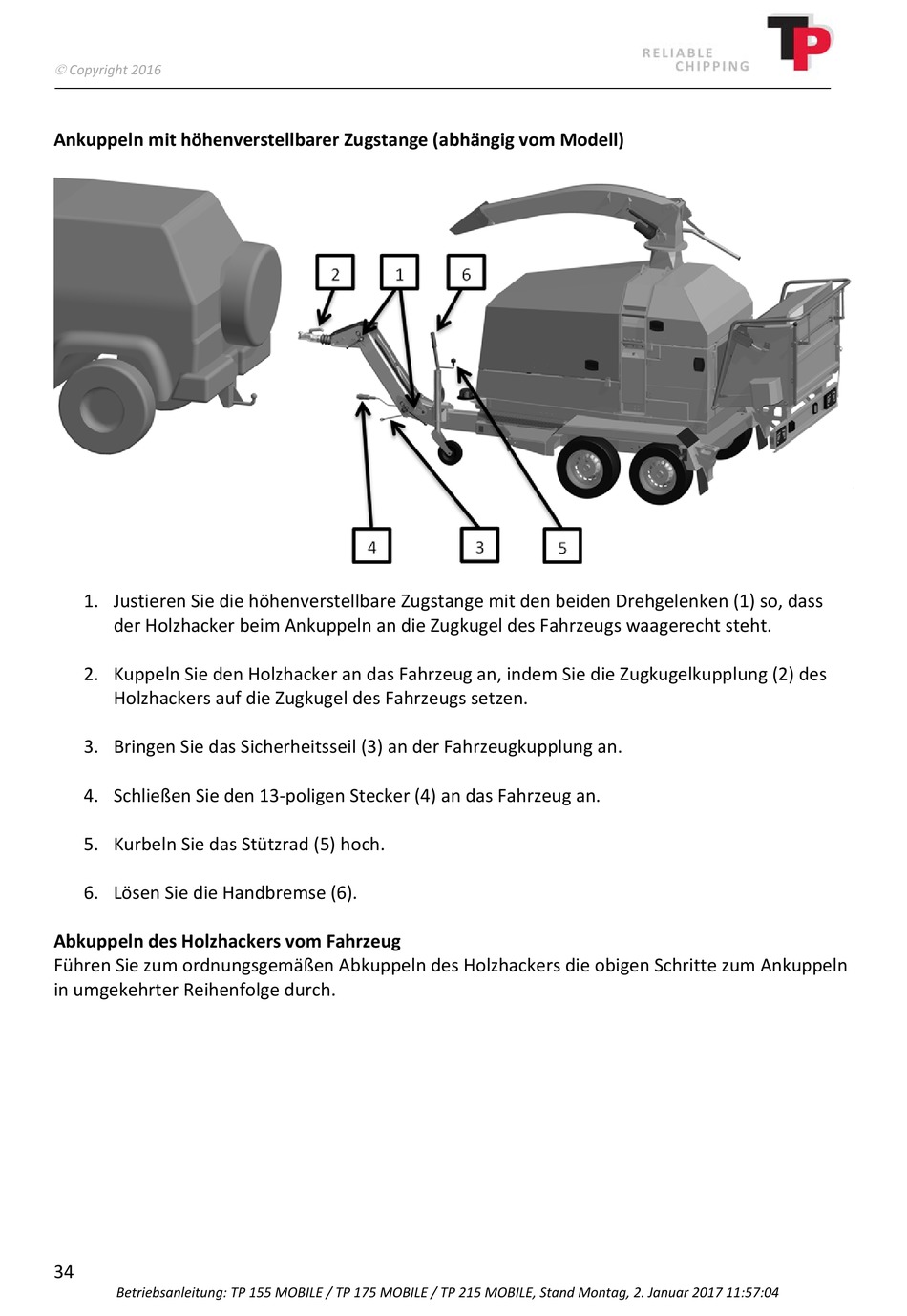

Ankuppeln mit höhenverstellbarer Zugstange (abhängig vom Modell)
1. Justieren Sie die höhenverstellbare Zugstange mit den beiden Drehgelenken (1) so, dass
der Holzhacker beim Ankuppeln an die Zugkugel des Fahrzeugs waagerecht steht.
2. Kuppeln Sie den Holzhacker an das Fahrzeug an, indem Sie die Zugkugelkupplung (2) des
Holzhackers auf die Zugkugel des Fahrzeugs setzen.
3. Bringen Sie das Sicherheitsseil (3) an der Fahrzeugkupplung an.
4. Schließen Sie den 13‐poligen Stecker (4) an das Fahrzeug an.
5. Kurbeln Sie das Stützrad (5) hoch.
6. Lösen Sie die Handbremse (6).
Abkuppeln des Holzhackers vom Fahrzeug
Führen Sie zum ordnungsgemäßen Abkuppeln des Holzhackers die obigen Schritte zum Ankuppeln
in umgekehrter Reihenfolge durch.
