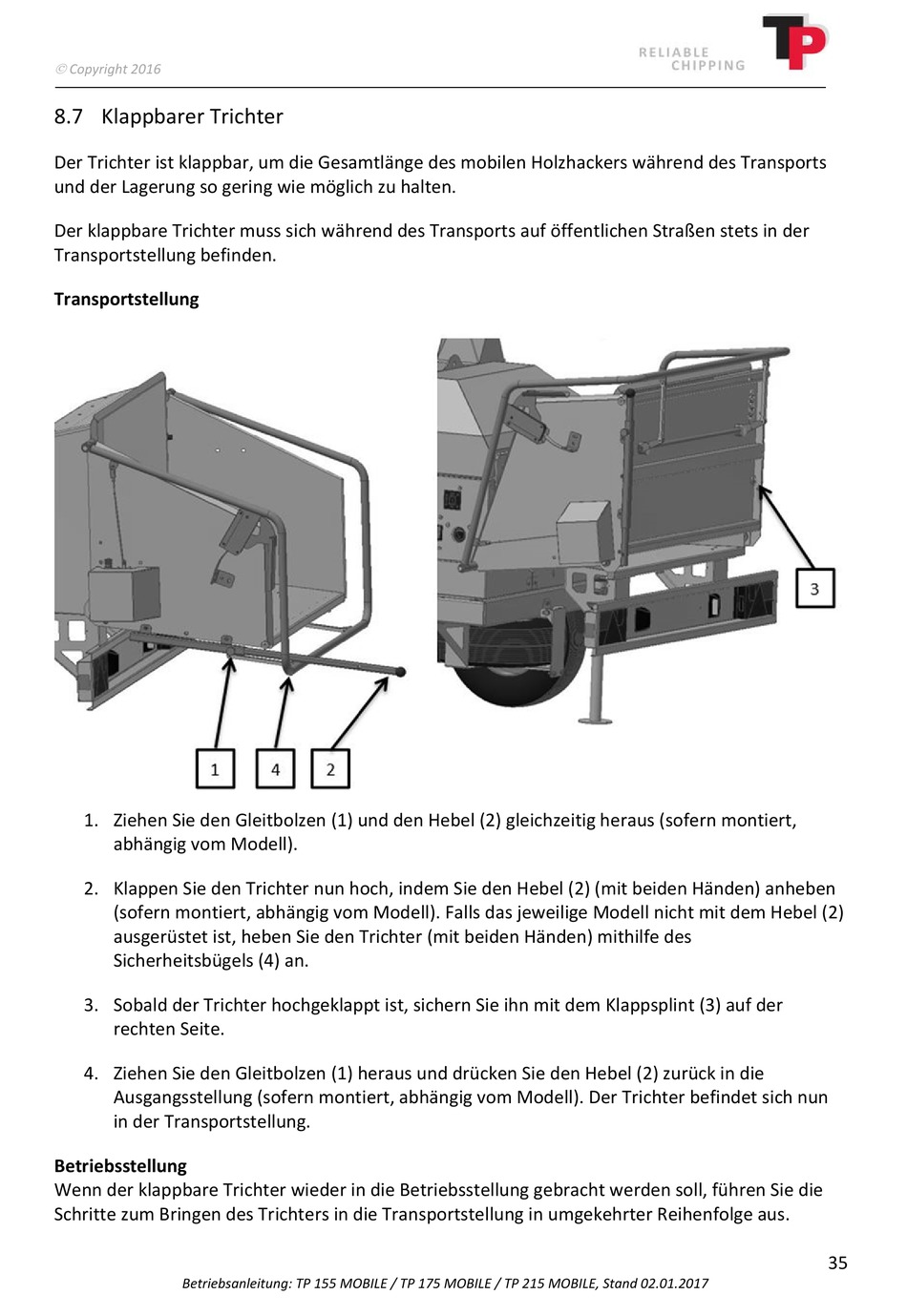

8.7 Klappbarer Trichter

Der Trichter ist klappbar, um die Gesamtlänge des mobilen Holzhackers während des Transports
und der Lagerung so gering wie möglich zu halten.

Der klappbare Trichter muss sich während des Transports auf öffentlichen Straßen stets in der
Transportstellung befinden.

Transportstellung
1. Ziehen Sie den Gleitbolzen (1) und den Hebel (2) gleichzeitig heraus (sofern montiert,
abhängig vom Modell).

2. Klappen Sie den Trichter nun hoch, indem Sie den Hebel (2) (mit beiden Händen) anheben
(sofern montiert, abhängig vom Modell). Falls das jeweilige Modell nicht mit dem Hebel (2)
ausgerüstet ist, heben Sie den Trichter (mit beiden Händen) mithilfe des
Sicherheitsbügels (4) an.

3. Sobald der Trichter hochgeklappt ist, sichern Sie ihn mit dem Klappsplint (3) auf der
rechten Seite.

4. Ziehen Sie den Gleitbolzen (1) heraus und drücken Sie den Hebel (2) zurück in die
Ausgangsstellung (sofern montiert, abhängig vom Modell). Der Trichter befindet sich nun
in der Transportstellung.

Betriebsstellung
Wenn der klappbare Trichter wieder in die Betriebsstellung gebracht werden soll, führen Sie die
Schritte zum Bringen des Trichters in die Transportstellung in umgekehrter Reihenfolge aus.
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand 02.01.2017
