10.6 Messer
Der Holzhacker ist mit vier Messern ausgestattet.
Die Messer müssen immer satzweise gewechselt werden. Die Messer bilden stets einen Satz und
müssen zusammen geschliffen werden, damit sie immer gleich breit sind. Sind die Messer nicht
gleich breit, kommt es zu einer Unwucht an der Rotorscheibe. Das belastet die Lager unnötig und
führt zu Vibrationen im ganzen Holzhacker.

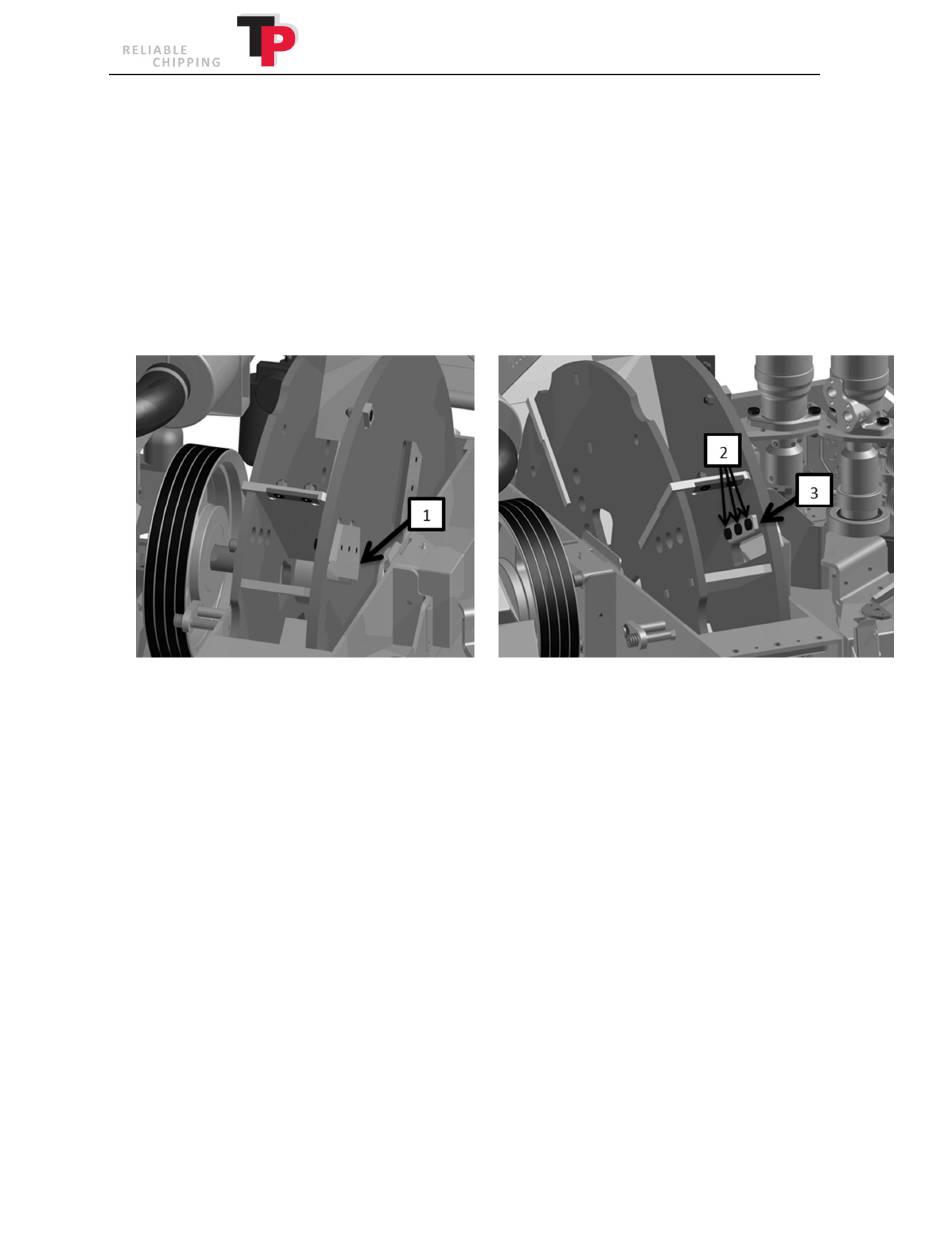

Austauschen von Messern
1. Öffnen Sie das Rotorgehäuse wie unter Kapitel 7 beschrieben.
2. Entfernen Sie die Bolzen (2), mit denen die Messer und die Spannplatten (3)/der
Knickholzbrecher an der Rotorscheibe befestigt sind.
3. Nehmen Sie die Messer ab und schärfen Sie diese bzw. tauschen Sie sie aus.
4. Reinigen Sie die Messer (1), Spannplatten (3)/den Knickholzbrecher und die
Kontaktflächen.
5. Beim Einsetzen der Messer (1) müssen die Bolzen (2) leicht geschmiert werden (m = 0,125),
d. h. verwenden Sie Leichtöl, WD 40 oder ein entsprechendes Produkt. Verwenden Sie kein
Kupferfett, MoS
6. Kontrollieren Sie, ob der Abstand zwischen der Messerkante und der Gegenschneide
korrekt auf D eingestellt ist (siehe Kapitel 10). Prüfen Sie alle Messer.
7. Ziehen Sie die Muttern (2) mit 110 Nm / 11 KPm an. Verwenden Sie hierzu einen
Drehmomentschlüssel (als Zubehör erhältlich).
8. Schließen Sie abschließend das Rotorgehäuse wie unter Kapitel 7 beschrieben.
48
oder ähnliche Niederfriktionsfette.
2
Betriebsanleitung: TP 235 MOBILE / TP 275 MOBILE, Stand: 15.02.2017
