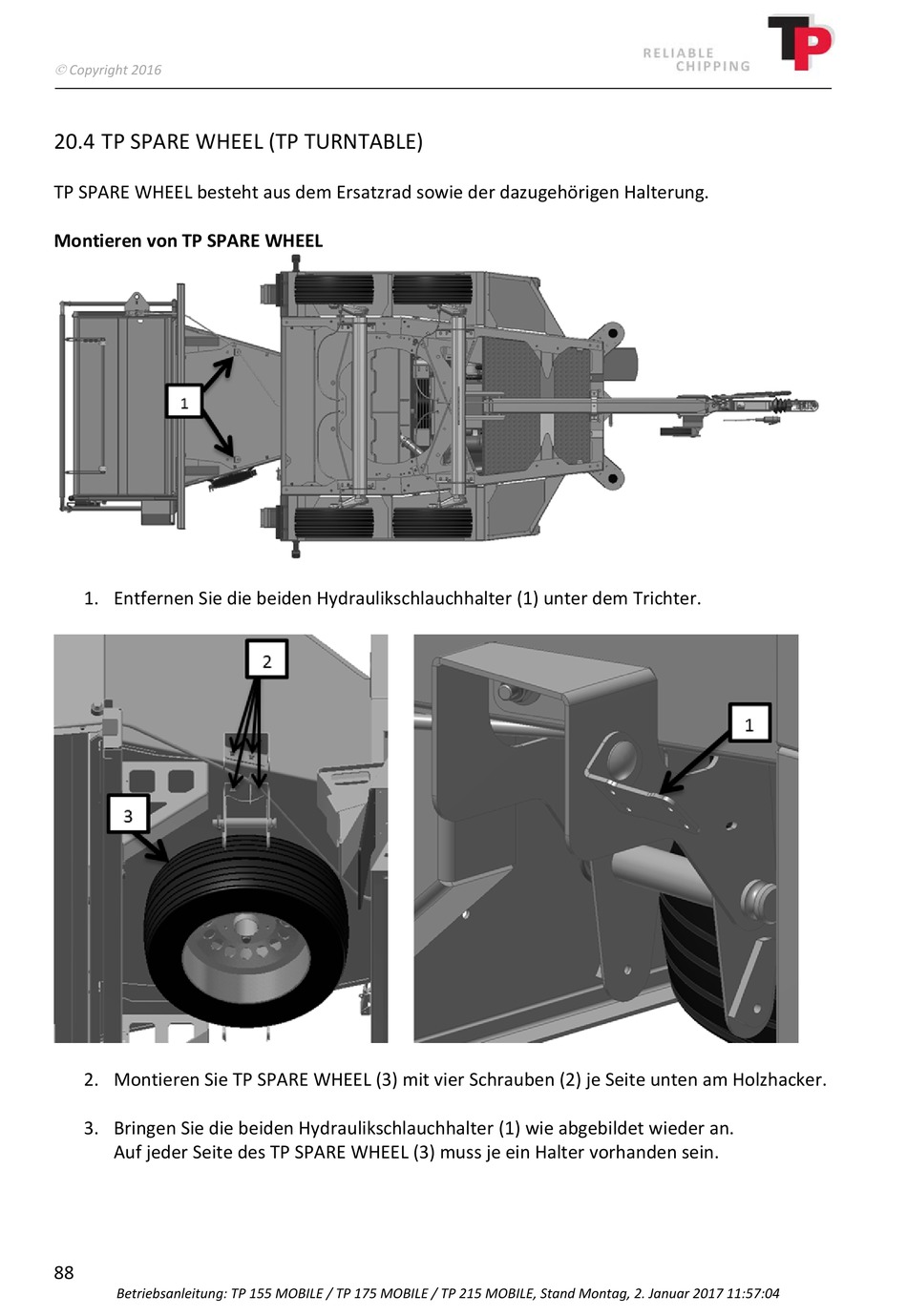

20.4 TP SPARE WHEEL (TP TURNTABLE)
TP SPARE WHEEL besteht aus dem Ersatzrad sowie der dazugehörigen Halterung.
Montieren von TP SPARE WHEEL
1. Entfernen Sie die beiden Hydraulikschlauchhalter (1) unter dem Trichter.
2. Montieren Sie TP SPARE WHEEL (3) mit vier Schrauben (2) je Seite unten am Holzhacker.
3. Bringen Sie die beiden Hydraulikschlauchhalter (1) wie abgebildet wieder an.
Auf jeder Seite des TP SPARE WHEEL (3) muss je ein Halter vorhanden sein.
88
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand Montag, 2. Januar 2017 11:57:04
