Hinweis: Während des Betriebs des TP VARIO‐Auswurfrohrs dürfen sich keine Personen im
Auswurfbereich aufhalten. Gleichermaßen ist beim Absenken des TP VARIO‐Auswurfrohrs in die
Transportstellung besondere Vorsicht geboten, da das Ende des Auswurfrohrs bis auf Kopfhöhe
absinkt. Dies stellt eine potentielle Gefahrenquelle dar.

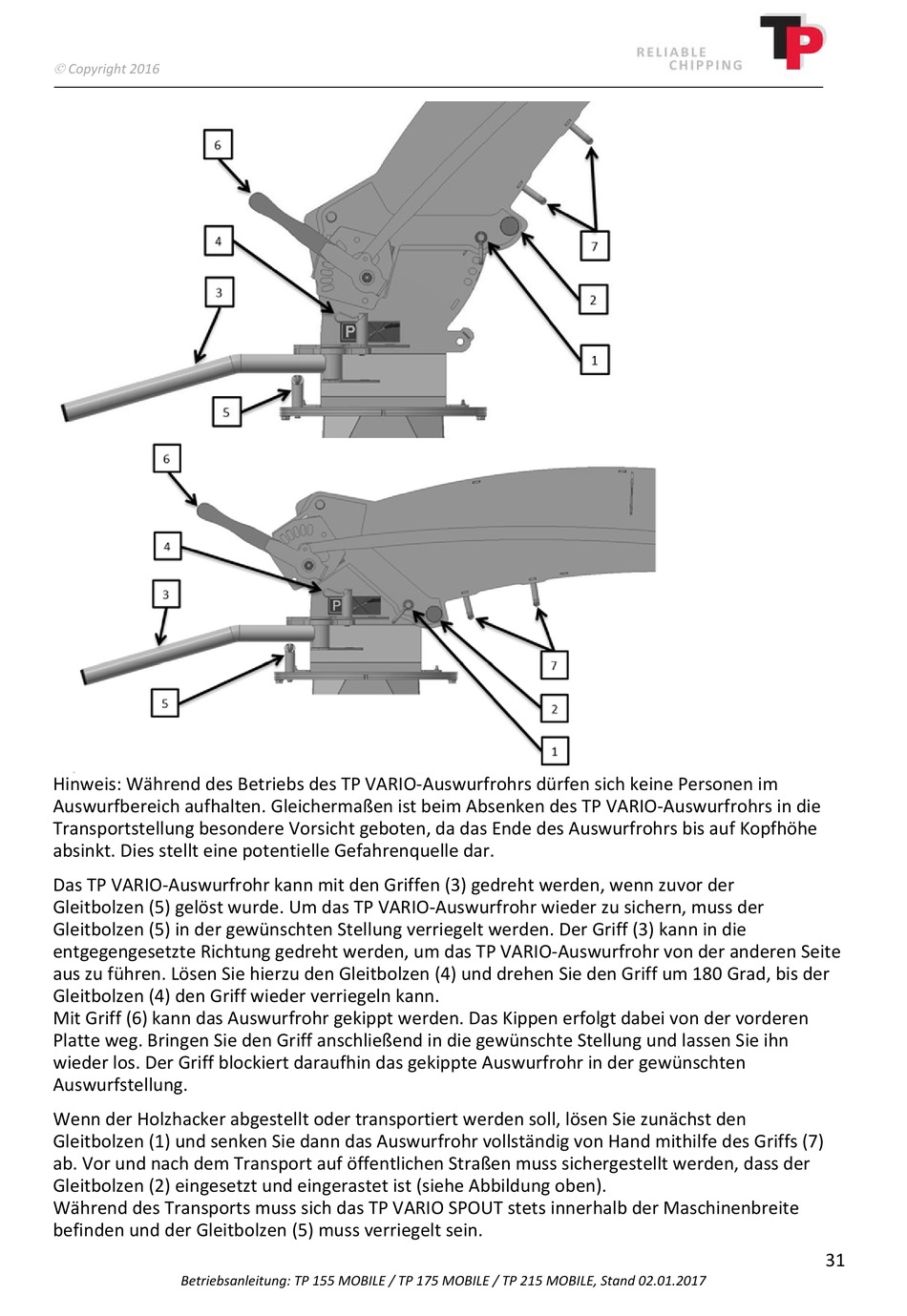

Das TP VARIO‐Auswurfrohr kann mit den Griffen (3) gedreht werden, wenn zuvor der
Gleitbolzen (5) gelöst wurde. Um das TP VARIO‐Auswurfrohr wieder zu sichern, muss der
Gleitbolzen (5) in der gewünschten Stellung verriegelt werden. Der Griff (3) kann in die
entgegengesetzte Richtung gedreht werden, um das TP VARIO‐Auswurfrohr von der anderen Seite
aus zu führen. Lösen Sie hierzu den Gleitbolzen (4) und drehen Sie den Griff um 180 Grad, bis der
Gleitbolzen (4) den Griff wieder verriegeln kann.
Mit Griff (6) kann das Auswurfrohr gekippt werden. Das Kippen erfolgt dabei von der vorderen
Platte weg. Bringen Sie den Griff anschließend in die gewünschte Stellung und lassen Sie ihn
wieder los. Der Griff blockiert daraufhin das gekippte Auswurfrohr in der gewünschten
Auswurfstellung.
Wenn der Holzhacker abgestellt oder transportiert werden soll, lösen Sie zunächst den
Gleitbolzen (1) und senken Sie dann das Auswurfrohr vollständig von Hand mithilfe des Griffs (7)
ab. Vor und nach dem Transport auf öffentlichen Straßen muss sichergestellt werden, dass der
Gleitbolzen (2) eingesetzt und eingerastet ist (siehe Abbildung oben).
Während des Transports muss sich das TP VARIO SPOUT stets innerhalb der Maschinenbreite
befinden und der Gleitbolzen (5) muss verriegelt sein.
