TP 155 MOBILE Betriebsanleitung Seite 87


Copyright 2016

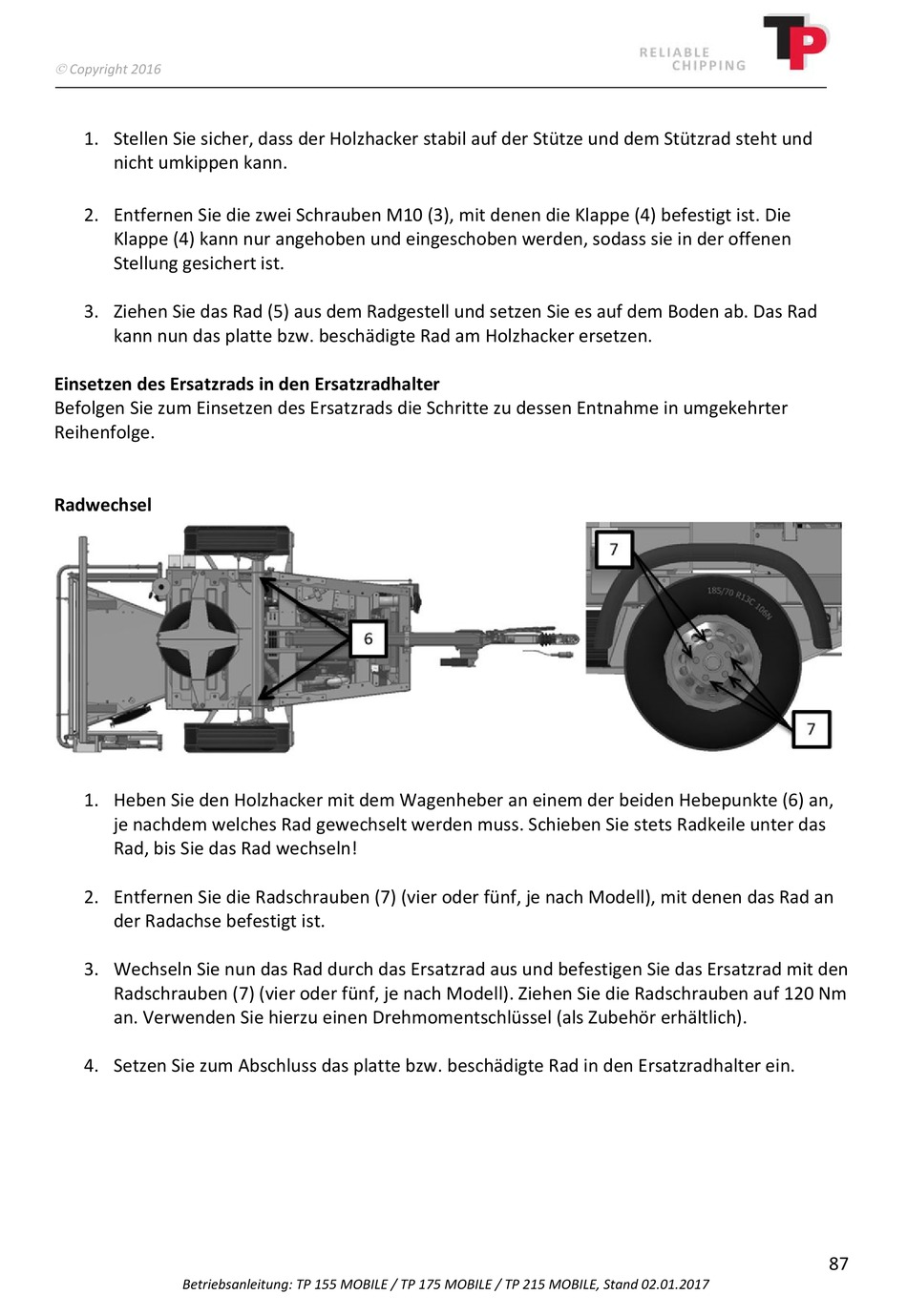

1. Stellen Sie sicher, dass der Holzhacker stabil auf der Stütze und dem Stützrad steht und
nicht umkippen kann.
2. Entfernen Sie die zwei Schrauben M10 (3), mit denen die Klappe (4) befestigt ist. Die
Klappe (4) kann nur angehoben und eingeschoben werden, sodass sie in der offenen
Stellung gesichert ist.
3. Ziehen Sie das Rad (5) aus dem Radgestell und setzen Sie es auf dem Boden ab. Das Rad
kann nun das platte bzw. beschädigte Rad am Holzhacker ersetzen.
Einsetzen des Ersatzrads in den Ersatzradhalter
Befolgen Sie zum Einsetzen des Ersatzrads die Schritte zu dessen Entnahme in umgekehrter
Reihenfolge.
Radwechsel
1. Heben Sie den Holzhacker mit dem Wagenheber an einem der beiden Hebepunkte (6) an,
je nachdem welches Rad gewechselt werden muss. Schieben Sie stets Radkeile unter das
Rad, bis Sie das Rad wechseln!
2. Entfernen Sie die Radschrauben (7) (vier oder fünf, je nach Modell), mit denen das Rad an
der Radachse befestigt ist.
3. Wechseln Sie nun das Rad durch das Ersatzrad aus und befestigen Sie das Ersatzrad mit den
Radschrauben (7) (vier oder fünf, je nach Modell). Ziehen Sie die Radschrauben auf 120 Nm
an. Verwenden Sie hierzu einen Drehmomentschlüssel (als Zubehör erhältlich).
4. Setzen Sie zum Abschluss das platte bzw. beschädigte Rad in den Ersatzradhalter ein.
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand 02.01.2017
87
