TP 155 MOBILE Betriebsanleitung Seite 42


Copyright 2016

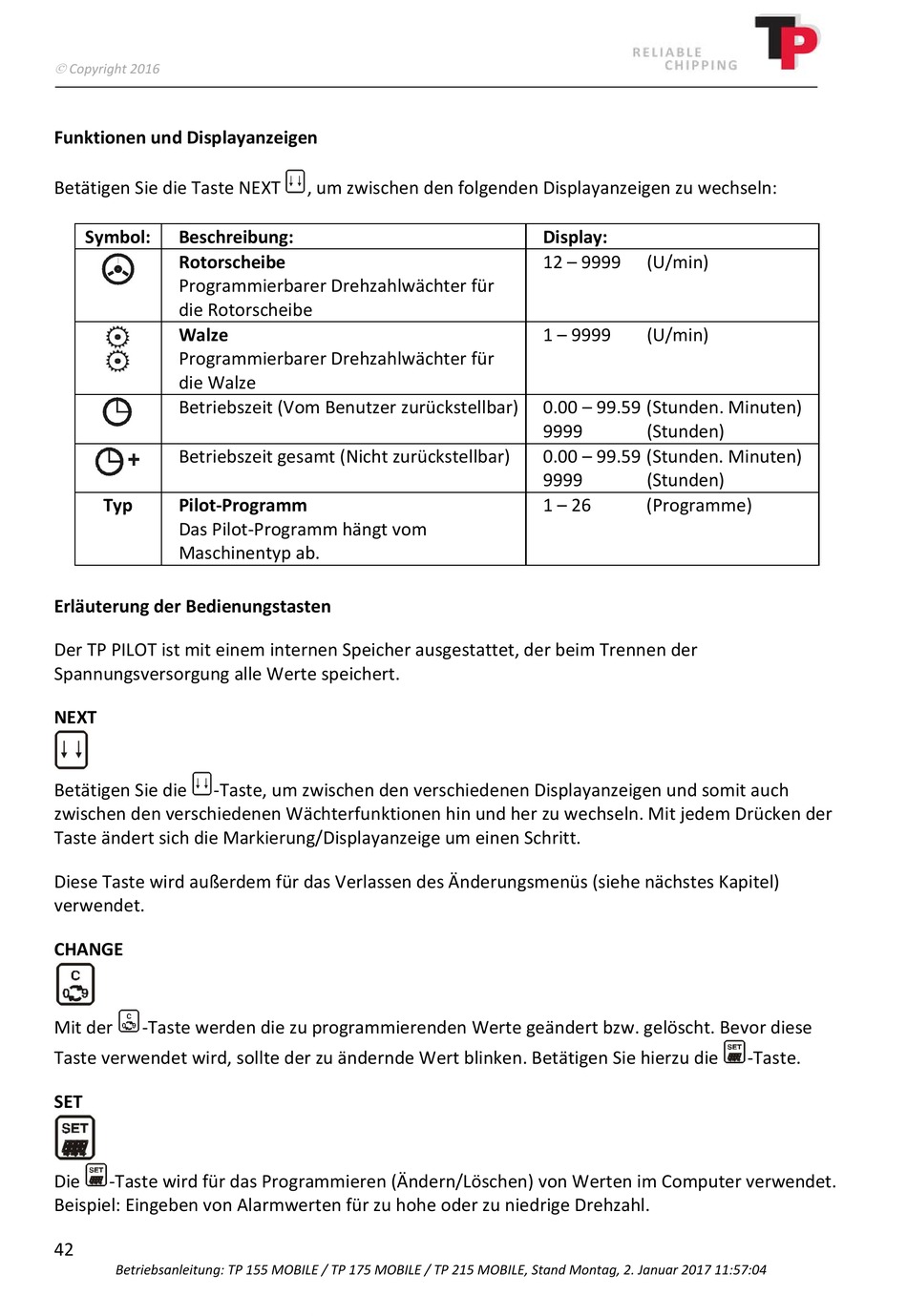

Funktionen und Displayanzeigen
Betätigen Sie die Taste NEXT
Symbol: Beschreibung:
Rotorscheibe
Programmierbarer Drehzahlwächter für
die Rotorscheibe
Walze
Programmierbarer Drehzahlwächter für
die Walze
Betriebszeit (Vom Benutzer zurückstellbar)
Betriebszeit gesamt (Nicht zurückstellbar)
Typ Pilot‐Programm
Das Pilot‐Programm hängt vom
Maschinentyp ab.
Erläuterung der Bedienungstasten
Der TP PILOT ist mit einem internen Speicher ausgestattet, der beim Trennen der
Spannungsversorgung alle Werte speichert.
NEXT
Betätigen Sie die ‐Taste, um zwischen den verschiedenen Displayanzeigen und somit auch
zwischen den verschiedenen Wächterfunktionen hin und her zu wechseln. Mit jedem Drücken der
Taste ändert sich die Markierung/Displayanzeige um einen Schritt.
Diese Taste wird außerdem für das Verlassen des Änderungsmenüs (siehe nächstes Kapitel)
verwendet.
CHANGE
Mit der ‐Taste werden die zu programmierenden Werte geändert bzw. gelöscht. Bevor diese
Taste verwendet wird, sollte der zu ändernde Wert blinken. Betätigen Sie hierzu die
SET
Die ‐Taste wird für das Programmieren (Ändern/Löschen) von Werten im Computer verwendet.
Beispiel: Eingeben von Alarmwerten für zu hohe oder zu niedrige Drehzahl.
42
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand Montag, 2. Januar 2017 11:57:04
, um zwischen den folgenden Displayanzeigen zu wechseln:
Display:
12 – 9999
1 – 9999
0.00 – 99.59 (Stunden. Minuten)
9999
0.00 – 99.59 (Stunden. Minuten)
9999
1 – 26
(U/min)
(U/min)
(Stunden)
(Stunden)
(Programme)
‐Taste.
