14 Hydrauliksystem
14.1 Ersetzen der Hydraulikschläuche
Gerissene Hydraulikschläuche müssen ersetzt werden. Alle TP‐Hydraulikschläuche sind am
Anschlussstück mit der Teilenummer bedruckt. Über diese Teilenummer können die
Hydraulikschläuche identifiziert werden.
Die Hydraulikschläuche dürfen stets nur mit Original‐TP‐Schläuche ersetzt werden.

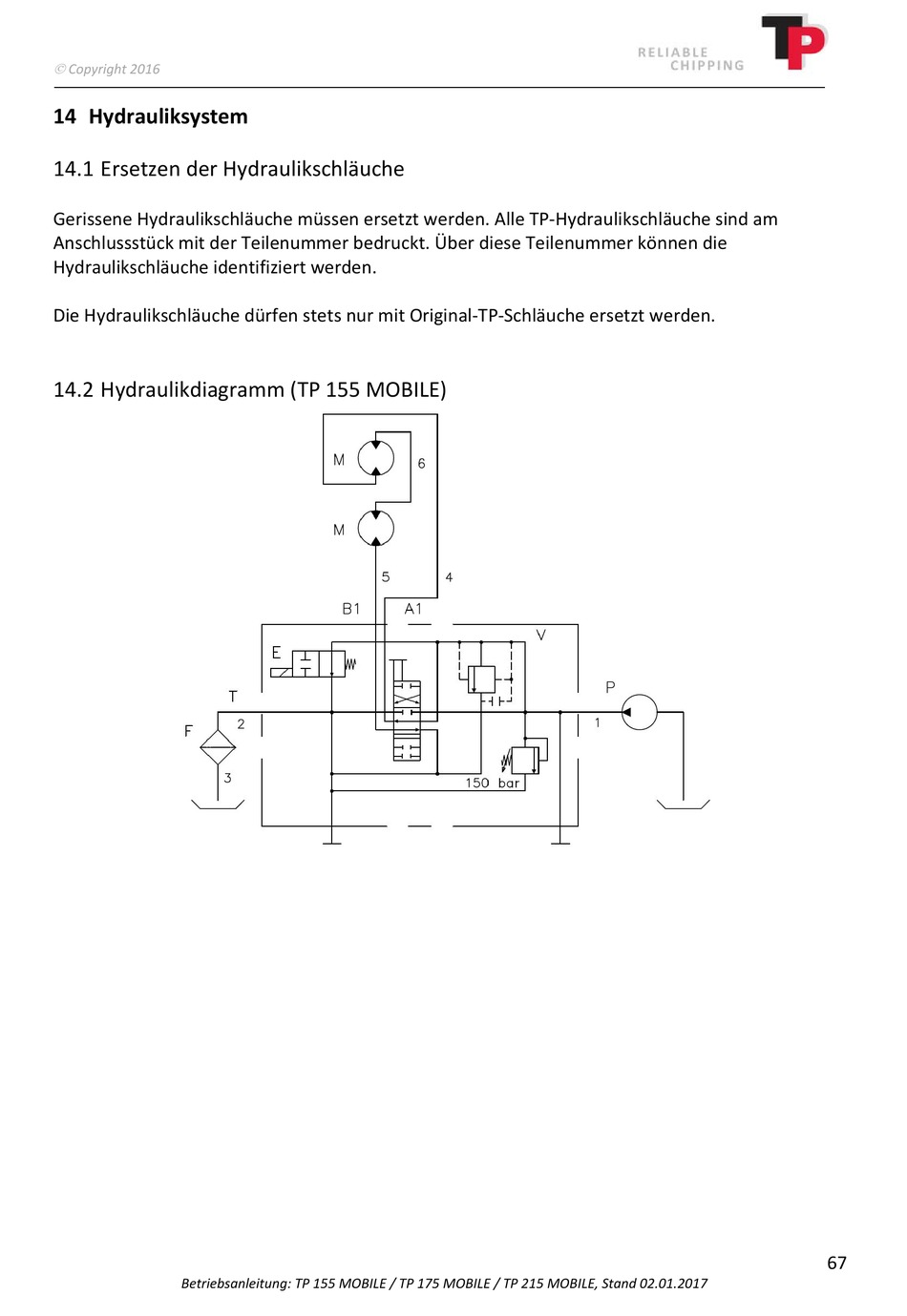

14.2 Hydraulikdiagramm (TP 155 MOBILE)
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand 02.01.2017
67
