Gegenschneide - TP 155 MOBILE Betriebsanleitung


Copyright 2016

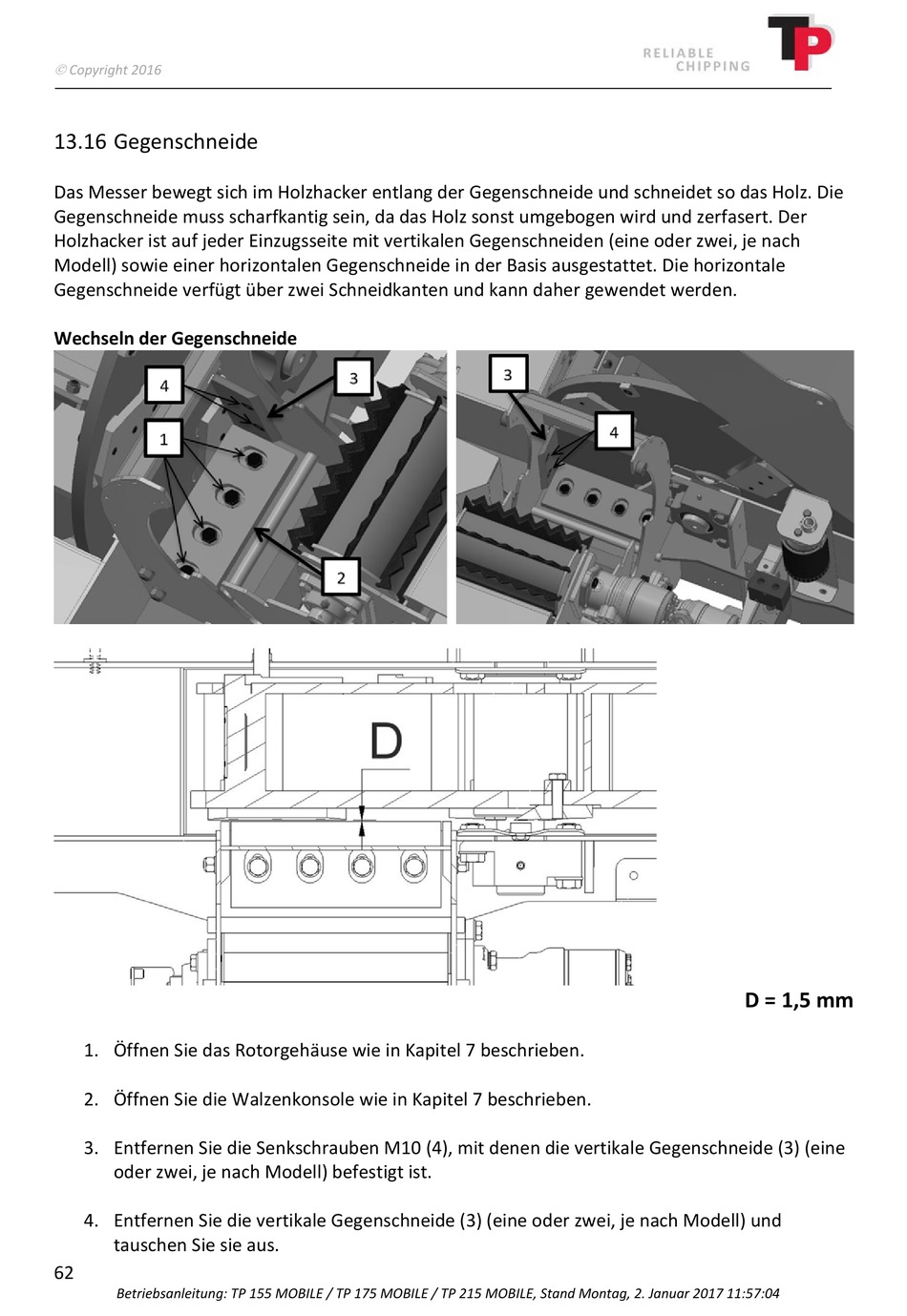

13.16 Gegenschneide
Das Messer bewegt sich im Holzhacker entlang der Gegenschneide und schneidet so das Holz. Die
Gegenschneide muss scharfkantig sein, da das Holz sonst umgebogen wird und zerfasert. Der
Holzhacker ist auf jeder Einzugsseite mit vertikalen Gegenschneiden (eine oder zwei, je nach
Modell) sowie einer horizontalen Gegenschneide in der Basis ausgestattet. Die horizontale
Gegenschneide verfügt über zwei Schneidkanten und kann daher gewendet werden.
Wechseln der Gegenschneide
1. Öffnen Sie das Rotorgehäuse wie in Kapitel 7 beschrieben.
2. Öffnen Sie die Walzenkonsole wie in Kapitel 7 beschrieben.
3. Entfernen Sie die Senkschrauben M10 (4), mit denen die vertikale Gegenschneide (3) (eine
oder zwei, je nach Modell) befestigt ist.
4. Entfernen Sie die vertikale Gegenschneide (3) (eine oder zwei, je nach Modell) und
tauschen Sie sie aus.
62
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand Montag, 2. Januar 2017 11:57:04
D = 1,5 mm
