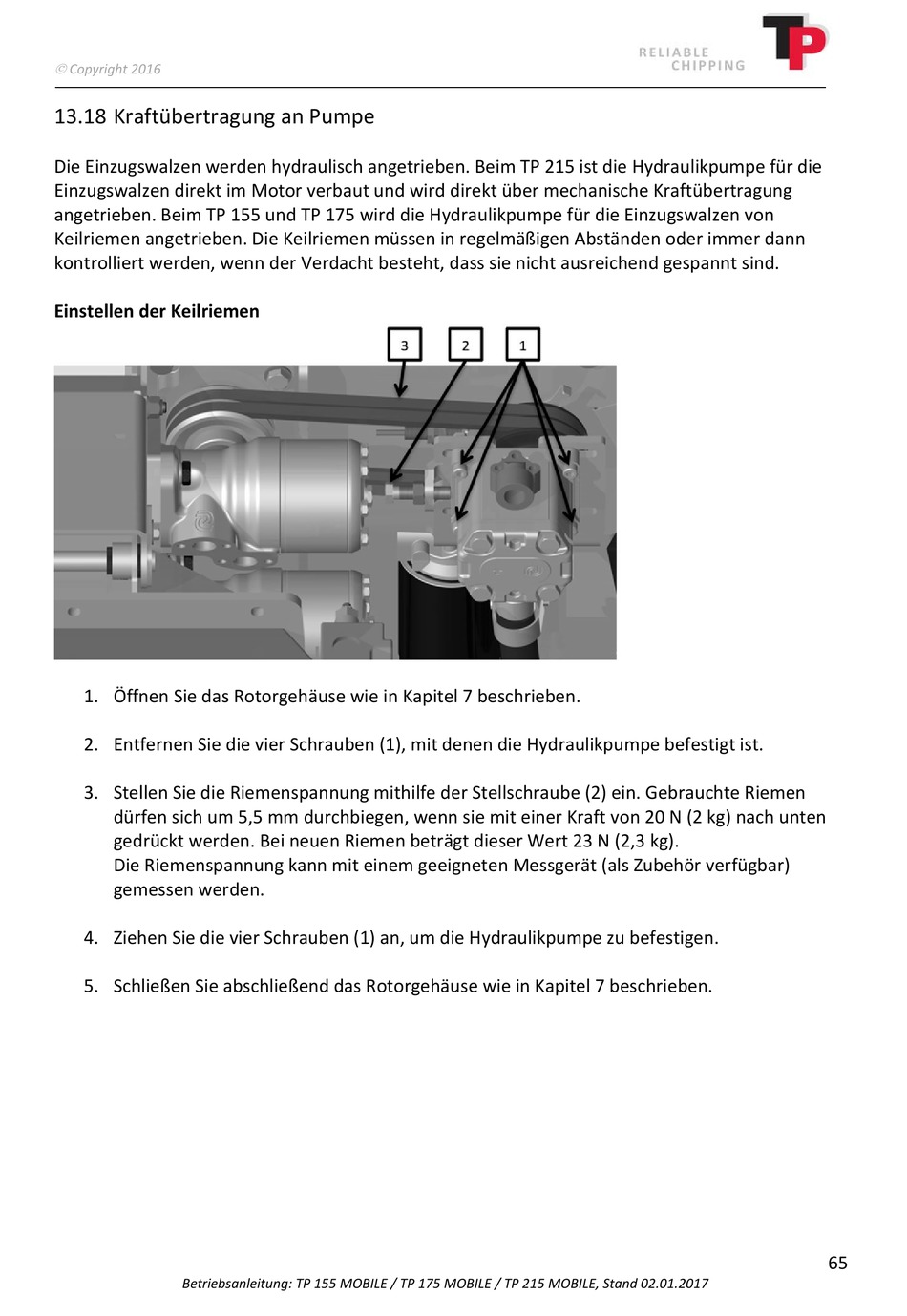

13.18 Kraftübertragung an Pumpe
Die Einzugswalzen werden hydraulisch angetrieben. Beim TP 215 ist die Hydraulikpumpe für die
Einzugswalzen direkt im Motor verbaut und wird direkt über mechanische Kraftübertragung
angetrieben. Beim TP 155 und TP 175 wird die Hydraulikpumpe für die Einzugswalzen von
Keilriemen angetrieben. Die Keilriemen müssen in regelmäßigen Abständen oder immer dann
kontrolliert werden, wenn der Verdacht besteht, dass sie nicht ausreichend gespannt sind.
Einstellen der Keilriemen
1. Öffnen Sie das Rotorgehäuse wie in Kapitel 7 beschrieben.
2. Entfernen Sie die vier Schrauben (1), mit denen die Hydraulikpumpe befestigt ist.
3. Stellen Sie die Riemenspannung mithilfe der Stellschraube (2) ein. Gebrauchte Riemen
dürfen sich um 5,5 mm durchbiegen, wenn sie mit einer Kraft von 20 N (2 kg) nach unten
gedrückt werden. Bei neuen Riemen beträgt dieser Wert 23 N (2,3 kg).
Die Riemenspannung kann mit einem geeigneten Messgerät (als Zubehör verfügbar)
gemessen werden.
4. Ziehen Sie die vier Schrauben (1) an, um die Hydraulikpumpe zu befestigen.
5. Schließen Sie abschließend das Rotorgehäuse wie in Kapitel 7 beschrieben.
