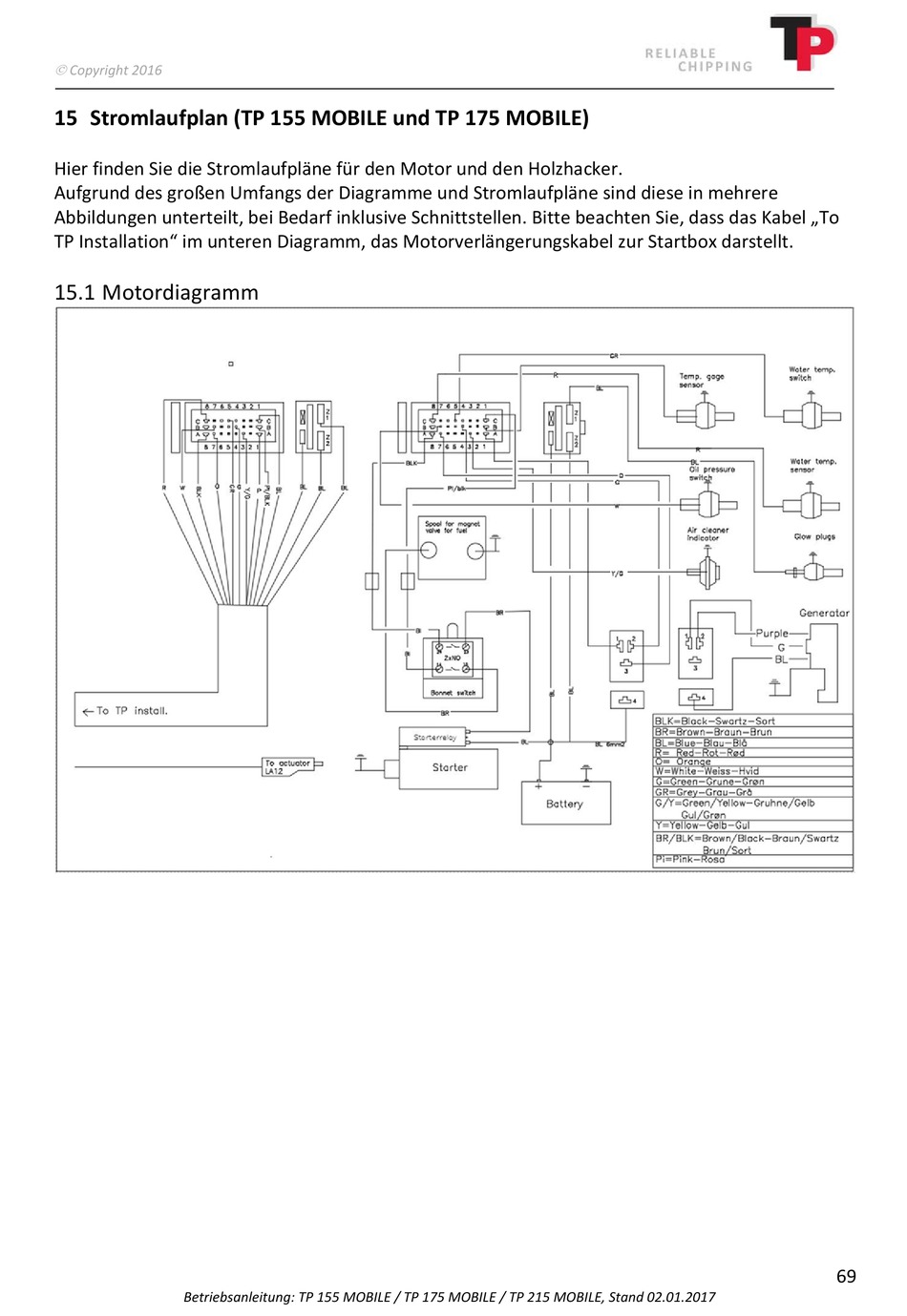

15 Stromlaufplan (TP 155 MOBILE und TP 175 MOBILE)
Hier finden Sie die Stromlaufpläne für den Motor und den Holzhacker.
Aufgrund des großen Umfangs der Diagramme und Stromlaufpläne sind diese in mehrere
Abbildungen unterteilt, bei Bedarf inklusive Schnittstellen. Bitte beachten Sie, dass das Kabel „To
TP Installation" im unteren Diagramm, das Motorverlängerungskabel zur Startbox darstellt.
15.1 Motordiagramm
Betriebsanleitung: TP 155 MOBILE / TP 175 MOBILE / TP 215 MOBILE, Stand 02.01.2017
69
