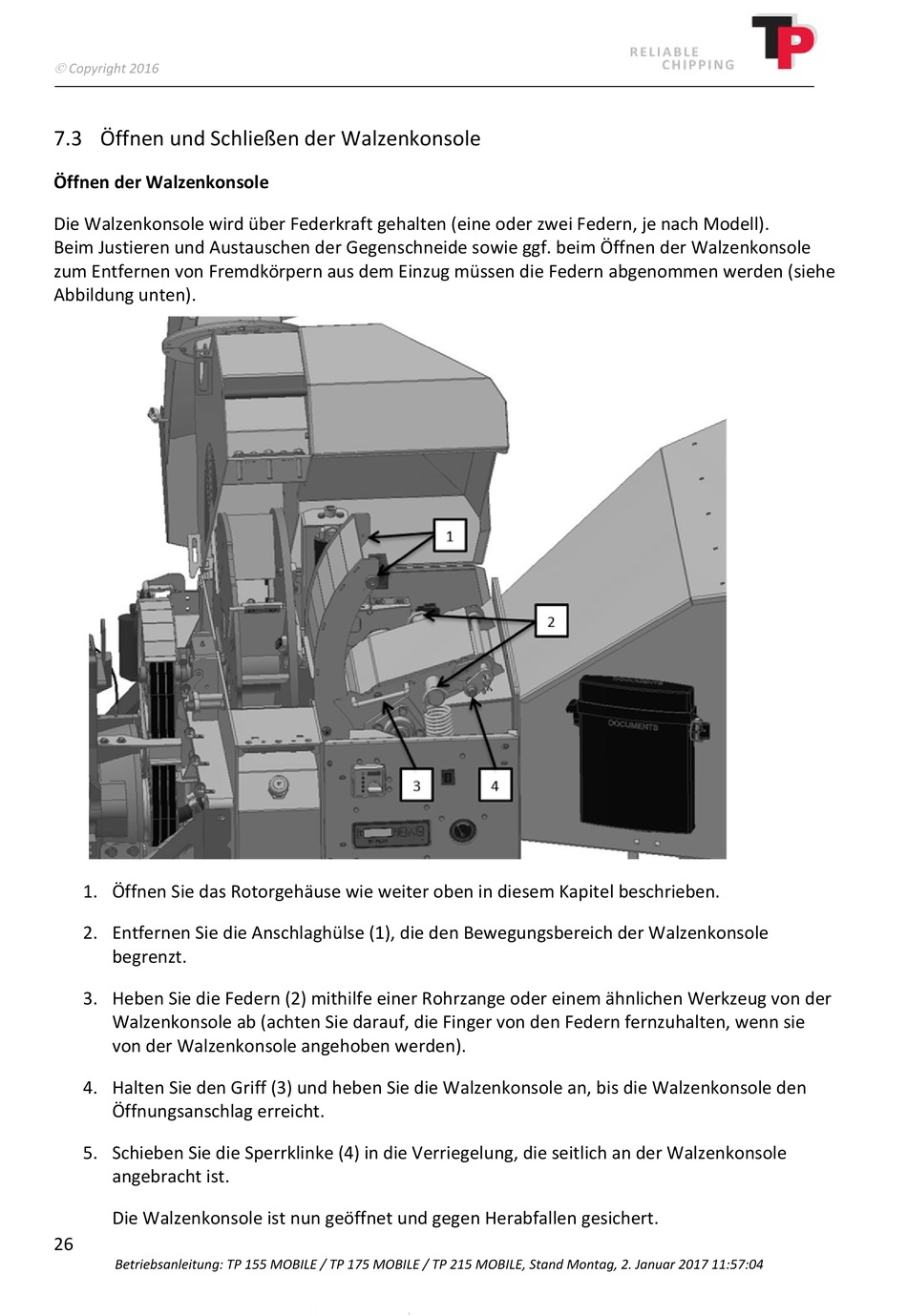

7.3 Öffnen und Schließen der Walzenkonsole
Öffnen der Walzenkonsole
Die Walzenkonsole wird über Federkraft gehalten (eine oder zwei Federn, je nach Modell).
Beim Justieren und Austauschen der Gegenschneide sowie ggf. beim Öffnen der Walzenkonsole
zum Entfernen von Fremdkörpern aus dem Einzug müssen die Federn abgenommen werden (siehe
Abbildung unten).
1. Öffnen Sie das Rotorgehäuse wie weiter oben in diesem Kapitel beschrieben.
2. Entfernen Sie die Anschlaghülse (1), die den Bewegungsbereich der Walzenkonsole
begrenzt.
3. Heben Sie die Federn (2) mithilfe einer Rohrzange oder einem ähnlichen Werkzeug von der
Walzenkonsole ab (achten Sie darauf, die Finger von den Federn fernzuhalten, wenn sie
von der Walzenkonsole angehoben werden).
4. Halten Sie den Griff (3) und heben Sie die Walzenkonsole an, bis die Walzenkonsole den
Öffnungsanschlag erreicht.
5. Schieben Sie die Sperrklinke (4) in die Verriegelung, die seitlich an der Walzenkonsole
angebracht ist.
Die Walzenkonsole ist nun geöffnet und gegen Herabfallen gesichert.
