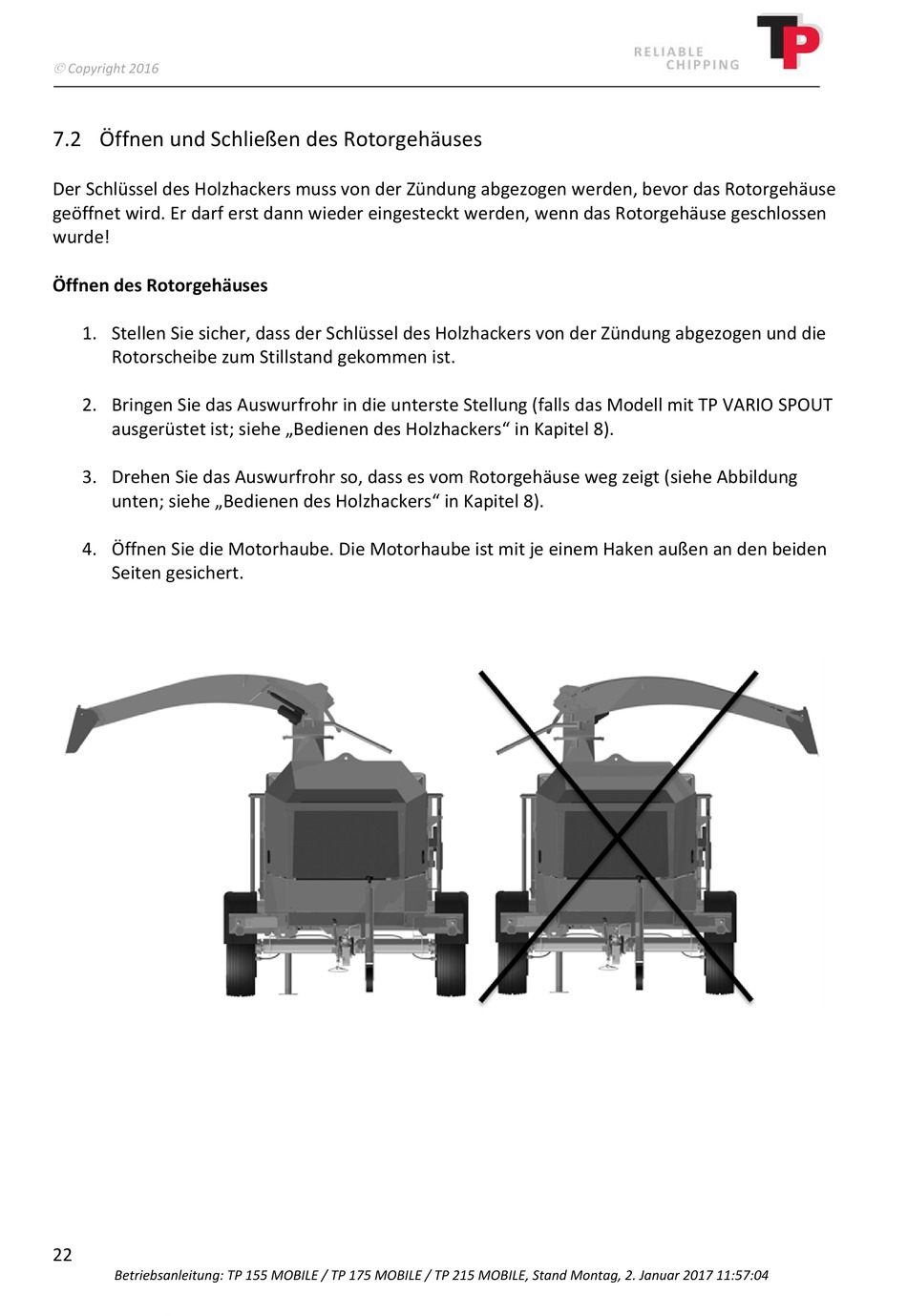

7.2 Öffnen und Schließen des Rotorgehäuses
Der Schlüssel des Holzhackers muss von der Zündung abgezogen werden, bevor das Rotorgehäuse
geöffnet wird. Er darf erst dann wieder eingesteckt werden, wenn das Rotorgehäuse geschlossen
wurde!
Öffnen des Rotorgehäuses
1. Stellen Sie sicher, dass der Schlüssel des Holzhackers von der Zündung abgezogen und die
Rotorscheibe zum Stillstand gekommen ist.
2. Bringen Sie das Auswurfrohr in die unterste Stellung (falls das Modell mit TP VARIO SPOUT
ausgerüstet ist; siehe „Bedienen des Holzhackers" in Kapitel 8).
3. Drehen Sie das Auswurfrohr so, dass es vom Rotorgehäuse weg zeigt (siehe Abbildung
unten; siehe „Bedienen des Holzhackers" in Kapitel 8).
4. Öffnen Sie die Motorhaube. Die Motorhaube ist mit je einem Haken außen an den beiden
Seiten gesichert.
