m o N T a G e
v o r b e r e i T u N G d e S r a H m e N S
W i c H T i G :
In den folgenden Abschnitten zur Vorbereitung des Rahmens werden permanente und nicht rückgängig machbare Veränderun-
gen an Ihrem Rahmen beschrieben, die mechanische Fachkenntnisse und Spezialwerkzeuge erfordern. Es wird empfohlen, diese
Arbeiten von einem Zweiradmechaniker durchführen zu lassen. Wenn Sie diese Arbeiten selbst ausführen möchten, müssen Sie
diese Anleitung lesen und verstehen und über Erfahrung im Umgang mit den benötigten Werkzeugen verfügen, bevor Sie mit der
Arbeit am Rahmen beginnen. Außerdem müssen Sie einen Augenschutz tragen, bis Sie alle Schritte in dieser Anleitung abge-
schlossen haben.
v o r b e r e i T u N G d e S r a H m e N S - T e i L 1
Nachdem Sie überprüft haben, dass die ISCG-Aufnahmen an Ihrem Rahmen mit dem HammerSchmidt-System kompatibel sind,
müssen Sie prüfen, ob die Kanten des Tretlagergehäuses und die ISCG-Montageflächen parallel und plan sind. Dies ist unbedingt
erforderlich, da ein Teil des HammerSchmidt-Mechanismus auf dem Tretlagergehäuse und der andere Teil auf den ISCG-Aufnah-
men sitzt. Beim Zusammenfügen müssen die inneren Teile des HammerSchmidt-Systems exakt ausgerichtet werden, damit sie ord-
nungsgemäß ineinander fassen und funktionieren. Und jetzt fangen wir an:
Stellen Sie sicher, dass die Gewinde des Tretlagergehäuses sauber und nicht beschädigt sind. Sie müssen frei von Lack und
Schmutz sein. Lassen Sie die Gewinde des Tretlagergehäuses von Ihrem Fahrradhändler nachschneiden, um eine optimale Mon-
tage zu gewährleisten.

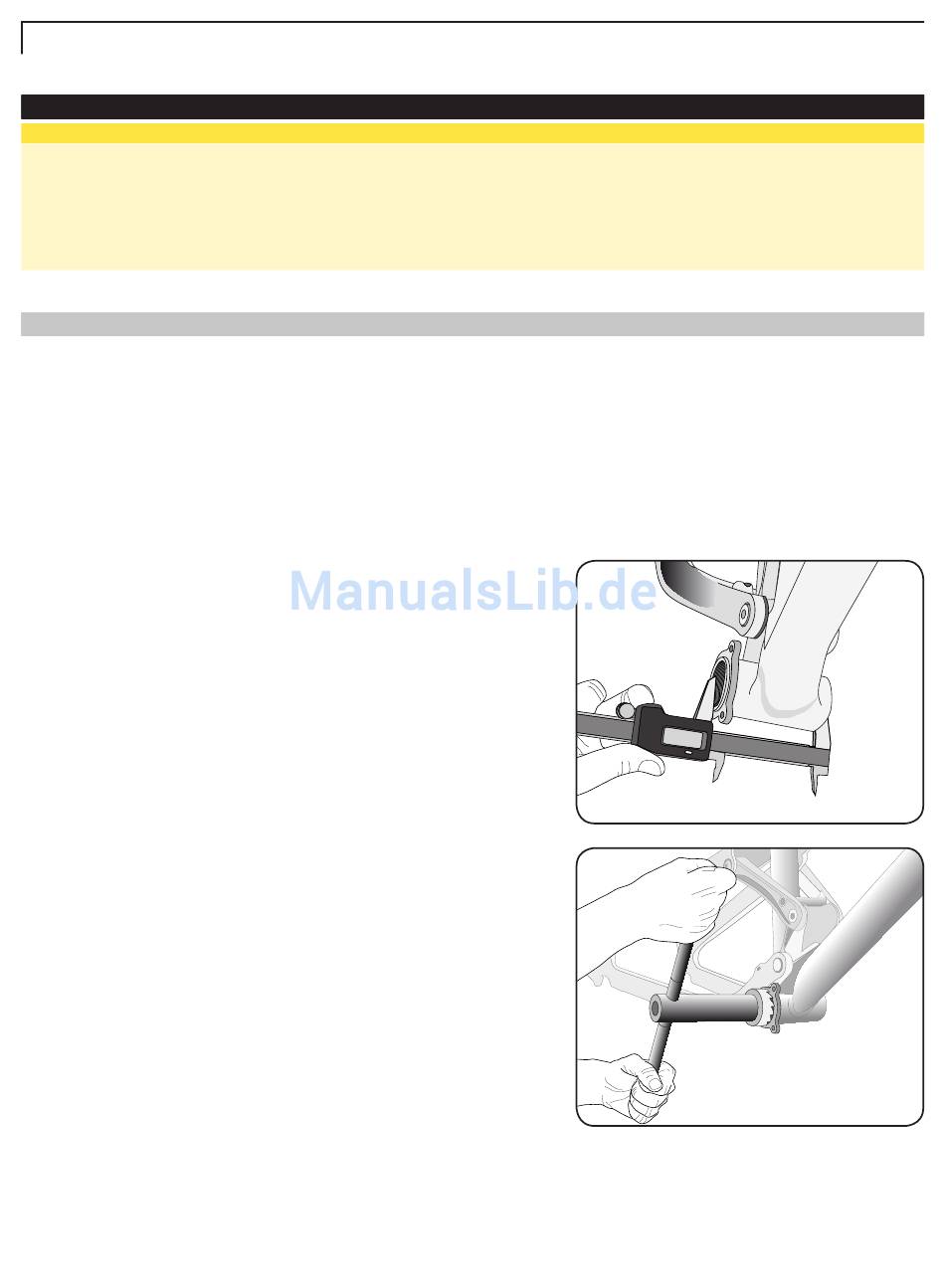

Schritt 1:
Vermessen Sie das Tretlagergehäuse mit einem digitalen Mess-
schieber. Die Breite muss 68, 73 oder 83 mm (+0,3 / -0,2 mm)
betragen.
Schritt 2:
Fräsen Sie das Tretlagergehäuse plan. Dies schafft eine flache
Oberfläche für den ISCG-Fräser, der im nächsten Schritt zum Ein-
satz kommt. Beachten Sie beim Fräsen des Tretlagergehäuses die
Toleranzen. Wenn die Breite des Tretlagergehäuses die maximale
Toleranz (+0,3 mm) übersteigt, müssen Sie es entsprechend abfrä-
68, 73 oder 83 mm
sen. Fräsen Sie es allerdings nicht schmaler als die Mindesttole-
ranz (-0,2 mm). Befolgen Sie die Herstelleranweisungen zur Ver-
wendung Ihres Tretlagerfräsers.
