S E R V I C E A N D E R T R A G T E L L E R - B A U G R U P P E - SRAM HammerSchmidt Technisches Handbuch

T e c H N i S c H e r S e r v i c e

S e r v i c e a N d e r T r a G T e L L e r - b a u G r u P P e

für den Service benötigen Sie folgende Teile und Werkzeuge:
• Augenschutz
• Handschuhe
• 2, 2,5 und 4 mm Innensechskantschlüssel

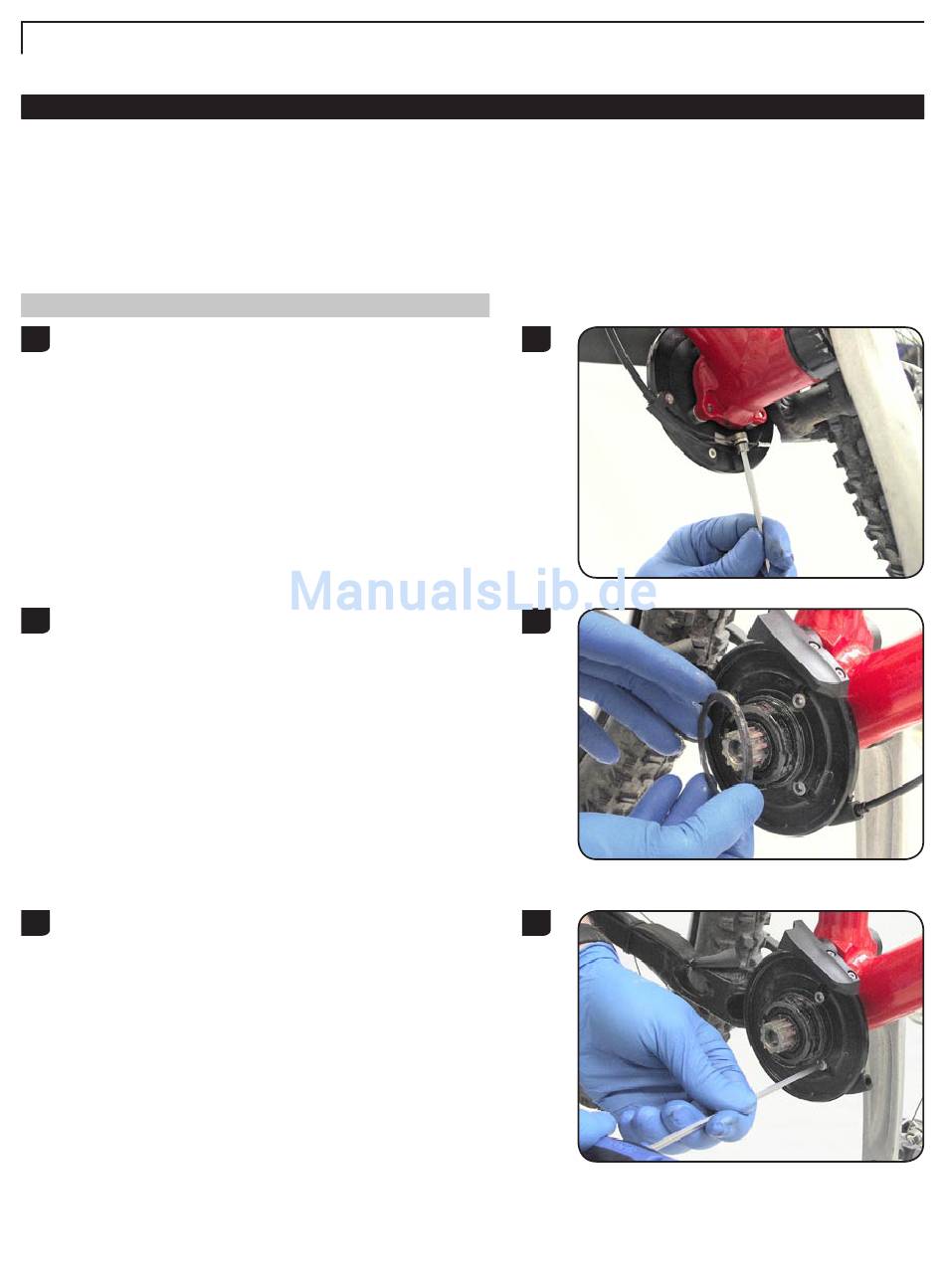

T r a G T e L L e r - b a u G r u P P e a b b a u e N
Schalten Sie durch Betätigen des kleinen Schalthebels in den
1
Overdrive-Modus. Benutzen Sie einen 4 mm Innensechskant-
schlüssel und öffnen Sie die Schaltzug-Befestigungsschraube,
um den Schaltzug zu entfernen. Nehmen Sie die Seilhülle aus
dem Zuganschlag.
Wenn Sie ISCG 03 Aufnahmen haben, entfernen Sie die Dich-
2
tung der Tragteller-Baugruppe, um Zugriff zu den Befesti-
gungsschrauben der Tragteller-Baugruppe zu erhalten.
Benutzen Sie einen 4 mm Innensechskantschlüssel und entfer-
3
nen Sie die drei Befestigungsschrauben. Nehmen Sie die Trag-
teller-Baugruppe vom Rad.
34
• Kleiner Haken / Picknadel
• Saubere Lappen (fusselfrei)
Copyright © SRAM 2009, LLC · HammerSchmidt Technisches Handbuch
• HammerSchmidt Schmier-Set*
• Kleine Fettbürste (optional)
* Verwenden Sie, falls nicht anders vermerkt, ausschließlich das HammerSchmidt
Schmier-Set. Bei Verwendung anderer Schmiermittel erlischt die Garantie.
1
2
3
