SRAM HammerSchmidt Technisches Handbuch Seite 13

m o N T a G e

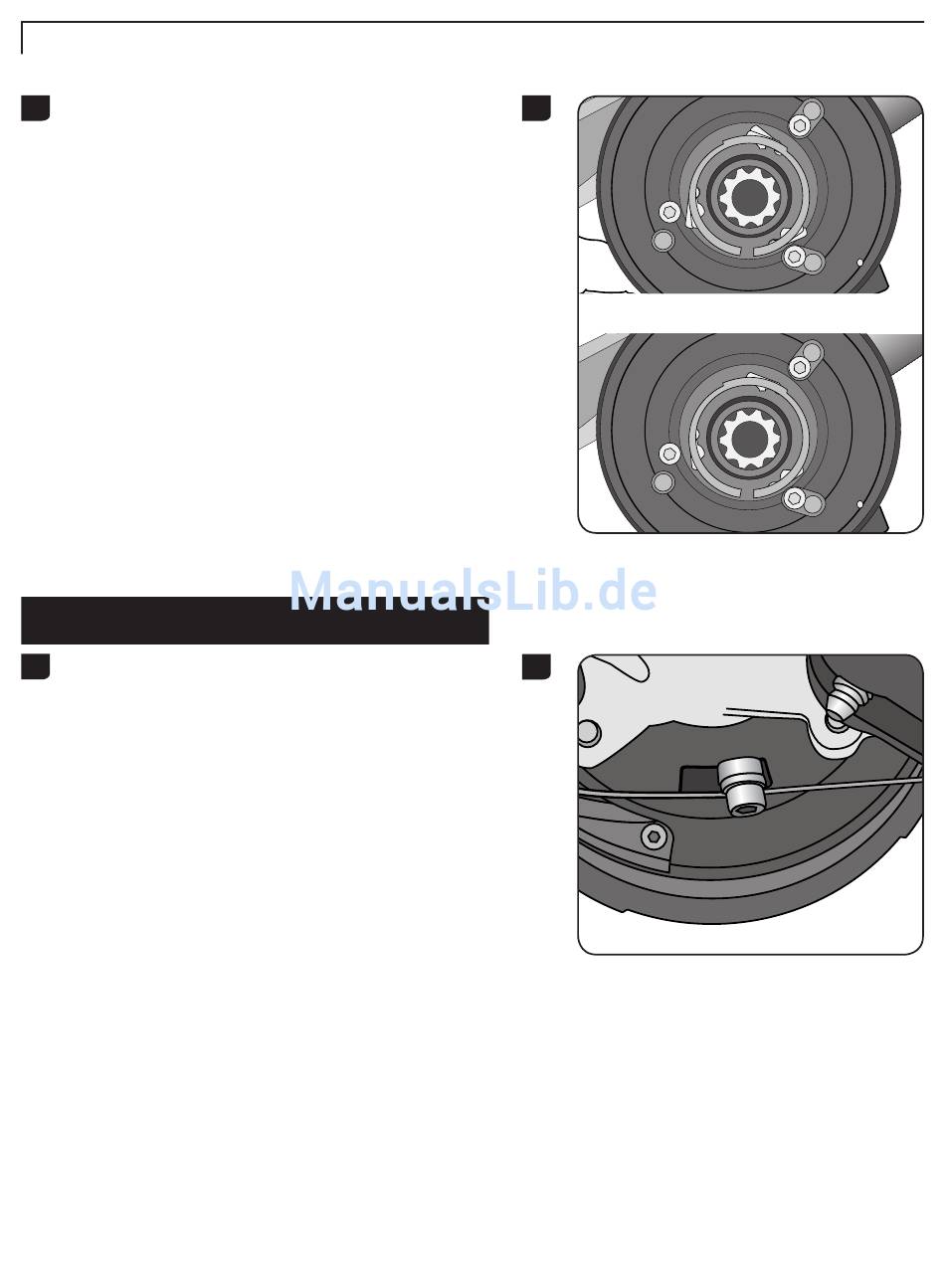

Sie können die ordnungsgemäße Montage der Tragteller-Bau-
9
gruppe prüfen, indem Sie die Befestigungsschraube auf der
Tragteller-Baugruppe im Dichtscheiben-Fenster vor und zurück
schieben. Sie sollten sehen, wie die Sperrklinken in der Trag-
teller-Baugruppe sich zum Eingreifen ausfahren und zum Lö-
sen einfahren. Das Stellglied darf nicht festgehen. Wenn Sie
die Gummidichtung von der Vorderseite der Tragteller-Bau-
gruppe abgenommen haben, schieben Sie die Befestigungs-
schraube zurück, sodass die Sperrklinken eingefahren sind,
und montieren Sie die Gummidichtung mit den Lippen nach un-
ten. Stellen Sie sicher, dass die Dichtung gut sitzt und prüfen
Sie erneut, dass die Sperrklinken sich störungsfrei aus- und
einfahren lassen.
H a m m e r S c H m i d T - S c H a L T H e b e L
v o r N m o N T i e r e N
10
Montieren Sie Ihren HammerSchmidt-Schalthebel an der ge-
wünschten Position auf dem Lenker. Verwenden Sie einen 5-mm-In-
nensechskantschlüssel, um die Klemmschraube des Schalthebels
festzuziehen. Ziehen Sie sie mit 2,5 bis 4 N·m fest.
Drehen Sie den Schaltzug-Einsteller bis zum Anschlag im Uhrzei-
gersinn, und drehen Sie ihn dann eine Umdrehung gegen den Uhr-
zeigersinn zurück.
Messen Sie die erforderliche Länge der Außenhülle vom Schalthe-
bel bis zum Zuganschlag auf der Tragteller-Baugruppe. Schneiden
Sie die Außenhülle mit dem Bowdenzugschneider. Wie immer gilt:
zweimal messen, einmal schneiden!
Führen Sie den Zug durch die Außenhülle und führen Sie die Au-
ßenhülle vom Schalthebel zum Zuganschlag. Stellen Sie sicher,
dass die Außenhülle an der Tragteller-Baugruppe leicht gebogen ist
und ordnungsgemäß im Zuganschlag sitzt.
Betätigen Sie den kleineren (Freigabe-)Schalthebel, um sicherzustellen, dass der Zug vollständig entspannt ist. Lösen Sie die Zug-
befestigungsschraube, ziehen Sie den Schaltzug straff und befestigen Sie ihn am Stellglied. Stellen Sie sicher, dass der Zug in der
Kerbe der Befestigungsschraube sitzt. Halten Sie den Schaltzug weiterhin straff, und ziehen Sie die Befestigungsschraube mit ei-
nem 4-mm-Innensechskantschlüssel mit 2,2 N·m an. Schneiden Sie den Zug einige Zentimeter hinter der Befestigungsschraube ab
und bringen Sie eine Zughülse an.
Drehen Sie den HammerSchmidt-Zugeinsteller langsam gegen den Uhrzeigersinn, bis sich die Zugbefestigungsschraube langsam
bewegt, um den Zug zu straffen. Zwischen der Zugbefestigungsschraube und dem Rand des Dichtscheibenfensters sollte sich ein
kleiner Spalt befinden.
GEN.0000000001282 · Rev. A
