SRAM HammerSchmidt Technisches Handbuch Seite 25

T e c H N i S c H e r S e r v i c e

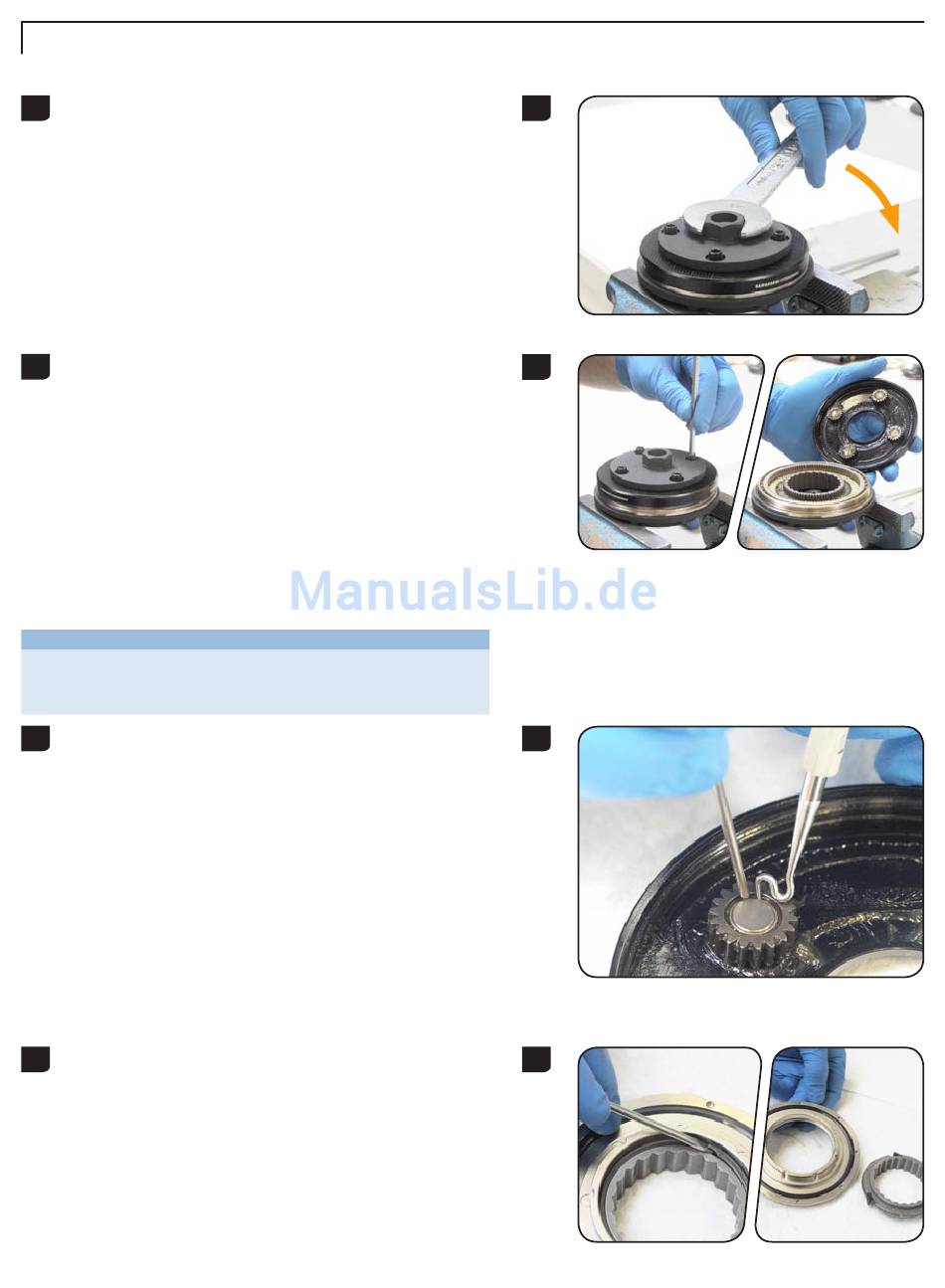

Der HammerSchmidt Antriebsmechanismus hat ein Linksge-
9
winde. Benutzen Sie einen 24 mm Sechskantschlüssel und dre-
hen Sie das Klemmwerkzeug im urzeigersinn, bis der obere
Teil des Antriebmechanismus frei kommt. Es ist möglicher-
weise viel Kraft nötig, um das System zu öffnen.
Benutzen Sie einen 5 mm Innensechskantschlüssel und entfer-
10
nen Sie die Passschraube und die Planetenmuttern. Nehmen
Sie das Klemmwerkzeug ab.
Planetenräder ausbauen
H i N W e i S :
HammerSchmidt Planetenrad-Sicherungsringe sind nicht wieder-
verwendbar. Fahren Sie mit der Zerlegung nicht fort, wenn Sie keine
neuen Sicherungsringe für den Zusammenbau zur Verfügung haben.
Schauen Sie nach den Sicherungsringen der Planetenräder
11
auf dem Planetenradträger. Möglicherweise müssen Sie etwas
Fett abwischen, um sie offen zu legen.
Benutzen Sie einen kleinen Schlitzschraubendreher und einen
kleinen Haken oder eine Pinzette und entfernen Sie den Ring,
indem Sie die beiden Enden des Sicherungsrings auseinander
drücken. Entfernen Sie alle vier Sicherungsringe. Werfen Sie
die benutzten Sicherungsringe weg. Nehmen Sie die Planeten-
räder vom Träger ab.
Sonnenrad ausbauen
Benutzen Sie einen kleinen Schlitzschraubendreher und he-
12
beln Sie den Sicherungsring vorsichtig vom Sonnenrad. Heben
Sie die Lagereinheit vom Sonnenrad.
GEN.0000000001282 · Rev. A
9
10
11
12
