SRAM HammerSchmidt Technisches Handbuch Seite 9

m o N T a G e
v o r b e r e i T u N G d e S r a H m e N S - T e i L 2
Und jetzt machen Sie sich bereit für den abschließenden und wichtigsten Vorbereitungsschritt:
Schritt 3:
Ersetzen Sie den Tretlagerfräser durch den geeigneten Truvativ
ISCG-Aufnahmefräser für die Größe Ihrer ISCG-Aufnahmen und
entfernen Sie alle distanzstücke vom fräser.

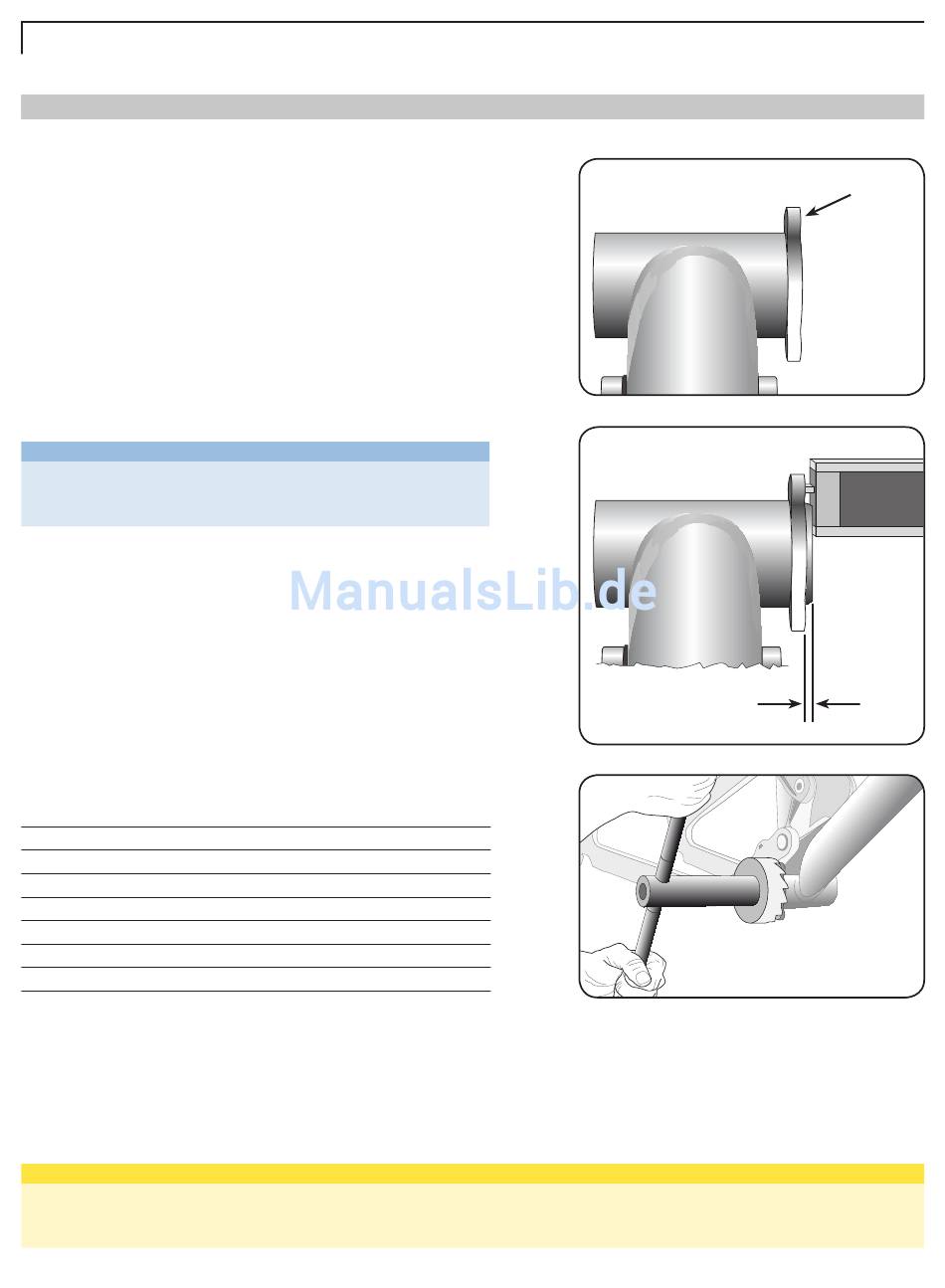

• Wenn Ihre ISCG-Aufnahmen flach auf dem Tretlagergehäuse auflie-
gen (ohne Versatz), fräsen Sie lediglich die Aufnahmen, um sicherzu-
stellen, dass sie parallel zur den Kantenflächen des Tretlagergehäu-
ses stehen. Fräsen Sie die ISCG-Aufnahmen wie vom Hersteller Ihres
Tretlagerfräsers empfohlen. Wenn der Fräser die Oberfläche jeder
Aufnahme nicht vollständig plan fräst, fügen Sie dem Fräswerkzeug
einen 0,5-mm-Distanzring hinzu, und fräsen Sie erneut. Wenn Sie mit
dem Fräsen fertig sind, stellen Sie sicher, dass die Oberfläche der
ISCG-Aufnahme plan sowie frei von Graten und Schmutz ist.
H i N W e i S :
Wenn Sie dem Fräser ein 0,5-mm-Distanzstück hinzugefügt haben,
besitzen Ihre Aufnahmen jetzt einen Versatz von 0,5 mm. Notieren
Sie sich diese Zahl für später
• Wenn Ihre ISCG-Aufnahmen zur Oberfläche des Tretlagergehäuses nach
innen versetzt sind, müssen Sie vor dem Fräsen diesen Versatz bestimmen,
um entsprechende Distanzstücke in den Fräser einzusetzen. Messen Sie
mit dem Tiefenmesser des Messschiebers die Tiefe aller drei Aufnahmen.
Notieren Sie sich die größte der drei Zahlen: dies ist der Versatz.
Suchen Sie in der folgenden Tabelle nach Ihrem Versatz und wählen Sie
das oder die mit dem Truvativ ISCG-Fräser gelieferten Distanzstücke. Der
Fräser wird mit Distanzstücken mit 0,5 mm, 1 mm und 2 mm Breite gelie-
fert (die Distanzstücke sind entsprechend markiert). Für 68-mm-Innenla-
ger darf die Gesamtbreite der Distanzstücke des Fräswerkzeugs 0,5 mm
nicht übersteigen. Für 73-mm- und 83-mm-Innenlager darf die Gesamt-
breite der Distanzstücke des Fräswerkzeugs 3,0 mm nicht übersteigen.
verSaTz (mm) erforderLicHe diSTaNzSTÜcke fÜr deN iScG-fräSer*
0.0 Keine
0.1 - 0.5 0.5 mm
0.6 - 1.0 1.0 mm
1.1 - 1.5 1.5 mm
1.6 - 2.0 2.0 mm
2.1 - 2.5 2.5 mm
2.6 - 3.0 3.0 mm
†
*Notieren Sie sich diese Zahl für später
† Maximaler Abstand für 73-mm- und 83-mm-Innenlager
Schritt 4:
Fräsen Sie die ISCG-Aufnahmen wie vom Hersteller Ihres Tretlagerfräsers empfohlen. Wenn der Fräser die Oberfläche jeder Auf-
nahme nicht vollständig plan fräst, fügen Sie dem Fräswerkzeug einen 0,5-mm-Distanzring hinzu, und fräsen Sie erneut. Die Gesamt-
breite der Distanzstücke darf 3,0 mm nicht übersteigen. Wenn Sie mit dem Fräsen fertig sind, stellen Sie sicher, dass die Oberfläche
der ISCG-Aufnahme plan sowie frei von Graten und Schmutz ist.
W i c H T i G :
Für 73-mm- und 83-mm-Tretlager darf die Gesamtbreite der Distanzstücke beim Fräsen 3,0 mm nicht übersteigen. Wenn 3,0 mm
überschritten werden, ergibt sich ein zu großer Versatz und die spezifischen HammerSchmidt-Montageschrauben fassen nicht
ausreichend in den ISCG-Aufnahmen, um das HammerSchmidt-System sicher zu fixieren
GEN.0000000001282 · Rev. A
plan
versetzt
