T e c H N i S c H e r S e r v i c e
k u r b e L a r m a u S b a u e N

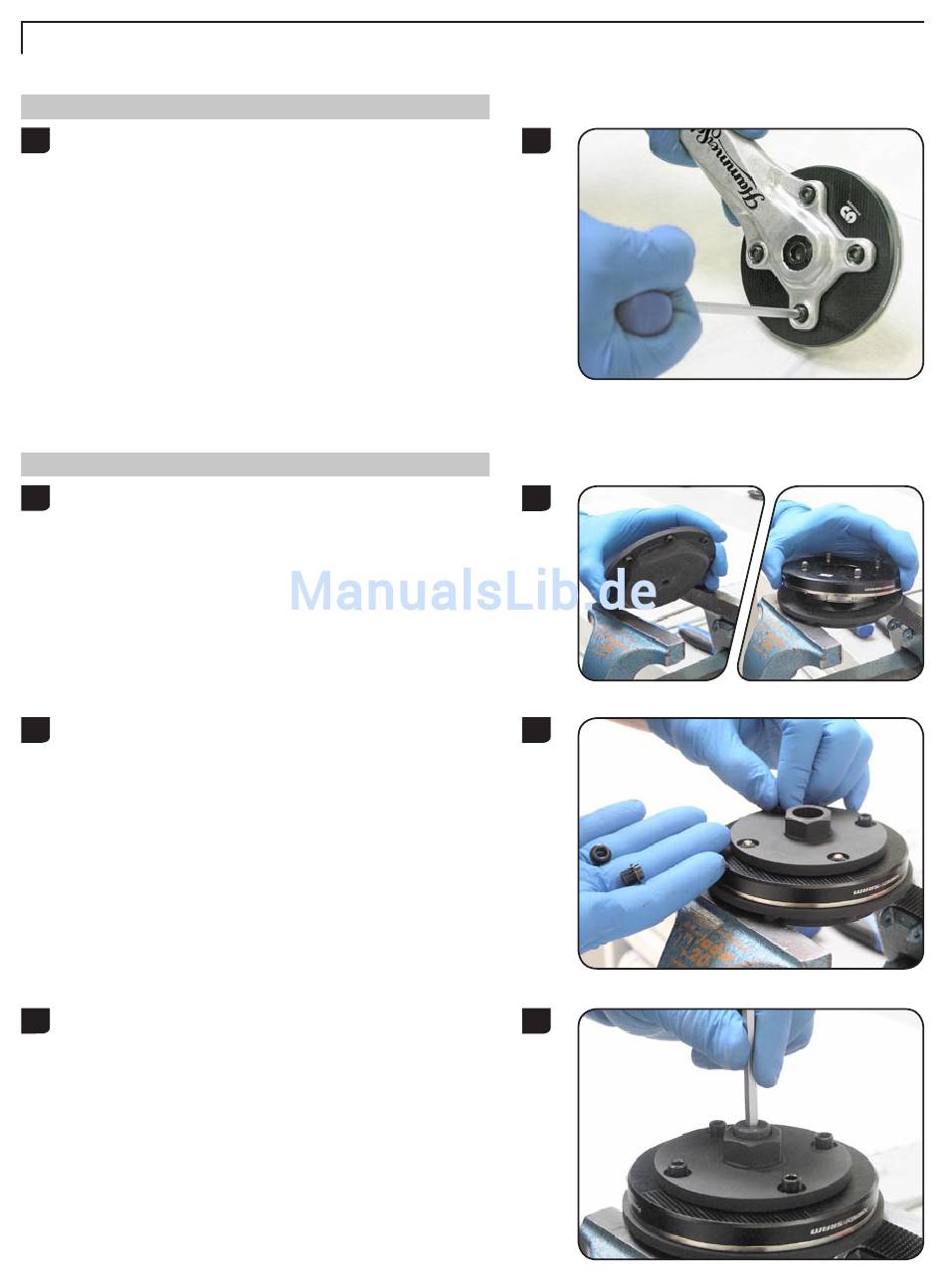

Benutzen Sie einen 5 mm Innensechskantschlüssel und lösen
5
Sie die vier Planetenmuttern und nehmen Sie den Kurbelarm
ab.
a N T r i e b S m e c H a N i S m u S z e r L e G e N
Klemmen Sie den Schraubstock-Teller des Getriebeöffnungs-
6
werkzeugs in den Schraubstock. Setzen Sie den Antriebsme-
chanismus so in den Schraubstock-Teller, dass die Stifte des
Werkzeugs in die Löcher des Antriebsmechnismus greifen.
Setzen Sie das Klemmwerkzeug auf den Antriebsmechanis-
7
mus. Die Planetenbolzen des Antriebsmechanismus müssen in
den Bohrungen des Werkzeugs sitzen. Benutzen Sie einen
5 mm Innensechskantschlüssel und sichern Sie mit den Plane-
tenmuttern das Klemmwerkzeug am Antriebsmechanismus.
Ziehen Sie die Muttern mit 5,6 N·m fest.
Benutzen Sie einen 5 mm Innensechskantschlüssel und
8
schrauben Sie die Passschraube handfest ein.
