T e c H N i S c H e r S e r v i c e
z a H N k r a N z m o N T i e r e N

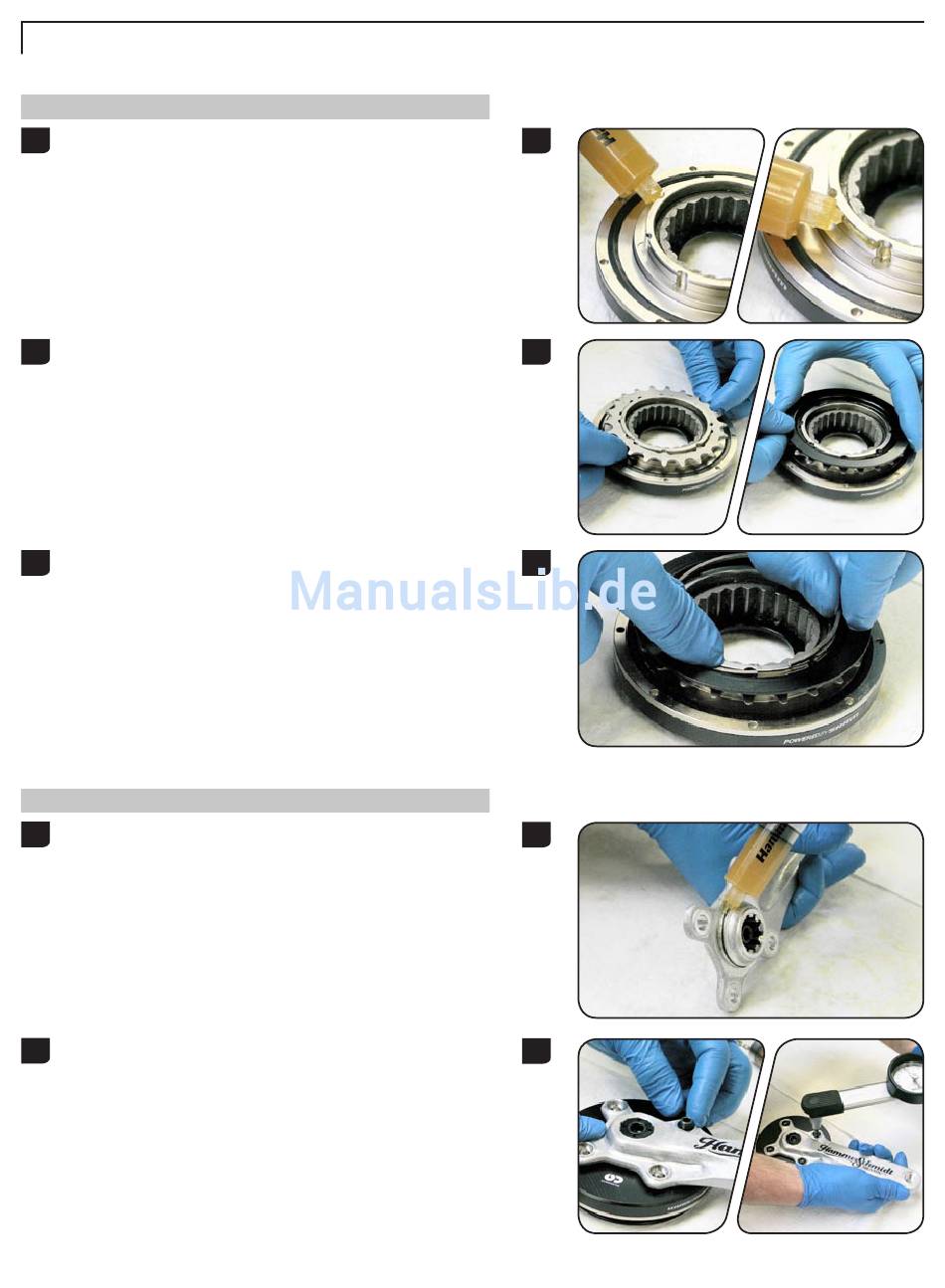

Bringen Sie eine kleine Menge Fett in die Aussparungen für
36
den Zahnkranz und die Nut für den Sicherungsring ein. Vertei-
len Sie es mit einer Fettbürste oder Ihrem Finger.
Montieren Sie den Zahnkranz und den Kettenführungsring.
37
Montieren Sie den Sicherungsring des Kettenführungsrings.
38
Ein Schlitzschraubendreher erleichtert möglicherweise die
Montage. Stellen Sie sicher, dass der Sicherungsring vollstän-
dig und gut in der Nut sitzt.
k u r b e L a r m m o N T i e r e N
Säubern Sie die Tragteller-Dichtung am Kurbelarm und fetten
39
Sie diese leicht ein.
Setzen Sie den Kurbelarm über die Planetenbolzen. Benutzen
40
Sie einen 5 mm Innensechskantschlüssel und montieren Sie
die Planetenmuttern. Ziehen Sie diese mit 5,6 N·m fest.
32
36
37
38
39
40
Copyright © SRAM 2009, LLC · HammerSchmidt Technisches Handbuch
