Ü B E R S I C H T Ü B E R D A S H A M M E R S C H M I D T - S Y S T E M; H A M M E R S C H M I D T G E T R I E B E - Ö F F N U N G S W E R K Z E U G - SRAM HammerSchmidt Technisches Handbuch

T e c H N i S c H e r S e r v i c e
Ü b e r S i c H T Ü b e r d a S H a m m e r S c H m i d T - S y S T e m

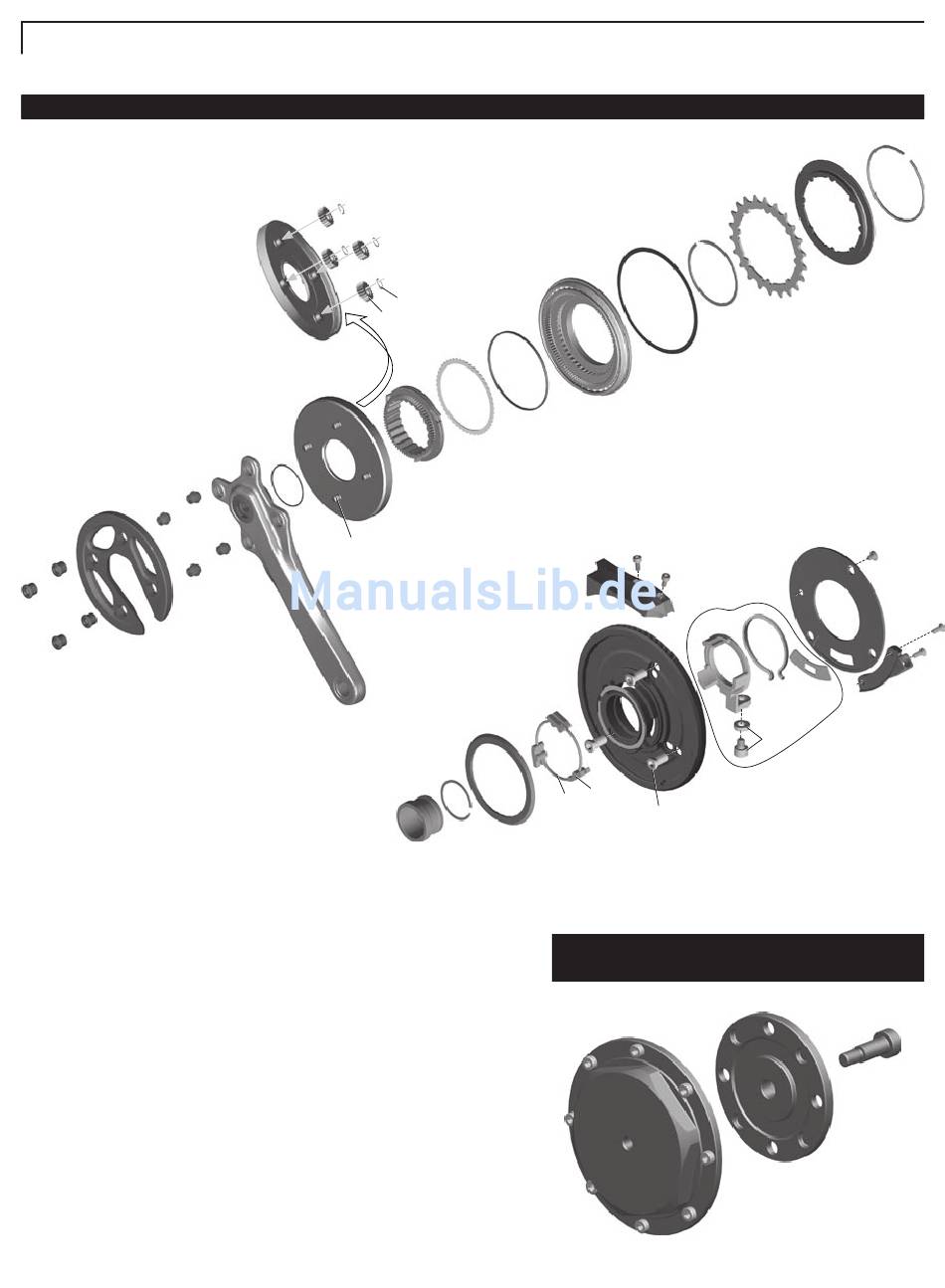

Explosionszeichnung des Antriebsmechanismus
2
1
1 Bash Guard-Schrauben
2 Bash Guard
3 Planetenmuttern
4 Pedalarm
5 Tragteller-Dichtung
6 Planetenbolzen
7 Planetenradträger
8 Planetenräder
9 Planetenrad-Sicherungsringe
10 Sonnenrad
11 Zwischenring
12 Dämpfer
13 Lagereinheit
14 Lagerdichtung
15 Sonnenrad-Sicherungsring
16 Zahnkranz
17 Kettenführungsring
18 Sicherungsring für Kettenführungsring
18
8
5
7
6
3
4
20 Kurbel-Anschlagstück
21 Sicherungsring für Kurbel-Anschlagstück
22 Dichtung der Tragteller-Baugruppe
23 Overdrive-Feder
24 Overdrive-Sperrklinken
25 Befestigungsschrauben für
Tragteller-Baugruppe
26 Tragteller
27 Kettenführung
28 Stelleinheit
29 Stellglied
30 Schaltzug-Befestigungsschraube
und -scheibe
31 Feder für Stellglied
32 Abstreifdichtung
33 Abdeckscheibe
34 Schraube für
Abdeckscheibe
35 Zuganschlag
9
12
11
10
27
23
21
22
20
H a m m e r S c H m i d T G e T r i e b e -
ö f f N u N G S W e r k z e u G
36 Schraubstock-Teller
37 Klemmwerkzeug
38 Passschraube
Copyright © SRAM 2009, LLC · HammerSchmidt Technisches Handbuch
15
14
13
Explosionszeichnung der Tragteller-Baugruppe
29
26
24
25
36
18
17
16
33
34
35
31 32
30
28
38
37
