SRAM HammerSchmidt Technisches Handbuch Seite 26

T e c H N i S c H e r S e r v i c e

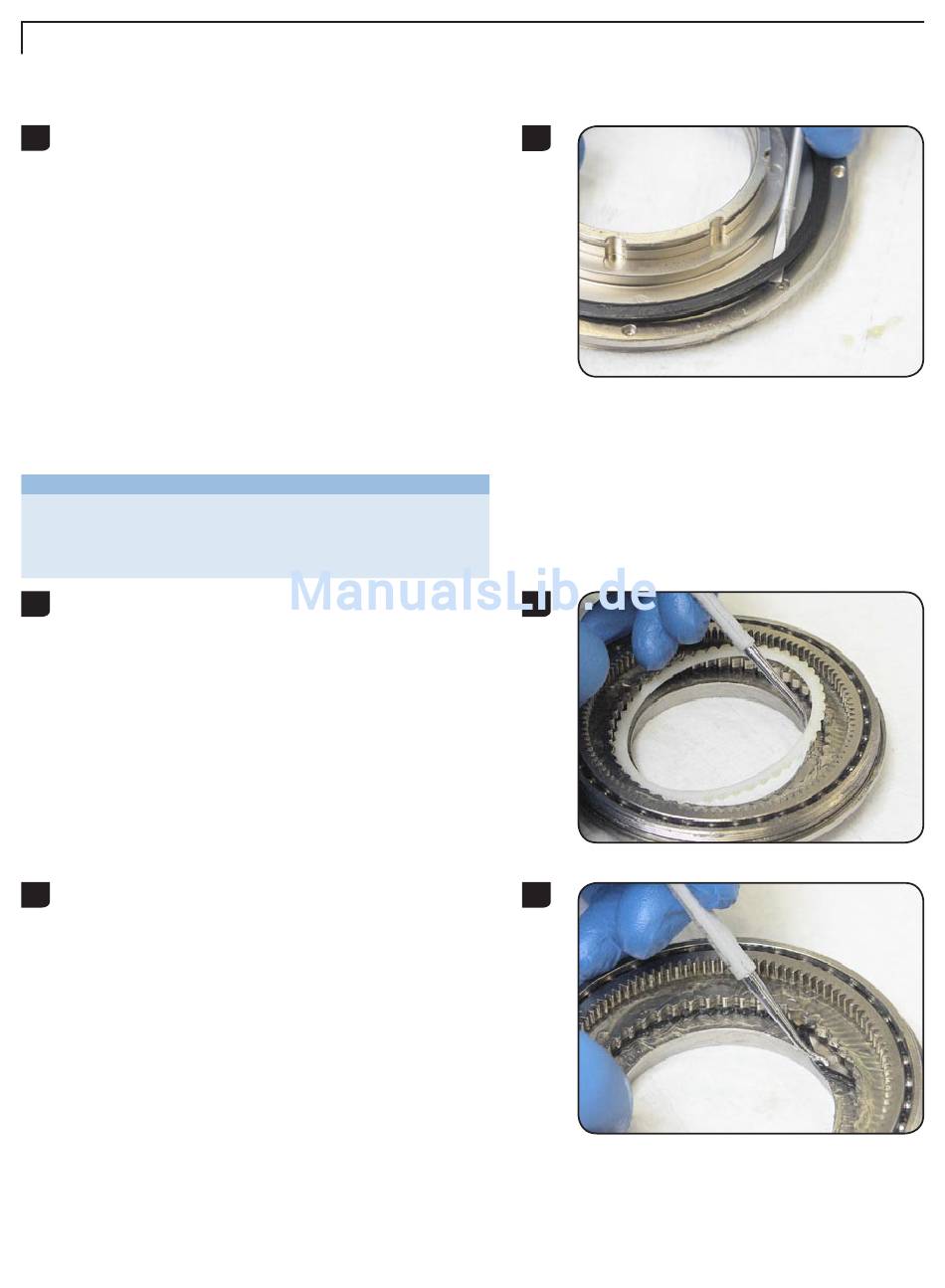

Lagerdichtung ausbauen
Benutzen Sie einen kleinen Schlitzschraubendreher um die La-
13
gerdichtung vom inneren Rand aus nach oben vorsichtig abzu-
nehmen. Arbeiten Sie sehr vorsichtig, um eine Deformierung
oder Schädigung der Dichtung zu vermeiden. Falls die Dich-
tung beschädigt wird, tauschen Sie diese aus, um die Entste-
hung eines erhöhten Widerstands oder eine schlechte Dicht-
leistung zu vermeiden.
zwischenring und dämpfer austauschen
H i N W e i S :
Es ist nicht notwendig, den Zwischenring und den Dämpfer auszu-
bauen, um einen Service am HammerSchmidt-Antriebsmechanismus
durchzuführen. Um eine Schädigung dieser Teile zu vermeiden, soll-
ten diese nur für einen Austausch demontiert werden.
Benutzen Sie einen kleinen Haken und hebeln Sie den Zwi-
14
schenring nach oben aus.
Benutzen Sie einen kleinen Haken, um den Dämpfer aus der
15
Lagereinheit zu entfernen. Der Dämpfer sitzt fest in einer Nut.
Es bedarf möglicherweise etwas Druck, um den Haken für das
Herausnehmen zu positionieren.
26
13
14
15
Copyright © SRAM 2009, LLC · HammerSchmidt Technisches Handbuch
