3. Mechanische installatie

GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
In het geval van een isolatiestoring kan de foutstroom
een DC of pulserende DC zijn. Neem de nationale
wetgeving in acht met betrekking tot vereisten voor en
keuze van de aardlekschakelaar (RCD) bij het
installeren van het product.
WAARSCHUWING
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Schakel de voedingsspanning uit voordat u
werkzaamheden uitvoert aan het product. Zorg ervoor
dat de voedingsspanning niet per ongeluk kan worden
ingeschakeld.
WAARSCHUWING
Hete vloeistof
Dood of ernstig persoonlijk letsel
‐
Haal de leidingaansluitingen niet te strak aan om
lekkage te voorkomen.
VOORZICHTIG
Scherp element
Gering of beperkt persoonlijk letsel
‐
Draag persoonlijke beschermingsmiddelen.
VOORZICHTIG
Beknelling van de voeten
Gering of beperkt persoonlijk letsel
‐
Draag veiligheidsschoenen bij het verplaatsen van het
product.
‐
Gebruik hijsapparatuur.
VOORZICHTIG
Rugletsel
Gering of beperkt persoonlijk letsel
‐
Gebruik hijsapparatuur.
Het product moet worden geïnstalleerd op een plaats met
toegangscontrole om ongeoorloofde toegang tot het
product te voorkomen.

3.1 Montage van het vat

1. Plaats afdichtingstape die is goedkgekeurd voor drinkwater op
de schroefdraad van het vat
2. Schroef het vat op de pomp.
3. Controleer het systeem op lekkage.
4. Controleer de voordruk.
Gerelateerde informatie
3.2 De druk van het expansievat aanpassen

3.2 De druk van het expansievat aanpassen

1. Controleer de voordruk in het expansievat. De juiste voordruk
van het expansievat is gelijk aan 0,7 maal de gewenste
persdruk (setpoint).
De voordruk moet worden gemeten in een drukloos
systeem.
2. Pas de voordruk aan. Gebruik altijd stikstofgas om de vaten bij
te vullen.
Gerelateerde informatie
3.1 Montage van het vat
8. Service uitvoeren aan het product

3.3 Installatiehoogte

De installatiehoogte is de hoogte boven zeeniveau van de plek
waar de installatie opgesteld staat.
• Producten die tot 1000 meter boven zeeniveau opgesteld staan,
kunnen 100% belast worden.
• De motoren kunnen tot op 3500 m boven zeeniveau worden
geïnstalleerd.
Motoren die meer dan 1000 meter boven zeeniveau
opgesteld staan, mogen niet volledig belast worden
vanwege de lagere dichtheid en het daaraan verbonden
lagere koeleffect van de lucht.

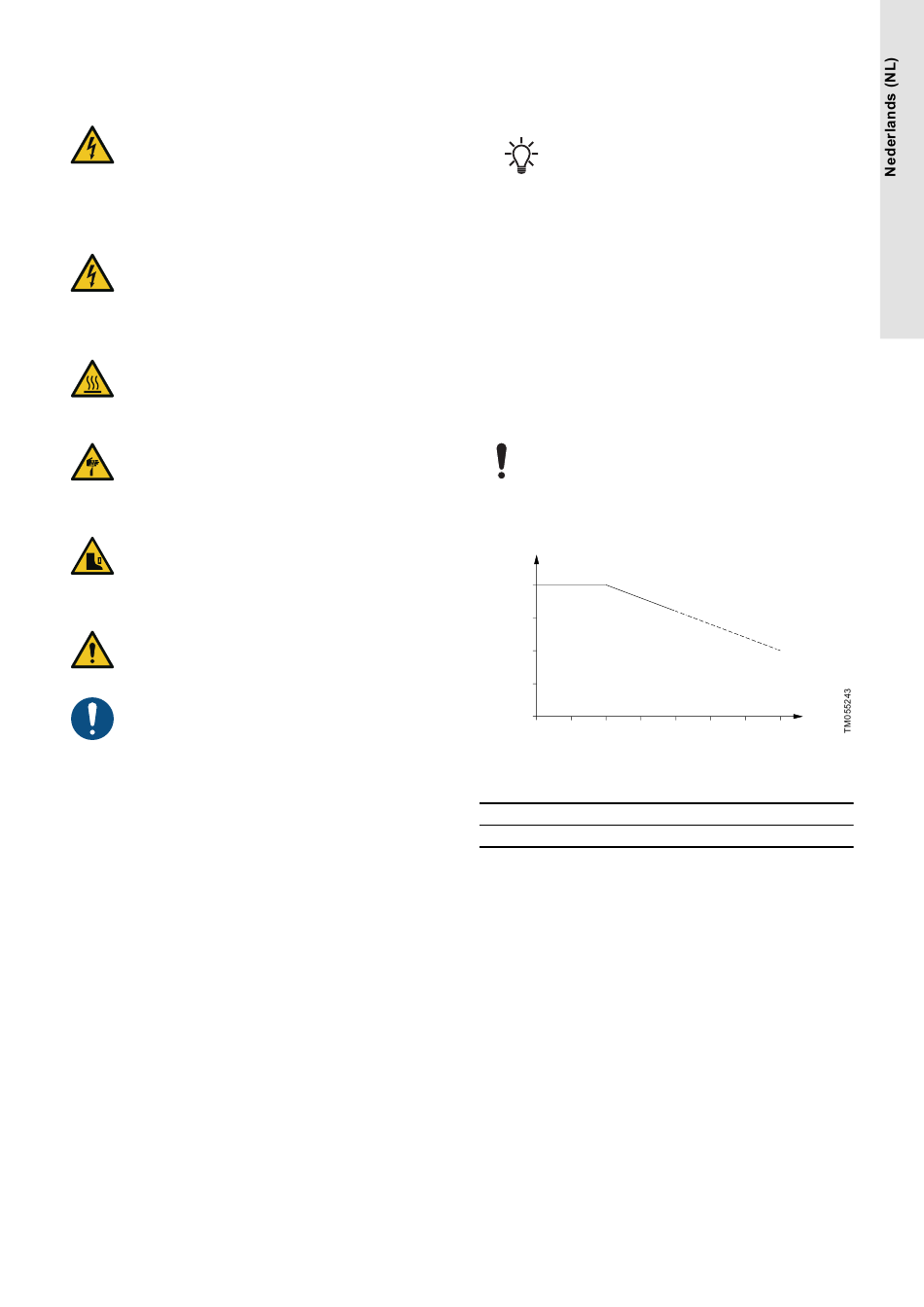

Het uitgangsvermogen van de motor (P2) in relatie tot de hoogte
boven zeeniveau wordt aangegeven in de onderstaande grafiek.
Y
100
90
80
70
60
0 500 1000 1500 2000 2500 3000 3500
Verlaging van het uitgangsvermogen (P2) van de motor in relatie
tot de hoogte boven zeeniveau
Pos. Beschrijving
x Hoogte [m]
Gerelateerde informatie
11.1.4 Omgevingstemperatuur tijdens bedrijf
