4. Branchement électrique
DANGER
Choc électrique
Décès ou blessures graves
‐
En cas de défaut d'isolation, le courant de défaut peut
être un courant continu ou un courant continu
pulsé.Respecter la législation nationale concernant les
exigences et le choix du dispositif à courant différentiel
résiduel (DDR) lors de l'installation du produit.
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Procéder aux branchements électriques
conformément aux réglementations locales.
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Vérifier si la prise d'alimentation fournie avec le produit
est conforme à la réglementation locale.
‐
La terre de la prise électrique doit être reliée à la terre
du produit. La fiche doit donc être dotée du même
système de mise à la terre que la prise murale. Sinon,
utiliser un adaptateur approprié dans la mesure où la
réglementation locale l'autorise.
‐
Fournir une protection contre le contact indirect
conformément aux réglementations locales.
‐
S'assurer que toutes les connexions sont
correctement réalisées avant de mettre sous tension.
‐
L'utilisateur ou l'installateur est responsable de la mise
à la terre et de la protection conformément aux
réglementations locales.
‐
L'installateur est responsable de la compensation
potentielle.
‐
Les travaux doivent être effectués conformément à la
norme IEC 60204-1:2016.
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Les câbles d'alimentation sans fiche doivent être
rattachés à un sectionneur incorporé à l'installation
fixe selon les principes de câblage locaux.
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Un sectionneur conforme à la norme EN
60204-1 5.3.2 doit être doté de moyens permettant de
l'isoler électriquement (position OFF). La position de
ce dispositif doit également être conforme à la
directive NF EN 60204-1, paragraphe 5.3.4.
S'assurer que la tension d'alimentation et la fréquence
correspondent aux valeurs indiquées sur la plaque signalétique.
46
4.1 Spécifications des câbles
AVERTISSEMENT
Choc électrique
Décès ou blessures graves
‐
Se conformer à la réglementation locale pour les
sections de câble.
4.1.1 Protection moteur
Le circulateur ne nécessite aucune protection moteur externe. Le
moteur est équipé d'une protection thermique contre une faible
surcharge ou un blocage (TP 211 conformément à la norme CEI
34-11).
4.1.2 Protection contre les transitoires de tension
Le surpresseur est protégé contre les tensions transitoires par des
varistances intégrées entre les phases et entre les phases et la
terre.

4.2 Standard functional module, FM 200

4.2.1 Entrées et sorties
Le module est équipé des connexions suivantes :
• deux entrées analogiques
• deux entrées numériques, ou une entrée numérique et une
sortie collecteur ouvert
• entrée et sortie du capteur numérique Grundfos
• deux sorties relais
• connexion GENIbus.
Les entrées et sorties sont séparées de la partie alimentée
par le réseau au moyen d'une isolation renforcée et isolée
galvaniquement des autres circuits. L'alimentation électrique de très
basse tension (PELV) permet de protéger les bornes contre les
chocs électriques.
4.2.2 Relais de signal 1
ACTIF : Vous pouvez raccorder des tensions d'alimentation allant
jusqu'à 250 V CA sur la sortie.
TBTP : La sortie est isolée galvaniquement des autres circuits.
Ainsi, vous pouvez raccorder la tension d'alimentation ou la très
basse tension de protection à la sortie si nécessaire.
4.2.3 Relais de signal 2
TBTP : La sortie est isolée galvaniquement des autres circuits.
Ainsi, vous pouvez raccorder la tension d'alimentation ou la très
basse tension de protection à la sortie si nécessaire.

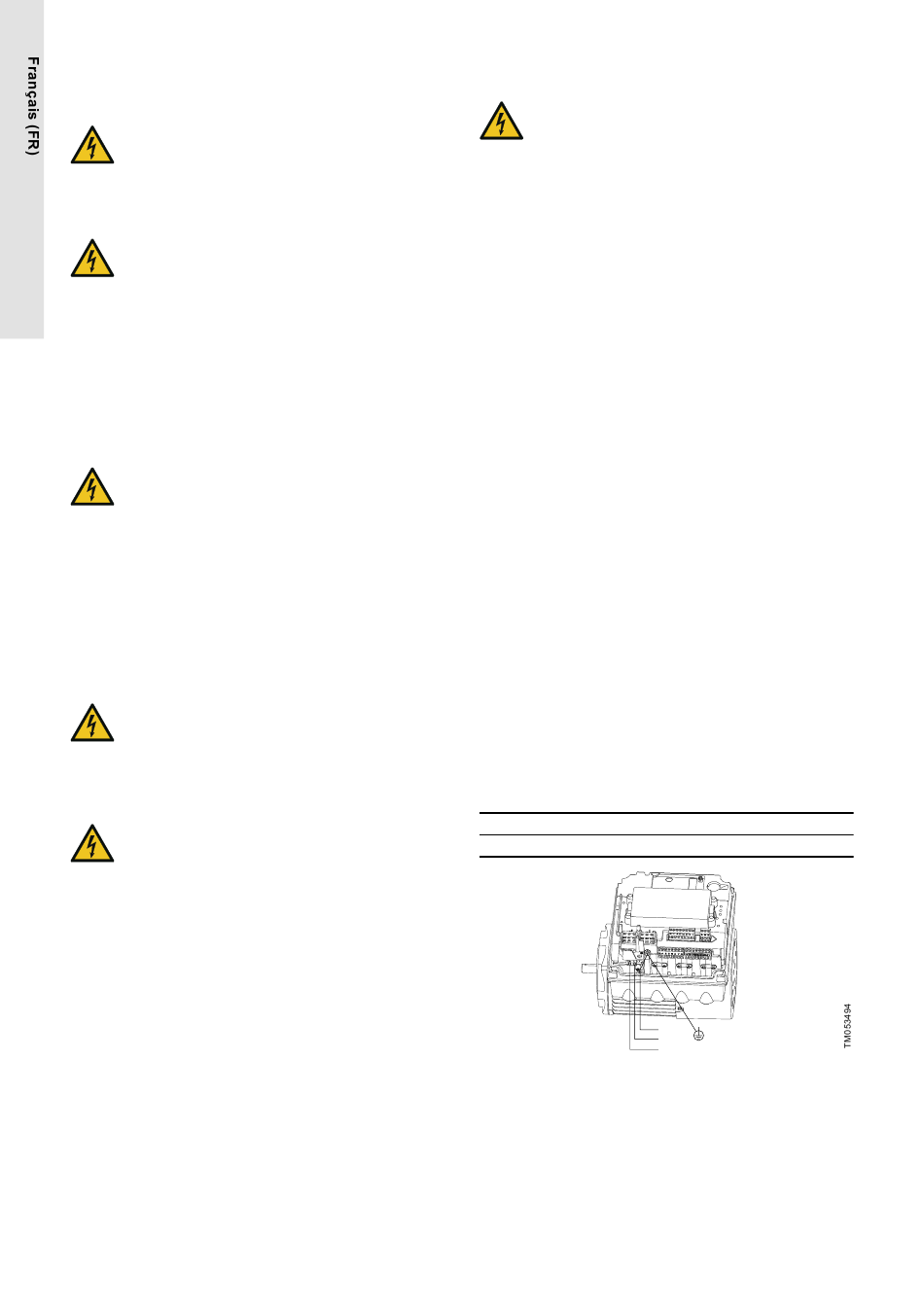

4.2.4 Bornes de connexion secteur
Phases Bornes
Monophasé N, PE, L
PE
L
N
