4. Eltilslutning

FARE
Elektrisk stød
Død eller alvorlig personskade
‐
Ved isolationsfejl kan fejlstrømmen være jævnstrøm
eller pulserende jævnstrøm.Overhold den nationale
lovgivning om krav til og valg af fejlstrømsafbryder
(HPFI) ved installation af produktet.
ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
‐
Foretag eltilslutning i henhold til lokale forskrifter.
ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
‐
Kontrollér, at det elstik, der leveres sammen med
pumpen, overholder de lokale regler.
‐
Kontaktens beskyttelsesjord skal sluttes til produktets
beskyttelsesjord. Stikket skal derfor have samme PE-
system som kontakten. Hvis ikke, skal du bruge en
egnet adapter, hvis det er tilladt ifølge lokale forskrifter.
‐
Sørg for beskyttelse mod indirekte berøring i henhold
til lokale forskrifter.
‐
Sørg for at alle jordforbindelser er korrekt etableret, før
du tilslutter strømforsyningen.
‐
Brugeren eller installatøren har ansvaret for korrekt
jording og beskyttelse i henhold til lokale forskrifter.
‐
Installatøren er ansvarlig for eventuel kompensation.
‐
Arbejde skal udføres i henhold til IEC 60204-1:2016.
ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
‐
Elkabler uden et stik skal tilsluttes en
forsyningsadskiller, der er indbygget i den faste
installation, i henhold til lokale forskrifter.
ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
‐
En forsyningsadskiller fremstillet i henhold til EN
60204-1 5.3.2 skal være forsynet med midler, der gør
det muligt at låse den i positionen OFF (isoleret).
Denne enhed skal også installeres i en position i
overensstemmelse med EN 60204-1, 5.3.4.
Kontrollér, at forsyningsspændingen og -frekvensen svarer til
værdierne på typeskiltet.

4.1 Kabelkrav

ADVARSEL
Elektrisk stød
Død eller alvorlig personskade
‐
Følg lokale forskrifter, hvad angår kabeltværsnittene.
4.1.1 Motorbeskyttelse
Pumpen kræver ikke ekstern motorbeskyttelse. Motoren har termisk
beskyttelse mod langsom overbelastning og blokering, TP 211 i
henhold til IEC 34-11.
4.1.2 Beskyttelse mod netspændingsspidser
Pumpen er beskyttet imod spændingsspidser af varistorer monteret
imellem faserne og mellem faserne og jord.

4.2 Standard functional module, FM 200

4.2.1 Ind- og udgange
Modulet har disse tilslutninger:
• to analoge indgange
• to digitale indgange eller en digital indgang og en åben
kollektorudgang
• Grundfos Digital Sensor-indgang og -udgang
• to signalrelæudgange
• GENIbus-tilslutning.
Alle ind- og udgange er internt i motoren adskilt fra strømførende
dele med forstærket isolering og galvanisk adskilt fra andre
kredsløb. Alle styreklemmer har PELV-beskyttelse, som sikrer
beskyttelse imod elektrisk stød.
4.2.2 Signalrelæ 1
LIVE: Du kan slutte forsyningsspænding på op til 250 VAC til
udgangen.
PELV: Udgangen er galvanisk adskilt fra andre kredsløb. Du kan
derfor valgfrit slutte forsyningsspænding eller PELV-spænding til
udgangen.
4.2.3 Signalrelæ 2
PELV: Udgangen er galvanisk adskilt fra andre kredsløb. Du kan
derfor valgfrit slutte forsyningsspænding eller PELV-spænding til
udgangen.

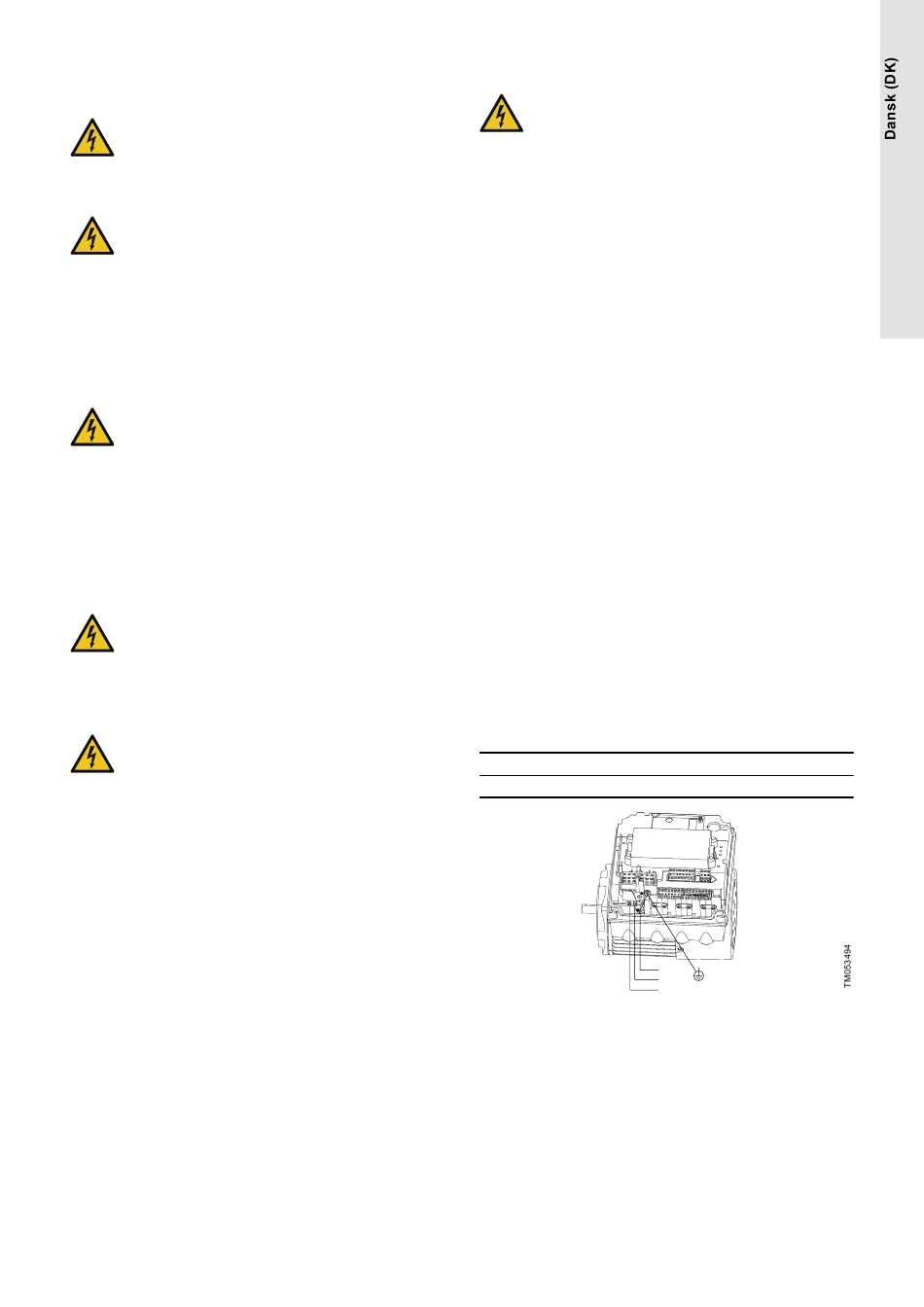

4.2.4 Tilslutningsklemmer til netforsyningen
Faser Klemmer
1-faset N, PE, L
PE
L
N
33
