4. Collegamento elettrico
PERICOLO
Scossa elettrica
Lesioni personali gravi o mortali
‐
In caso di guasto di isolamento, la corrente di guasto
può essere DC o DC a impulsi.Osservare le normative
nazionali in merito ai requisiti e alla selezione
dell'interruttore differenziale (RCD) durante
l'installazione del prodotto.
AVVERTIMENTO
Scossa elettrica
Lesioni personali gravi o mortali
‐
Il collegamento elettrico deve essere eseguito nel
rispetto delle norme locali.
AVVERTIMENTO
Scossa elettrica
Lesioni personali gravi o mortali
‐
Controllare che la spina di alimentazione in dotazione
con il prodotto sia conforme alle normative locali.
‐
Il conduttore di messa a terra della presa deve essere
collegato al conduttore di messa a terra del prodotto. Il
sistema di collegamento del conduttore di messa a
terra della spina deve essere lo stesso di quello della
presa. In caso contrario, utilizzare un adattatore
adeguato, se consentito dalle normative locali.
‐
Proteggere da contatti indiretti, conformemente alle
normative in vigore localmente.
‐
Assicurarsi che tutti i collegamenti di terra siano stati
stabiliti correttamente prima di accendere
l'alimentazione.
‐
L'utilizzatore o l'installatore sono responsabili della
corretta messa a terra e protezione, conformemente
alle normative in vigore localmente.
‐
L'installatore è responsabile della compensazione
potenziale.
‐
L'intervento deve essere eseguito in conformità alla
norma IEC 60204-1:2016.
AVVERTIMENTO
Scossa elettrica
Lesioni personali gravi o mortali
‐
I cavi di alimentazione privi di spina devono essere
collegati a un dispositivo di scollegamento
dell'alimentazione incorporato nel cablaggio fisso
secondo le normative locali.
AVVERTIMENTO
Scossa elettrica
Lesioni personali gravi o mortali
‐
L'impianto deve essere dotato di un dispositivo di
scollegamento dell'alimentazione conforme alla norma
EN 60204-1 5.3.2 che ne consenta il blocco in
posizione OFF (isolato). Questo dispositivo deve
essere inoltre installato in posizione in conformità alla
norma EN 60204-1, 5.3.4.
Verificare che la tensione e la frequenza di alimentazione
corrispondano ai valori indicati sulla targhetta di identificazione.
4.1 Requisiti cavo
AVVERTIMENTO
Scossa elettrica
Lesioni personali gravi o mortali
‐
Osservare le normative locali sulle sezioni del cavo.
4.1.1 Protezione motore
La pompa non richiede alcuna protezione esterna del motore.
Il motore incorpora una protezione termica contro il lento
sovraccarico e il blocco, TP 211 in conformità a IEC 34-11.
4.1.2 Protezione dalle sovratensioni transitorie
La pompa è protetta contro le sovratensioni transitorie attraverso
varistori incorporati situati tra fasi e tra fasi e terra.
4.2 Standard functional module, FM 200
4.2.1 Ingressi e uscite
Il modulo dispone dei seguenti collegamenti:
• due ingressi analogici
• due ingressi digitali o un ingresso digitale e una uscita open
collector
• ingresso e uscita Grundfos Digital Sensor
• due uscite relè segnale
• Collegamento GENIbus.
Tutti gli ingressi e le uscite sono separati internamente dalle
parti conduttive di rete tramite un isolamento rinforzato e separati
galvanicamente da altri circuiti. Tutti i morsetti di controllo sono
alimentati da una tensione di sicurezza molto bassa (PELV)
assicurando così la protezione contro le scosse elettriche.
4.2.2 Relè di segnale 1
LIVE: È possibile collegare all'uscita tensioni di alimentazione fino a
250 VAC.
PELV: L'uscita è separata galvanicamente dagli altri circuiti.
Pertanto, le tensioni di alimentazione o di sicurezza extra-bassa
possono essere collegate all'uscita, secondo necessità.
4.2.3 Relè di segnale 2
PELV: L'uscita è separata galvanicamente dagli altri circuiti.
Pertanto, le tensioni di alimentazione o di sicurezza extra-bassa
possono essere collegate all'uscita, secondo necessità.

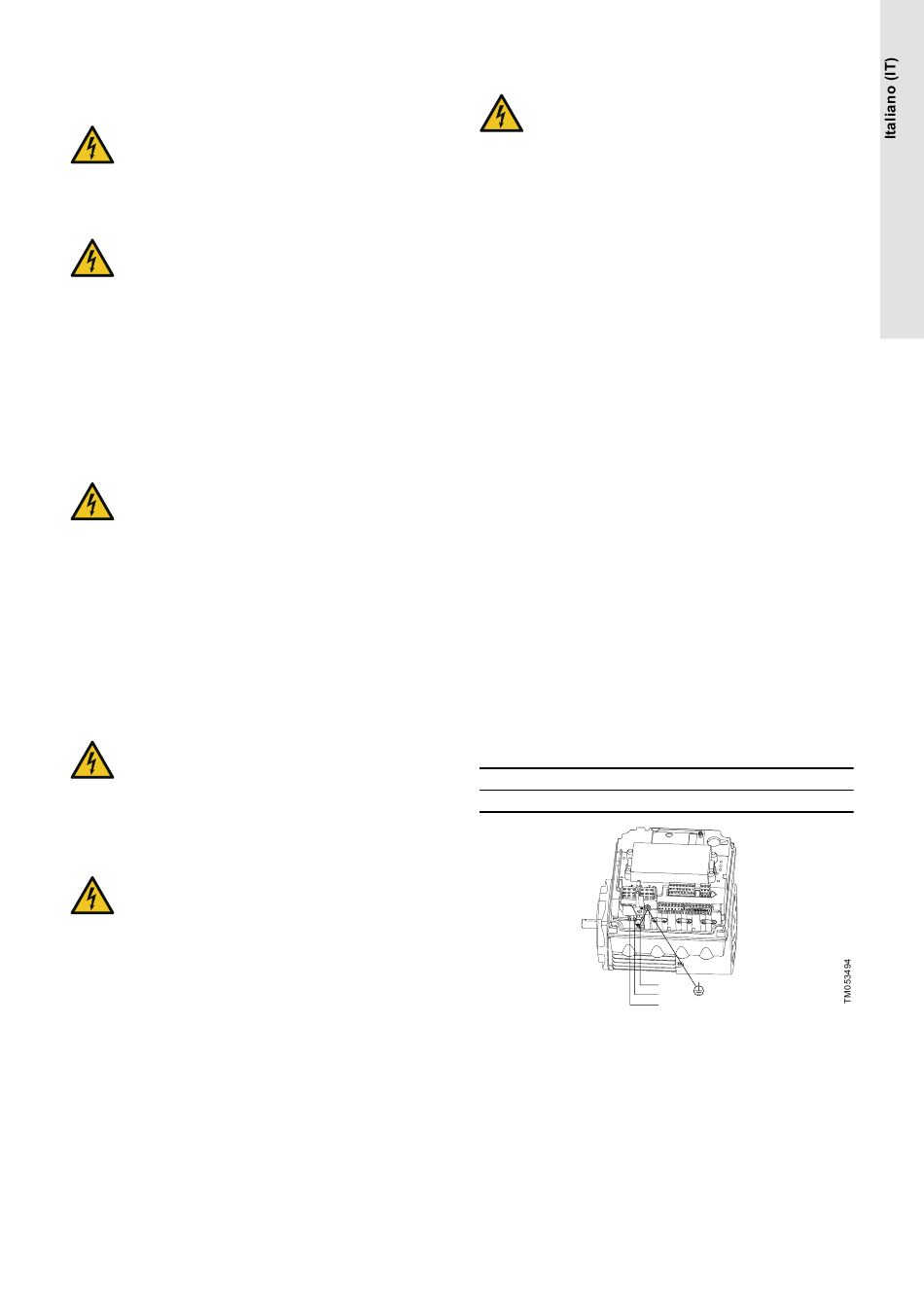

4.2.4 Morsetti di collegamento per alimentazione di rete
Fasi Morsetti
Monofase N, PE, L
PE
L
N
