3. Mechanische Installation

GEFAHR
Stromschlag
Tödliche oder schwere Personenschäden
‐
Bei einem Isolationsfehler kann Fehlerstrom in Form
von Gleichstrom oder von pulsierendem Gleichstrom
auftreten. Beachten Sie beim Installieren des Produkts
die nationalen Vorschriften zu den Anforderungen an
die Fehlerstrom-Schutzeinrichtungen (RCD) und zu
deren Auswahl.
WARNUNG
Stromschlag
Tödliche oder schwere Personenschäden
‐
Schalten Sie die Energieversorgung ab, bevor Sie mit
Arbeiten am Produkt beginnen. Stellen Sie sicher,
dass die Energieversorgung nicht versehentlich wieder
eingeschaltet werden kann.
WARNUNG
Heiße Flüssigkeit
Tödliche oder schwere Personenschäden
‐
Ziehen Sie zur Vermeidung von Rohrleckagen die
Rohrverbindungen nicht zu fest an.
ACHTUNG
Scharfer Gegenstand
Leichte oder mittelschwere Personenschäden
‐
Tragen Sie persönliche Schutzausrüstung.
ACHTUNG
Warnung vor Fußverletzungen durch Quetschgefahr
Leichte oder mittelschwere Personenschäden
‐
Tragen Sie beim Bewegen des Produkts
Sicherheitsschuhe.
‐
Verwenden Sie eine Hebevorrichtung.
ACHTUNG
Gefahr von Rückenverletzungen
Leichte oder mittelschwere Personenschäden
‐
Verwenden Sie eine Hebevorrichtung.
Das Produkt muss an einem Ort mit Zugangskontrolle
installiert werden, um unbefugten Zugriff auf das Produkt
zu verhindern.
3.1 Behältereinbau
1. Tragen Sie am Gewinde des Behälters für Trinkwasser
zugelassenes Dichtungsband auf.
2. Schrauben Sie den Tank auf die Pumpe.
3. Prüfen Sie die Anlage auf Undichtigkeiten.
4. Prüfen Sie den Vordruck.
Weitere Informationen
3.2 Anpassen des Drucks vom Membrandruckbehälter
3.2 Anpassen des Drucks vom Membrandruckbehälter
1. Prüfen Sie den Vordruck im Membrandruckbehälter. Der
richtige Vordruck beträgt das 0,7-Fache des gewünschten
Ausgangsdrucks (Sollwert).
Messen Sie den Vordruck bei druckloser Anlage.
2. Passen Sie den Vordruck an. Verwenden Sie immer Stickstoff,
um die Behälter aufzufüllen.
Weitere Informationen
3.1 Behältereinbau
8. Servicearbeiten am Produkt
3.3 Aufstellungshöhe
Die Aufstellungshöhe ist die Höhe über NN am Montageort.
• Produkte, die bis 1000 m über NN installiert werden, können mit
100 % ihrer Leistung betrieben werden.
• Generell können die Pumpen bis zu einer Höhe von 3500 m
über NN aufgestellt werden.
Motoren, die oberhalb von 1000 m über NN installiert
werden, dürfen wegen der geringeren Dichte der Luft und
der damit verbundenen geringeren Kühlleistung nicht mit
voller Leistung betrieben werden.

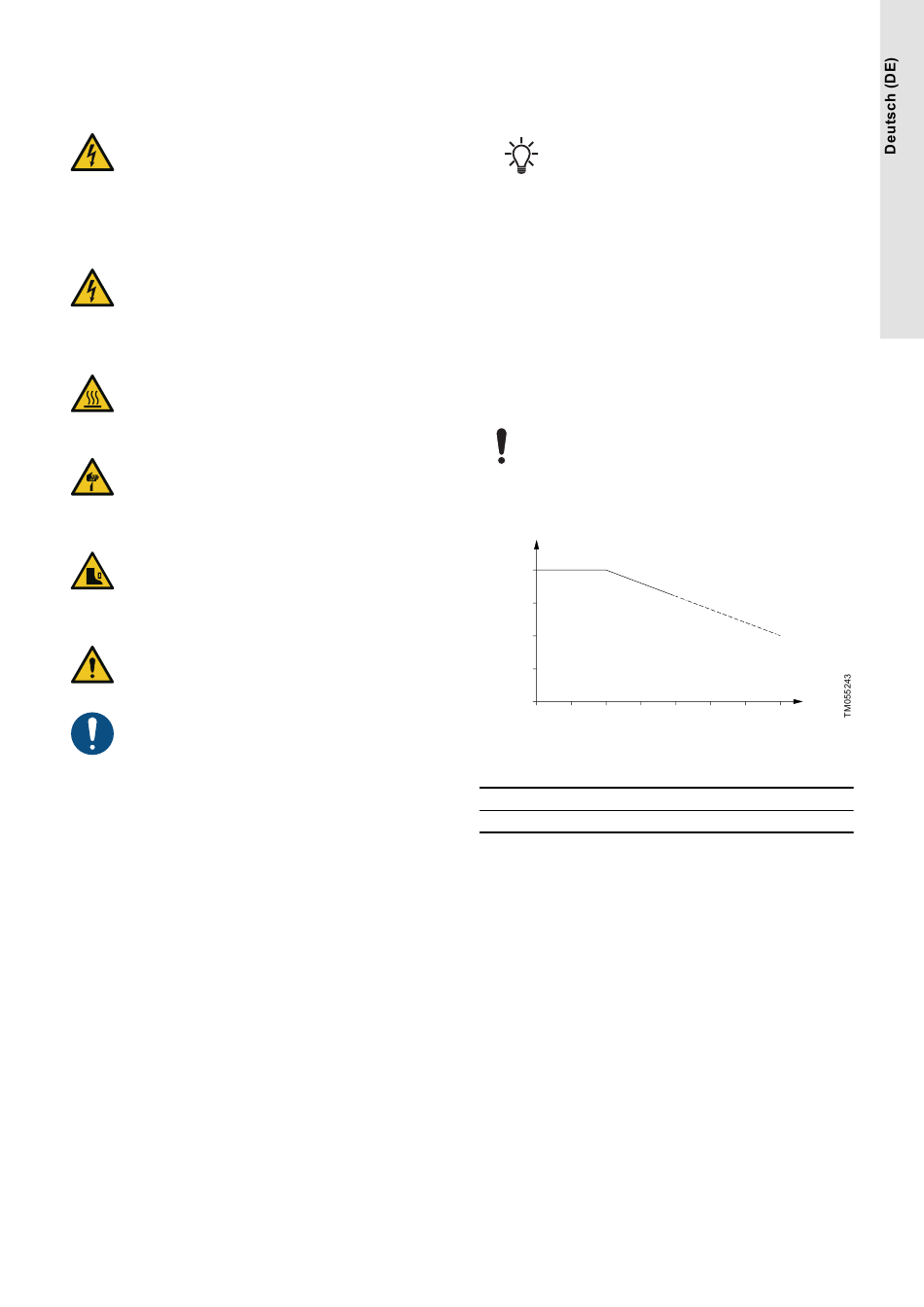

Die Ausgangsleistung des Motors (P2) in Abhängigkeit von der
Aufstellungshöhe über NN ist im Diagramm dargestellt.
Y
100
90
80
70
60
0 500 1000 1500 2000 2500 3000 3500
Absinken der Motorausgangsleistung (P2) in Abhängigkeit der
Aufstellungshöhe über NN
Pos. Beschreibung
x Aufstellungshöhe [m]
Weitere Informationen
11.1.4 Umgebungstemperatur während des Betriebs
X
