4. Elektrischer Anschluss

GEFAHR
Stromschlag
Tödliche oder schwere Personenschäden
‐
Bei einem Isolationsfehler kann Fehlerstrom in Form
von Gleichstrom oder von pulsierendem Gleichstrom
auftreten.Beachten Sie beim Installieren des Produkts
die nationalen Vorschriften zu den Anforderungen an
die Fehlerstrom-Schutzeinrichtungen (RCD) und zu
deren Auswahl.
WARNUNG
Stromschlag
Tödliche oder schwere Personenschäden
‐
Führen Sie den elektrischen Anschluss in
Übereinstimmung mit den örtlich geltenden
Vorschriften aus.
WARNUNG
Stromschlag
Tödliche oder schwere Personenschäden
‐
Vergewissern Sie sich, dass der im Lieferumfang
enthaltene Netzstecker den örtlich geltenden
Vorschriften entspricht.
‐
Der Schutzleiter der Steckdose muss an den
Schutzleiter des Produkts angeschlossen werden.
Daher muss der Stecker über das gleiche
Schutzleitersystem verfügen wie die Steckdose. Ist
dies nicht der Fall, verwenden Sie einen geeigneten
Adapter, sofern die örtlich geltenden Vorschriften dies
zulassen.
‐
Stellen Sie in Übereinstimmung mit den örtlich
geltenden Vorschriften einen Schutz gegen indirekten
Kontakt her.
‐
Vergewissern Sie sich, dass alle Erdungsanschlüsse
ordnungsgemäß vorgenommen wurden, bevor Sie die
Stromversorgung einschalten.
‐
Der Nutzer oder Installateur ist für den korrekten
Anschluss von Erd- und Schutzleiter gemäß den
örtlich geltenden Vorschriften verantwortlich.
‐
Der Betreiber oder Installateur ist für einen
Potenzialausgleich verantwortlich.
‐
Die Arbeiten müssen gemäß IEC 60204-1:2016
ausgeführt werden.
WARNUNG
Stromschlag
Tödliche oder schwere Personenschäden
‐
Stromkabel ohne Stecker müssen gemäß den örtlich
geltenden Vorschriften an eine Trennvorrichtung
angeschlossen werden, die in die feste Verkabelung
integriert ist.
WARNUNG
Stromschlag
Tödliche oder schwere Personenschäden
‐
Die Anlage muss mit einer Trennvorrichtung
ausgestattet werden, die den Anforderungen der
EN 60204-1 Abschnitt 5.3.2 entspricht und es
ermöglicht, die Anlage in der OFF-Position (isolierte
Position) zu verriegeln. Diese Vorrichtung muss auch
in einer Position gemäß EN 60204-1 Abschnitt 5.3.4
installiert werden.
Überprüfen Sie, ob die Versorgungsspannung und Frequenz den
Werten entsprechen, die auf dem Typenschild angegeben sind.
20

4.1 Anforderungen an die Kabel

WARNUNG
Stromschlag
Tödliche oder schwere Personenschäden
‐
Beachten Sie in Bezug auf die Kabelquerschnitte die
örtlich geltenden Vorschriften.
4.1.1 Motorschutz
Die Pumpe benötigt keinen externen Motorschutz. Der Motor
weist einen integrierten Übertemperaturschutz auf, der gemäß IEC
34-11: TP 211 ausreichend Schutz gegen langsam auftretende
Überlastung und gegen Blockieren bietet.
4.1.2 Schutz vor Überspannung im Netz
Die Pumpe ist durch Varistoren, die zwischen den Außenleitern
sowie den Außenleitern und der Erde installiert sind, gegen
Überspannung geschützt.

4.2 Standard functional module, FM 200

4.2.1 Eingänge und Ausgänge
Das Modul ist mit folgenden Anschlüssen ausgestattet:
• 2 Analogeingänge
• 2 Digitaleingänge oder 1 Digitaleingang und 1 offener
Kollektorausgang
• 1 Ein- und Ausgang für den Grundfos Digital Sensor
• 2 Melderelaisausgänge
• GENIbus-Schnittstelle.
Alle Ein- und Ausgänge sind intern durch eine verstärkte Isolierung
von den mit der Netzspannung beaufschlagten Bauteilen getrennt.
Von anderen Stromkreisen sind die Ein- und Ausgänge galvanisch
getrennt. Alle Steuerklemmen werden mit Schutzkleinspannung
(PELV) versorgt, wodurch ein Schutz gegen Stromschlag
gewährleistet ist.
4.2.2 Melderelais 1
LIVE: Sie können Versorgungsspannungen von bis zu 250 V AC an
den Ausgang anschließen.
PELV: Der Ausgang ist galvanisch von anderen Stromkreisen
getrennt. Deshalb darf an den Ausgang je nach Bedarf sowohl
Netzspannung als auch Schutzkleinspannung angelegt werden.
4.2.3 Melderelais 2
PELV: Der Ausgang ist galvanisch von anderen Stromkreisen
getrennt. Deshalb darf an den Ausgang je nach Bedarf sowohl
Netzspannung als auch Schutzkleinspannung angelegt werden.

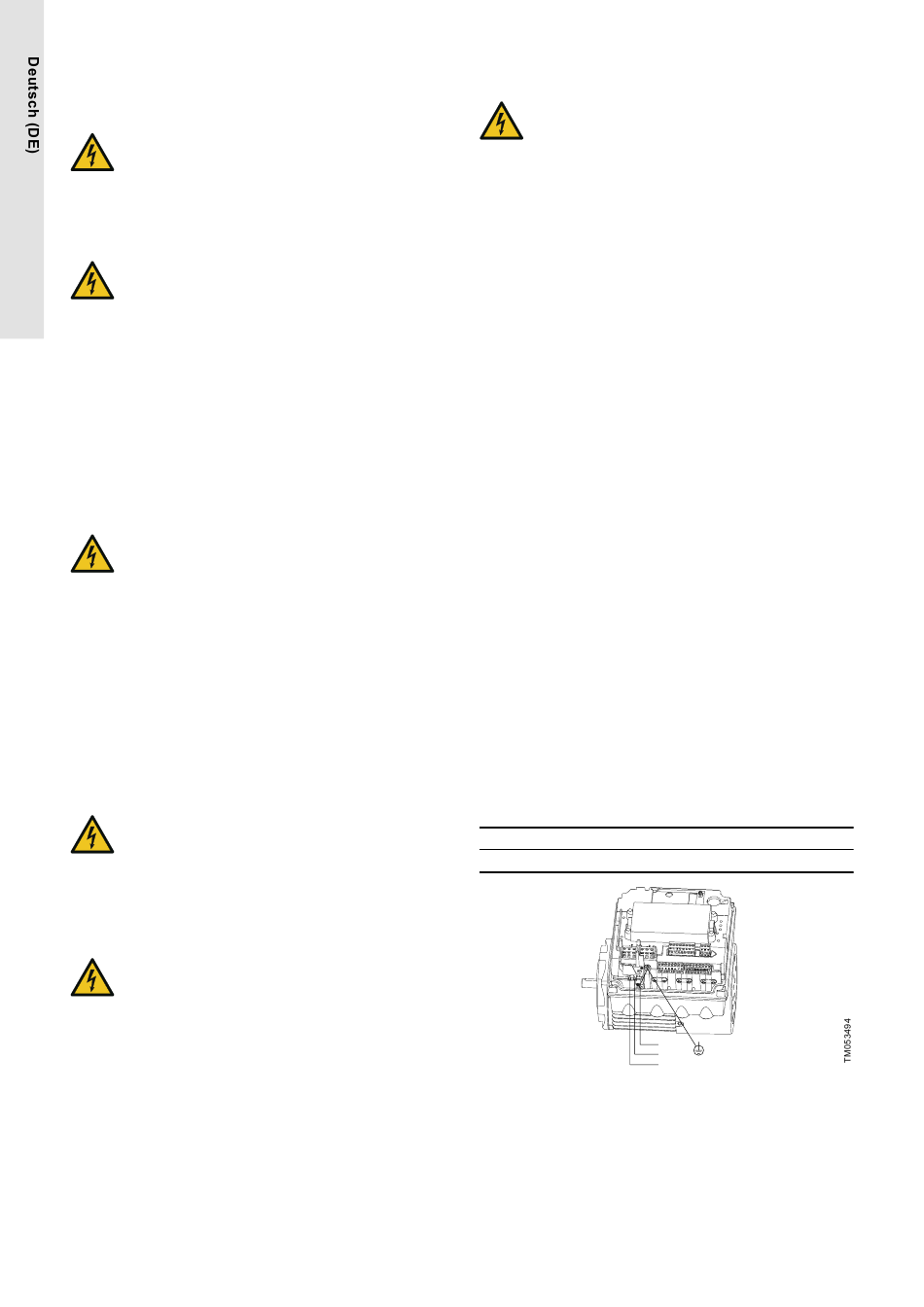

4.2.4 Anschlussklemmen für die Stromversorgung
Anzahl der Phasen Klemmen
Einphasig N, PE, L
PE
L
N
