HOMCOM A91-053 Originalbetriebsanleitung Seite 62

Fasi di assemblaggio
Passo 5

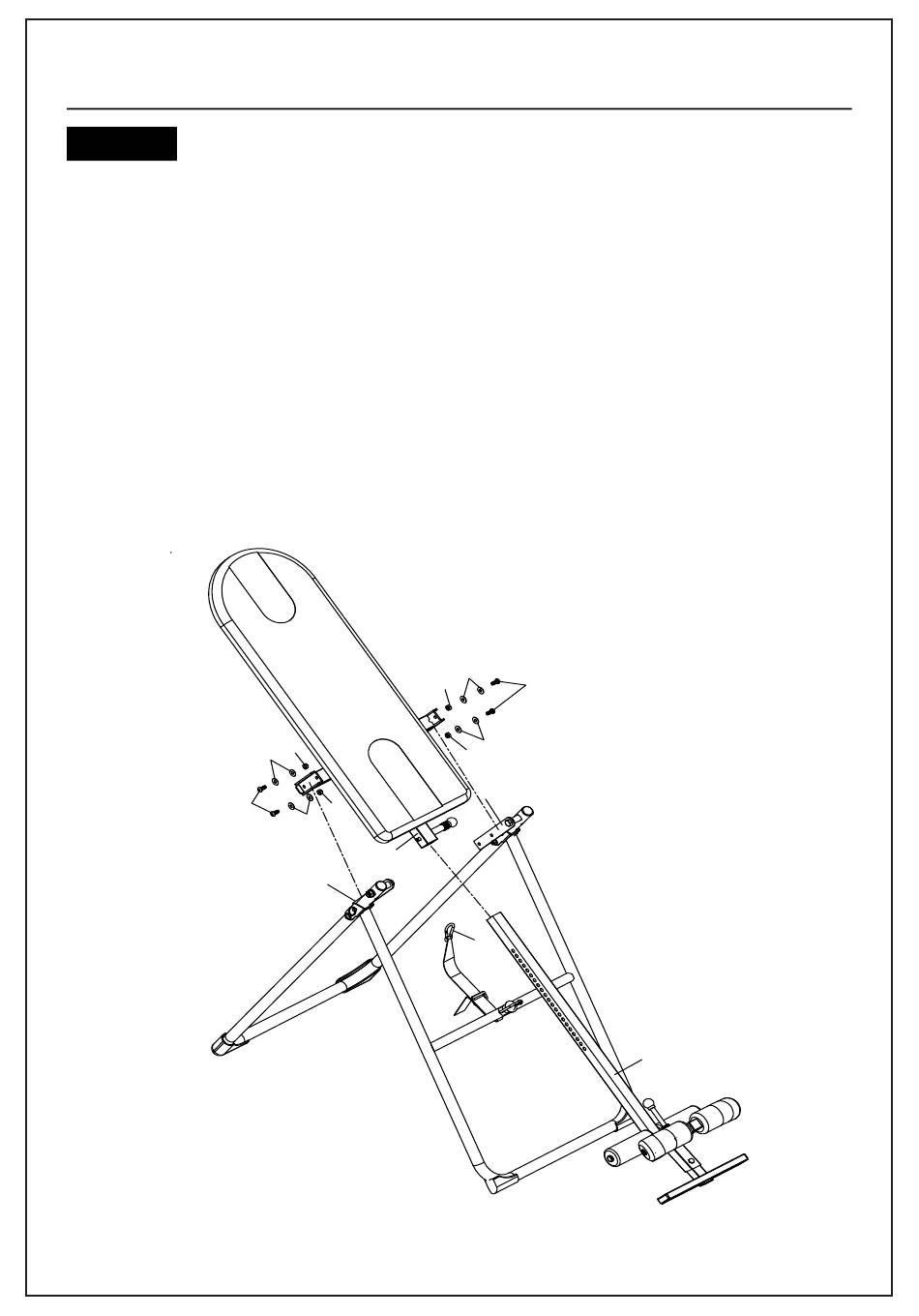

Assemblare il telaio dello schienale preinstallato (03) sul supporto del telaio dello
schienale (08) e fissarlo con una vite a testa esagonale M8x20mm (49), una rondella
piana M8 (40) e un dado autobloccante M8 (41).
Quindi montare il tubo telescopico (05) sul telaio dello schienale (03) e fissarlo con il
perno telescopico.
Infine appendere il gancio della carrucola (16) all'anello in tondo saldato sul lato
opposto del telaio dello schienale (03).
40
41
49
40
40 41
41
08
49
41
40
03
08
16
05
62
