Passo 3

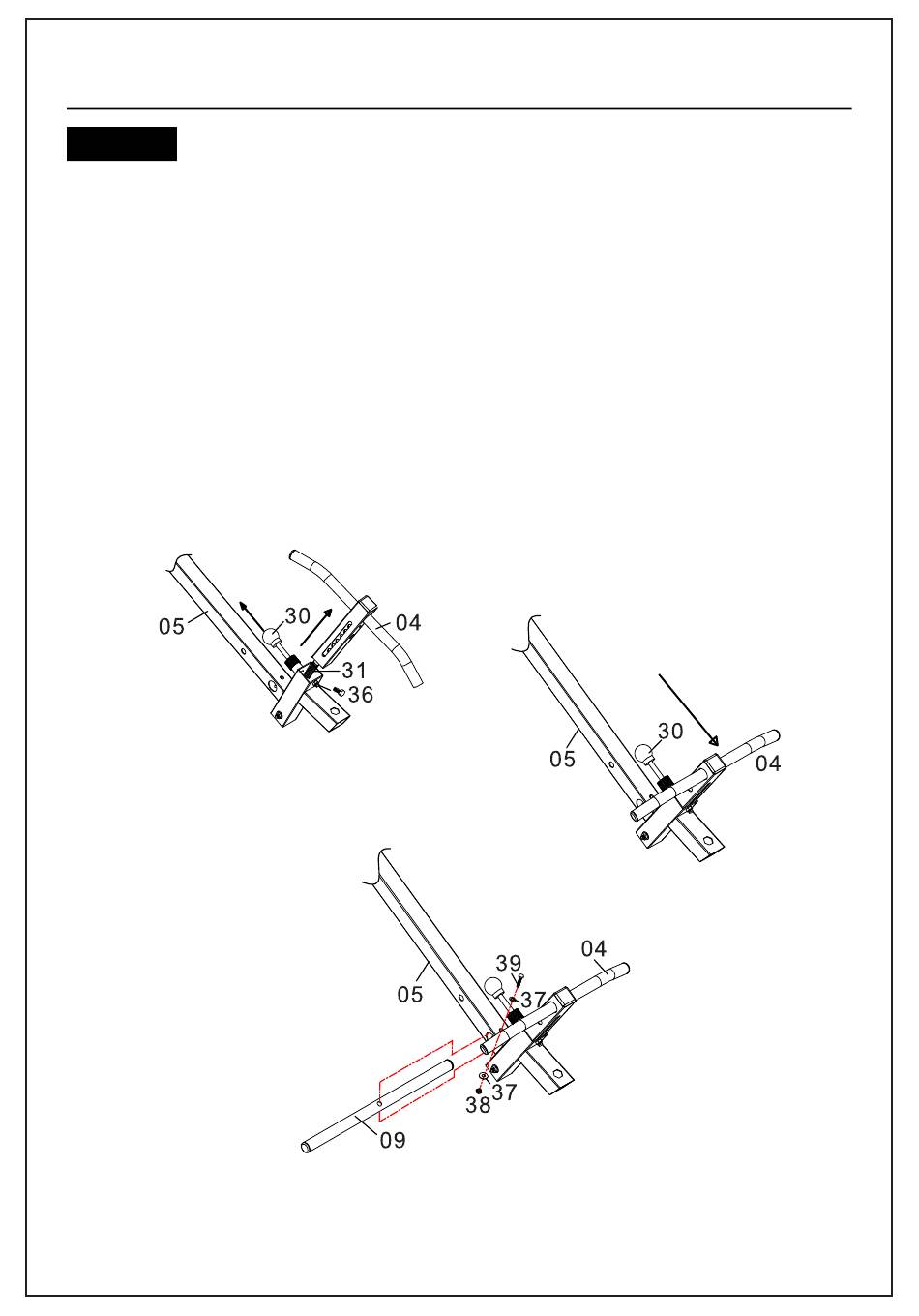

Estrai il tubo del piedino premistoffa (04) dal tubo telescopico (05) ruotandolo di 90
gradi (in modo che il lato con i fori sia rivolto verso l'alto e il lato con la scanalatura
verso il basso), quindi reinseriscilo nella barra telescopica (05). Inserisci il perno del
tubo del piedino premistoffa (30) nel foro corrispondente e fissa una vite esagonale
esterna (36) sul lato scanalato.
Monta il tubo in schiuma (09) sul tubo telescopico (05) e fissalo con una vite a
brugola M6x45mm (39), due rondelle piane M6 (37) e un dado autobloccante M6
(38).
Nota: La vite n.36 deve
essere serrata durante
l'uso
Fasi di assemblaggio
