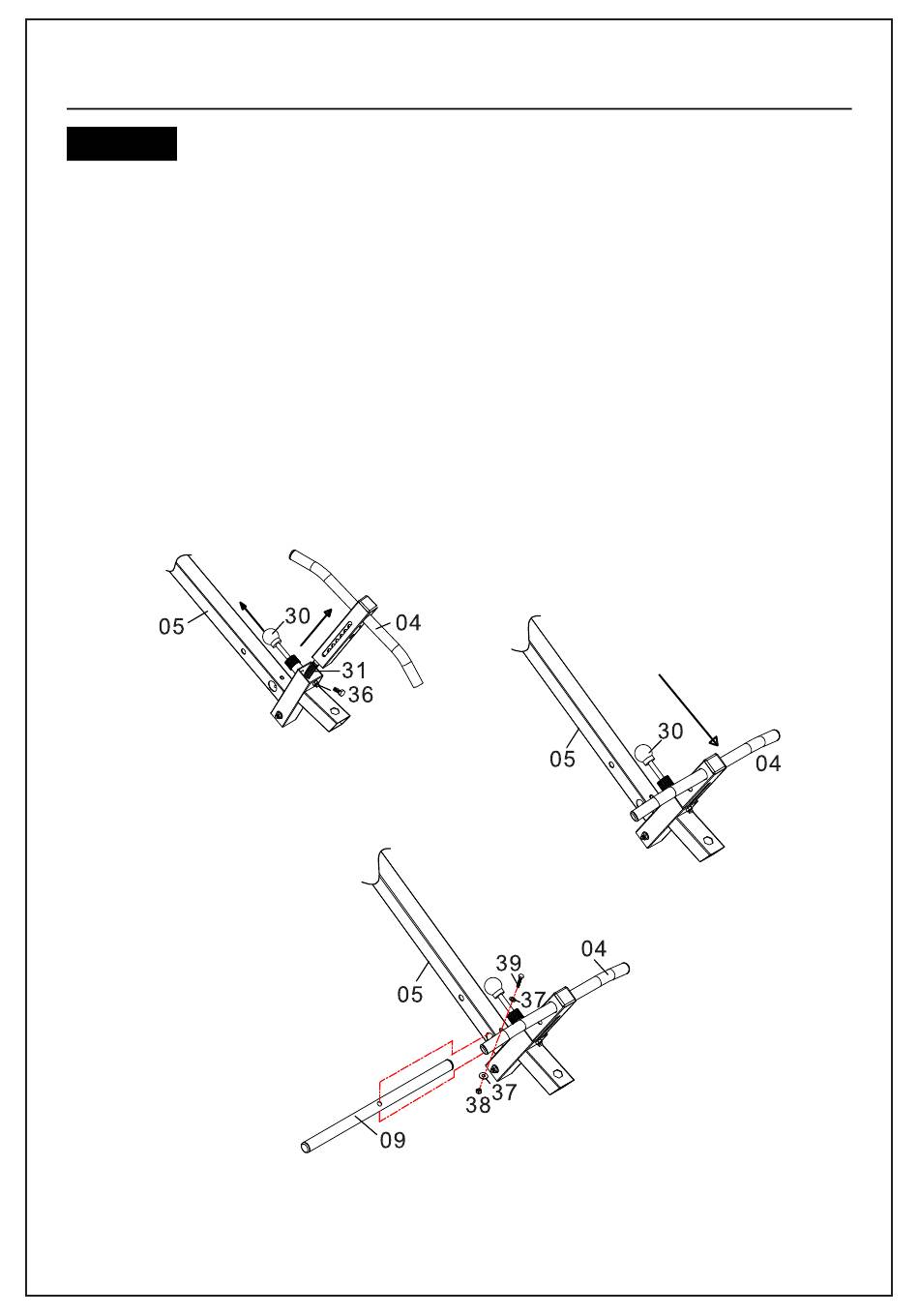

Schritt 3
Ziehen Sie das Nähfußrohr (04) aus dem Teleskoprohr (05) heraus, während Sie es
um 90 Grad drehen (sodass die Seite mit den Löchern nach oben und die Seite mit
dem Schlitz nach unten zeigt), und stecken Sie es dann wieder in die
Teleskopstange (05). Setzen Sie den Nähfußrohrstift (30) in das entsprechende
Loch ein und befestigen Sie auf der geschlitzten Seite eine
Außensechskantschraube (36).
Montieren Sie das Schaumrohr (09) auf dem Teleskoprohr (05) und sichern Sie es
mit einer M6x45mm Innensechskantschraube (39), zwei M6 Unterlegscheiben (37)
und einer M6 Sicherungsmutter (38).
Hinweis: Schraube Nr.
36 muss während des
Gebrauchs festgezogen
sein
