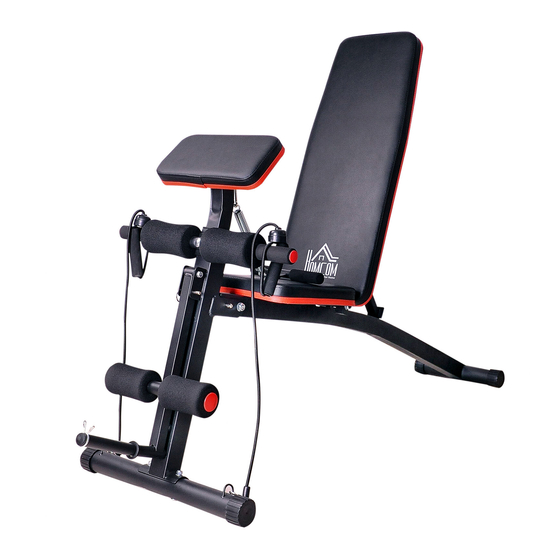

- Seite 1 INadf019V02 DE A91-062 Hantelbank Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie dieses Produkt installieren und benutzen, und bewahren Sie es auf! ASSEMBLY INSTRUCTION...
- Seite 2 INHALT Sicherheits- und Wartungshinweise --------------------------------2 Montageanleitungen Liste der Einzelteile--------------------------------------------------3-4 Montageschritte (1, 2)------------------------------------------------5 Montageschritte (3, 4)------------------------------------------------5 Montageschritte (5, 6)------------------------------------------------6 Montageschritte (7)---------------------------------------------------6...
-
Seite 3: Sicherheits- Und Wartungshinweise
Sicherheits- und Wartungshinweise Obwohl das Trainingsgerät die Sicherheitsvorkehrungen während des Konstruktions- und Herstellungsprozesses so weit wie möglich berücksichtigt hat, sind einige Sicherheitsvorkehrungen während des Betriebs zu beachten. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Trainingsgerät montieren und benutzen, insbesondere die folgenden Sicherheitsvorkehrungen: 1. - Seite 4 Halteplatte (mit Schrauben) Griff-Komponenten Halter-Verbindungsrohr Lange Hakenröhre Kurze Schraube Äußeres Verbindungsrohr Hauptrahmen Kurze Hakenröhre Langer Stift Vorderes Verbindungsrohr Kurze Hakenröhre Anweisungen 1. Hauptrahmen 2. Halteplatte (mit Schrauben) 3. Halter-Verbindungsrohr 4. Vorderes Verbingunsrohr 5. Vorderbein 6.Äußeres Verbindungsrohr 7.Schaumstoffgriffe 2 Stück 8.Lange Hakenröhre 20.
- Seite 5 Teilliste Name Spezifikation Anzahl Flache Sechskant Rundkopfschrauben Flache Scheibe Sicherungsmutter Sicherungsmutter Rundkopf-Vierkant-Halsschraube Bogenförmige Dichtung kurzen Stift langen Stift Schrauben...
- Seite 6 Aufbauschritt (1) Montieren Sie das #4 -vordere Verbindungsrohr am # 1-Hauptrahmen mit einer # 10 Innensechskantschraube M10x70, einer flachen Scheibe Φ10 und einer # 12 Sicherungsmutter M10. Verwenden Sie einen # 20-6-Inbusschlüssel und einen # 21-13-17- Gabelschlüssel, um die Mutter im Uhrzeigersinn festzuziehen, und führen Sie schließlich den # 18 langen Stift Φ10 in das Loch ein, wie in der Abbildung gezeigt, und...
- Seite 7 Aufbauschritt (5) Setzen Sie das # 3-Halte- Verbindungsrohr in den # 1- Hauptrahmen ein, wie in der Abbildung gezeigt, und lösen Sie den Drehknopf an der # 8 langen Hakeneinheit. Befestigen Sie die Schraube an der #4 vorderen Verbindungsröhre, #3 Halte- Verbindungsröhre und am Drehgriff.
- Seite 8 Dumbell Bench Please read this manual carefully before installing and using this product, and keep this manual!
- Seite 9 10-11...
- Seite 11 25.Snap ring...
- Seite 13 Assembly procedure (4) Use #19-5 Allen wrench cross to tight the # 24 Phillips pan head screw M6x12 and place the # 2-bracket board over the # 3 bracket connector tube assembly and tighten .
