Pasos de montaje

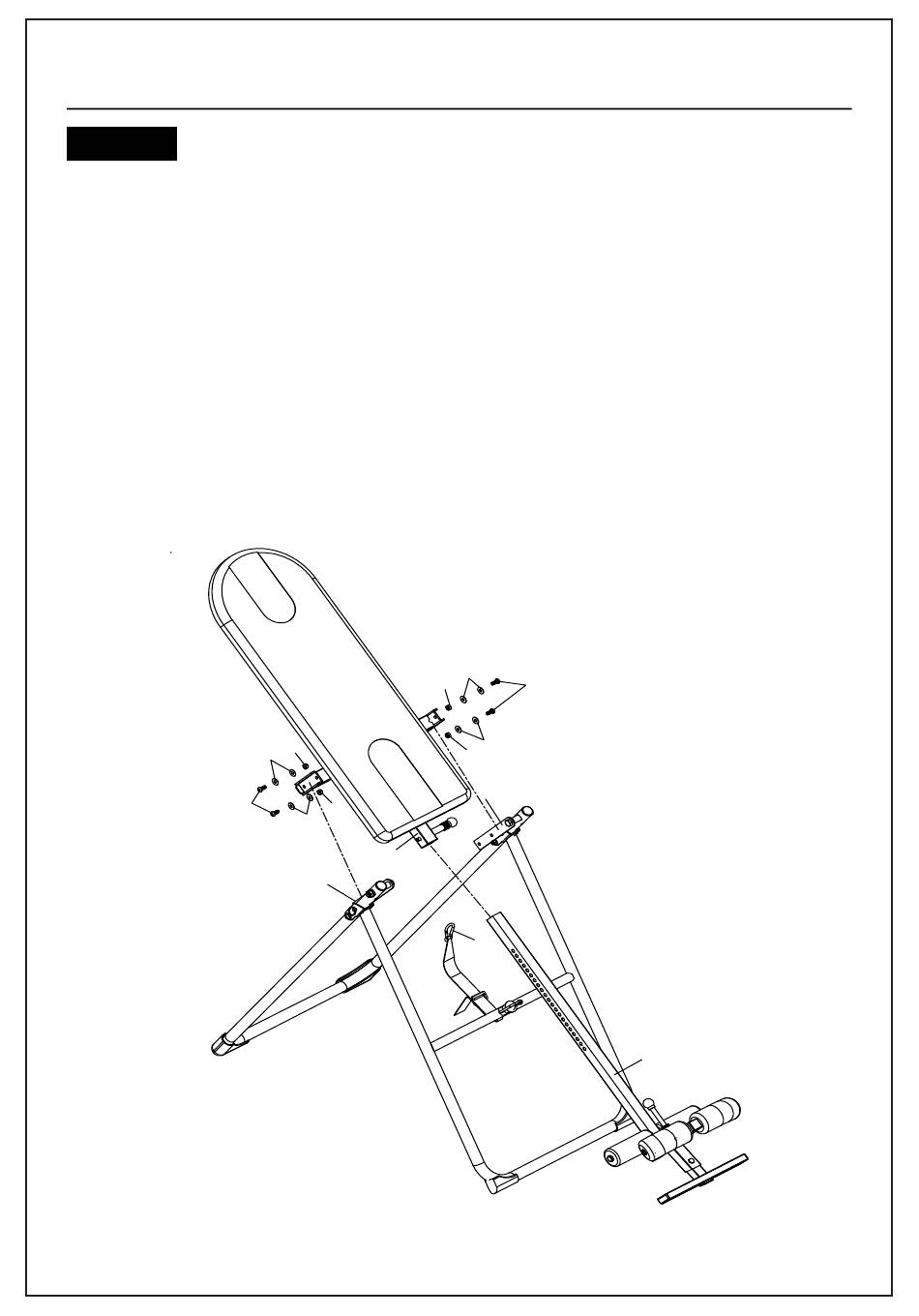

Paso 5
Monte el bastidor del respaldo preinstalado (03) en el soporte del bastidor del
respaldo (08) y fíjelo con un tornillo hexagonal M8x20mm (49), una arandela plana
M8 (40) y una tuerca de seguridad M8 (41).
A continuación, monte el tubo telescópico (05) en el bastidor del respaldo (03) y
fíjelo con el pasador telescópico.
Finalmente cuele el gancho de elevación (16) en el anillo de varilla corrugada
soldado al lado inverso del bastidor del respaldo (03).
