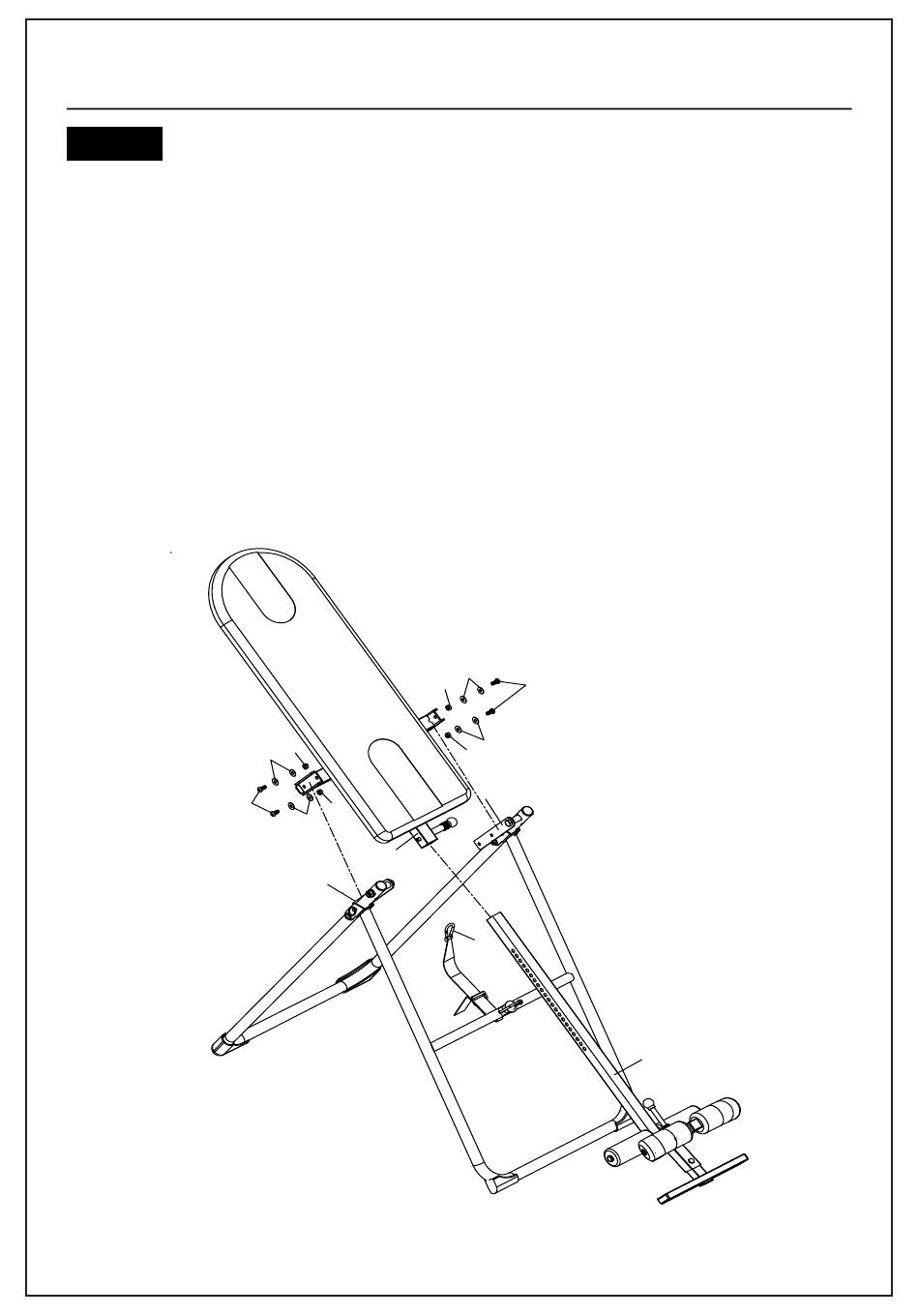

Étapes d'assemblage
Étape 5
Assemblez le cadre du dossier préinstallé (03) sur le support du cadre du dossier
(08) et fixez-le avec une vis à tête hexagonale M8x20mm (49), une rondelle plate M8
(40) et un écrou frein M8 (41).
Ensuite, montez le tube télescopique (05) sur le cadre du dossier (03) et fixez-le
avec la goupille télescopique.
Enfin, accrochez le crochet de levage (16) sur l'anneau en acier soudé du côté
opposé du cadre du dossier (03).
