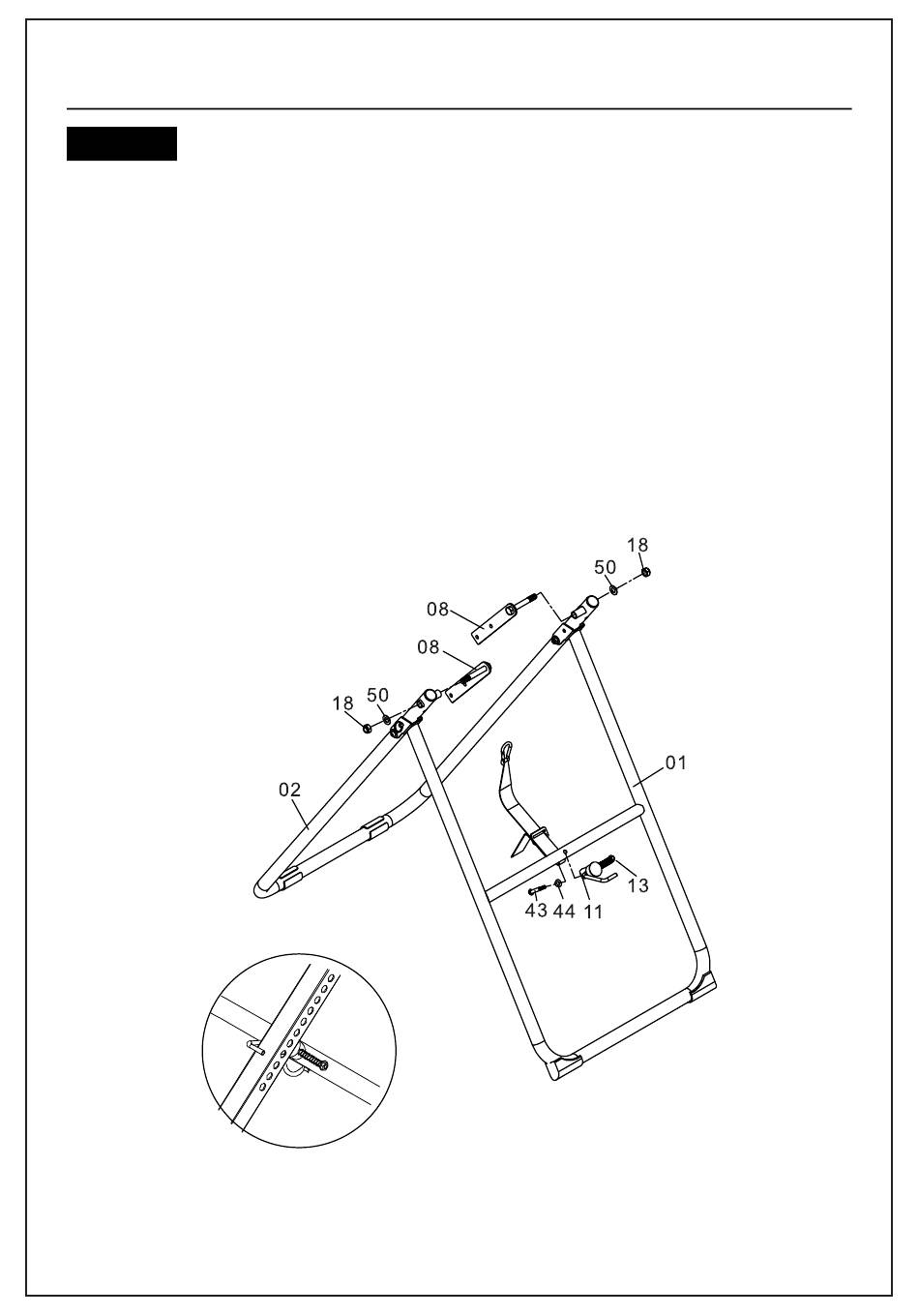

Fasi di assemblaggio
Passo 2
Inserire le due aste di supporto del cuscinetto posteriore (08) dall'interno verso
l'esterno nelle maniche delle staffe posteriori sinistra e destra (02), rispettivamente,
e poi fissarle a turno con rondelle piane M12 (50) e dadi autobloccanti M12 (18).
Assemblare il tubo di arresto del tubo telescopico (10), che include già il gancio di
sicurezza (10) e la molla (13), sul tubo trasversale della staffa anteriore (01) e
fissarlo con viti esagonali a brugola (43) e rondelle incurvate (44).
Quando non in uso, spingere il gancio di sicurezza (11) da destra a sinistra,
contemporaneamente regolare l'angolo per incastrare il tubo telescopico (05) nel
gancio di sicurezza (10), quindi rilasciare il gancio di sicurezza per fissare il tubo
telescopico.
