Paso 3

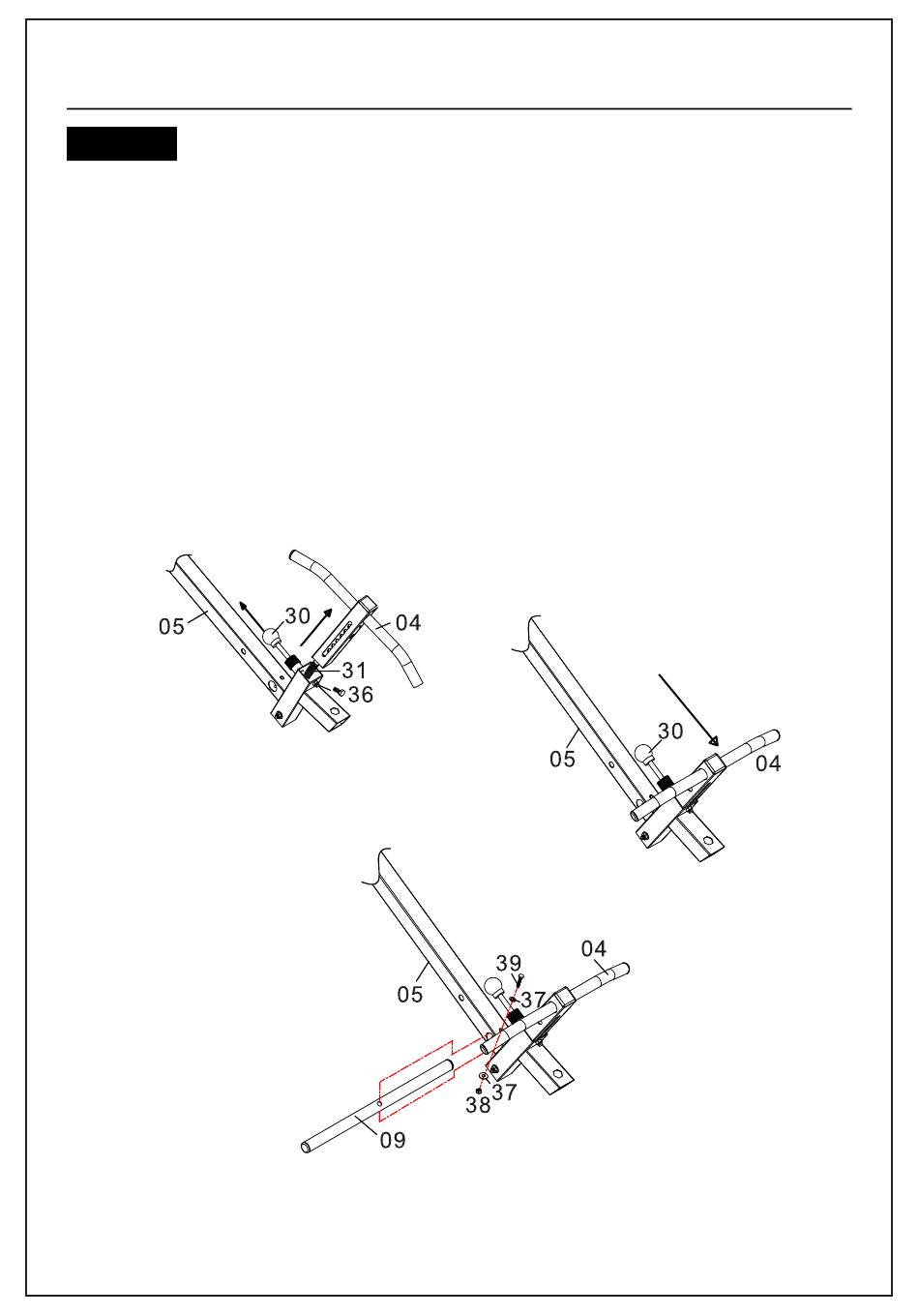

Saque el tubo del prensatelas (04) del tubo telescópico (05) mientras lo rota 90
grados (de modo que el lado con orificios quede hacia arriba y el lado con la ranura
quede hacia abajo), luego vuelva a insertarlo en la varilla telescópica (05). Inserte
el pasador del tubo del prensatelas (30) en el orificio correspondiente y apriete un
tornillo hexagonal exterior (36) en el lado ranurado.
Monte el tubo de espuma (09) en el tubo telescópico (05) y fíjelo con un tornillo de
vaso hexagonal M6x45mm (39), dos arandelas planas M6 (37) y una tuerca de
seguridad M6 (38).
Nota: El tornillo #36
debe apretarse durante
el uso
