Nice MC824L Installierungs-Und Gebrauchsanleitungen Und Hinweise

Vorschau ausblenden Andere Handbücher für MC824L:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 45

Quicklinks

Diese Anleitung herunterladen

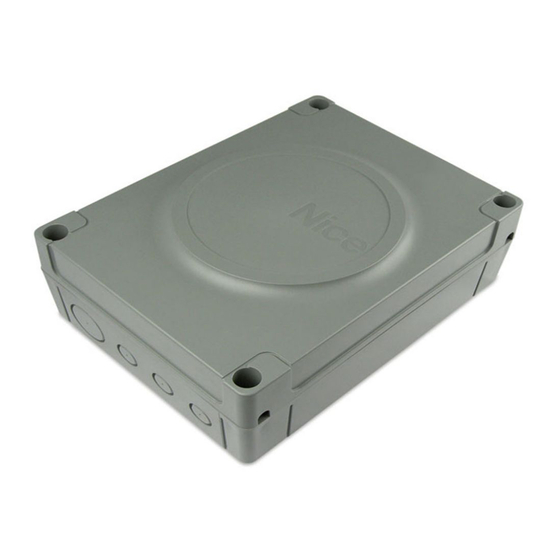

Nice
MC824L
Control unit
EN - Instructions and warnings for installation and use
IT - Istruzioni ed avvertenze per l'installazione e l'uso
FR - Instructions et avertissements pour l'installation et l'utilisation
ES - Instrucciones y advertencias para la instalación y el uso
DE - Installierungs-und Gebrauchsanleitungen und Hinweise
PL - Instrukcje i ostrzeżenia do instalacji i użytkowania
NL - Aanwijzingen en aanbevelingen voor installatie en gebruik
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nice MC824L

Inhaltszusammenfassung für Nice MC824L

  • Seite 1 Nice MC824L Control unit EN - Instructions and warnings for installation and use IT - Istruzioni ed avvertenze per l’installazione e l’uso FR - Instructions et avertissements pour l’installation et l’utilisation ES - Instrucciones y advertencias para la instalación y el uso DE - Installierungs-und Gebrauchsanleitungen und Hinweise PL - Instrukcje i ostrzeżenia do instalacji i użytkowania...
  • Seite 2 232 mm 122 mm...
  • Seite 4 L1 L2 L3 L4 L5 L6 L7 L8...

  • Seite 45: Allgemeine Sicherheitshinweise Und Massnahmen

    Überspannungskategorie III garantiert. • Das Produkt bei der Installation vorsichtig handhaben und Quet- MC824L ist eine elektronische Steuerung zur Automatisierung von Toren mit Drehflügeln. ACHTUNG! – Jeder andere Einsatz, auch unter anderen Be- schungen, Stöße, Herunterfallen sowie den Kontakt mit Flüssigkeiten dingungen, als in dieser Gebrauchsanleitung aufgeführt, ist als falsch...
  • Seite 46 TABELLE 1 – Technische Eigenschaften der Stromkabel (Abb. 2b) Anschluss Kabelart Zulässige Höchstlänge STROMKABEL STEUERUNG 1 Kabel 3 x 1,5 mm 30 m (Anmerkung 1) 1 Kabel 2 x 0,5 mm 20 m KABEL für BLINKLEUCHTE mit Antenne 1 Abschirmkabel Typ RG58 20 m (weniger als 5 m wird empfohlen) Kabel BLUEBUS-VORRICHTUNGEN 1 Kabel 2 x 0,5 mm...

  • Seite 47: Elektrische Anschlüsse

    über die Klemmen P.P. (Plus) und STOP (Minus) angeschlossen werden (Abb. 6). Die Stromspannung beträgt 24 Vcc (-30% ÷ +50%) mit einem maxi- Die Abb. 2a zeigt als Beispiel eine mit Teilen von Nice ausgeführte Automati- mal erhältlichen Strom von 200 mA.

  • Seite 48: Überprüfung Der Bewegung Der Torflügel

    TABELLE 4 - Flügelpositionen Position Beschreibung Position 0 Position der maximalen Schließung: Wenn der Flügel 1 (motor M1) auf den mechanischen Schließanschlag stößt Position 0 Position der maximalen Schließung: Wenn der Flügel 2 (motor M2) auf den mechanischen Schließanschlag stößt Position SA Verschiebung bei Öffnung: wenn der Flügel 2 diese Posi- (motor M2)

  • Seite 49: Abnahme Und Inbetriebsetzung

    Die Inbetriebsetzung darf erst erfolgen, nachdem alle Abnahmephasen gen werden, was die Funktionstüchtigkeit angeht, aber auch bezüglich ihrer erfolgreich beendet sind. korrekten Wirkung mit MC824L, somit muss man sich auf die Gebrauchsanlei- tung der einzelnen Vorrichtungen beziehen. 1 Die technischen Unterlagen der Automatisierung zusammenstellen, die folgen des umfassen müssen: Gesamtzeichnung der Automatisierung,...
  • Seite 50 TABELLE 7 - Funktionen zweites Niveau Eingangs- Parameter Wert Beschreibung (Niveau) 5 Sekunden 15 Sekunden 30 Sekunden Stellt die Pausezeit ein bzw. die 45 Sekunden Zeit vor dem automatischen Pausezeit Schließen. Wirkt nur, falls die 60 Sekunden Schließung aktiviert ist. 80 Sekunden 120 Sekunden 180 Sekunden...

  • Seite 51: Programmierung Erstes Niveau (On-Off)

    02. die Schaltung innerhalb von 3 Sekunden erneut betätigen und weiter be- vorliegenden Gefahren und Risiken korrekt informieren. tätigen; Bezüglich der oben genannten Dokumentation stellt Nice über seinen techni- 03. Nach zirka 2 Sekunden führt das Tor die gewünschte Bewegung im Mo- schen Kundendienst folgendes zur Verfügung: Gebrauchsanleitungen, Anlei- dus “Todmannfunktion”...
  • Seite 52 TABELLE 9 - Wartungsmeldeleuchte Meldung Bewegungsanzahl 2 Sekunden lang eingeschaltete Meldeleuchte, zu Beginn der Öffnungsbewegung. Unter 80% des Grenzwertes Meldeleuchte, die über die ganze Dauer der Bewegung blinkt. Zwischen 81% und 100% des Grenzwertes Meldeleuchte, die ständig blinkt. Über 100% des Grenzwertes TABELLE 10 - Meldungen der Blinkleuchte (FLASH) Blinken Problem...

  • Seite 53: Anschluss Eines Funkempfängers

    TABELLE 12 - Archiv der aufgetretenen Störungen Mindestens 3 Sekunden lang auf die Taste “Set” drücken und gedrückt halten; Die Taste loslassen, wenn die LED “L1” zu blinken beginnt; Die Taste “” oder “” drücken, um das Blinken auf die LED L8, die “Eingangs-LED” des Parameters “Alarmhistorik“ zu verschieben”;...

  • Seite 54: Wartung Des Produktes

    TECHNISCHE MERKMALE DES PRODUKTS HINWEISE: • Alle angegebenen technischen Merkmale beziehen sich auf eine Temperatur von 20°C (± 5°C). • Nice S.p.a. behält sich das Recht vor, jederzeit als nötig betrachtete Änderungen am Produkt vorzunehmen, wobei Funktiona- litäten und Einsatzzweck beibehalten werden.

  • Seite 84: Anweisungen Und Hinweise Für Den Benutzer

    Anweisungen und Hinweise für den Benutzer Bevor Sie die Automatisierung zum ersten Mal verwenden, lassen Sie gehen; sich von Ihrem Installateur erklären, wie Restrisiken entstehen können, 02. Die Schaltvorrichtung innerhalb von 3 Sekunden erneut betätigen und widmen Sie dem Lesen der Anweisungen und Hinweise für den und weiter betätigen;...
  • Seite 88 Nice SpA Oderzo TV Italia www.niceforyou.com info@niceforyou.com...
